Билет 28

11. Классификация систем управления по виду управляющих воздействий.

Системы автоматического управления по виду управляющих воздействий разделяются на:

• аналоговые (непрерывного действия)

• дискретные (прерывные, импульсные, цифровые)

Системой непрерывного действия называется такая система, в каждом из звеньев которой непрерывному изменению входной величины во времени соответствует непрерывное изменение выходной величины. При этом закон изменения выходной величины во времени может быть произвольным, в зависимости от формы изменения входной величины и от вида уравнения динамики (или характеристики) звена.

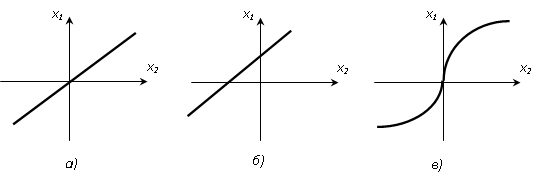

Чтобы автоматическая система в целом была непрерывной, необходимо, прежде всего, чтобы статические характеристики всех звеньев системы были непрерывными. Примеры непрерывных статических характеристик показаны на рисунке 1.

Рисунок 1 – Непрерывные статические характеристики

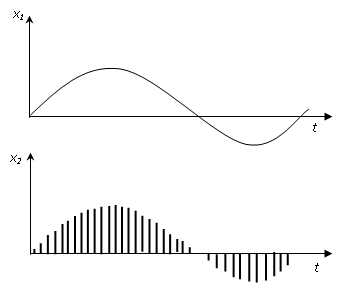

Системой дискретного действия называется такая система, в которой хотя бы в одном звене при непрерывном изменении входной величины выходная величина изменяется не непрерывно, а имеет вид отдельных импульсов, появляющихся через некоторые промежутки времени (рисунок 2). Звено, преобразующее непрерывный входной сигнал в последовательность импульсов, называется импульсным. Если последующее звено системы тоже дискретное, то для него не только выходная, но и входная величина будет дискретной (импульсной). К дискретным автоматическим системам относятся системы импульсного регулирования (т. е. системы с импульсным звеном), а также системы с цифровыми вычислительными устройствами. Эти последние дают результат вычисления на выходе дискретно, через определенные промежутки времени, в виде чисел для отдельных дискретных числовых значений входной величины.

11. Организация проектирования локальных систем управления.

Локальные сети - сети связи расположены недалеко друг от друга (в пределах одной комнаты, одного здания, нескольких близлежащих зданий), и соединяются в сеть при помощи высокоскоростных адаптеров. В локальных сетях применяются высокоскоростные линии связи. Локальная система управления является основой системой управления предприятия, сеть обеспечивает взаимодействие электронных контор внутри организации и между ними.

Проектирование локальных систем управления подразделяется на два вида проектирование локальной системы управления и модернизация локальной системы управления. Оба этих вида подразделяются на этапы которые во многом схожи.

Архитектура АСУ ТП весьма существенно влияет на состав программно-аппаратных средств. АСУ ТП подразделяются на два основных типа:

-локальные АСУ ТП;

-распределенные АСУ ТП.

локальные АСУ ТП являются комплексами, как правило, занимающими единое ограниченное производственное пространство с централизованной подсистемой обеспечения электропитанием и магистралями для обмена информационными потоками.

В локальные системах управления функции сбора, обработки и представления технологической информации вы­полнялись ЭВМ с соответствующим набором модулей УСО. Это требовало большо­го числа кабельных связей между устройствами сбора и обработ­ки информации, с одной стороны, и исполнительными устройст­вами — с другой. Длина каждого канала в этом случае могла со­ставлять десятки и сотни метров.

Предпроектное обследование.

Этап - постановка задачи.

Сбор материалов для проектирования – формирование требований к АСУ ТП , изучение объекта проектирования (модернизации) разработка и выбор варианта концепции автоматизации системы.

1.2. Анализ документации и формирование документации.

Создание и утверждение технико - экономического обоснования автоматизации тех. объекта и технического задания на проектирование (модернизацию) системы на основе анализа материалов обследования собранных на первом этапе (согласование в проектной организации разрабатывавшей автоматизацию технологического объекта ранние – при модернизации).

2. Проектирование

Техническое проектирование (ведется поиск наиболее рациональных проектных решений по всем аспектам разработки, создаются и описываются все компоненты системы, а результат отражается в документации техническом проекте).

Рабочее проектирование- осуществляется разработка и доводка программ, корректировка баз данных, создание документации на поставку и установку технических средств автоматизации, разработка должностных инструкций исполнителей и специалистов по монтажу.

Ввод системы в действие.

Подготовка к внедрению (установка и ввод в эксплуатацию технических средств автоматизации, загрузка базы данных, опытный пуск программного обеспечения, обучение персонала).

Проведение опытных испытаний технических средств автоматизации перед эксплуатацией, обучение персонала.

Завершающий этап. Сдача в промышленную эксплуатацию объекта – оформление акта приема- сдачи работ.

Промышленная эксплуатация, иногда на данном этапе, заключаются договора на обеспечение кроме гарантийного ремонта и пост гарантийный ремонт, особенно часто это практикуется, когда монтаж производила известная (или просто хорошая следящая за имиджем) фирма.

Каждый этап может сопровождаться составлением актов приема выполненных работ, в том числе и обучения
