11. Тиристоры. Вольт-амперные характеристики тиристоров.

Тиристор имеет два силовых контакта, пропускающих рабочий ток (катод и анод) и могут иметь управляющий электрод. Тиристор может находиться в двух состояниях: закрытом и открытом. Эти состояния обладают существенно различным сопротивлением между силовыми электродами. В закрытом состоянии сопротивление велико и ток через тиристор не идёт. Открывается тиристор при достижении между силовыми электродами напряжения открывания или током на управляющем электроде. В открытом состоянии сопротивление тиристора резко падает и он проводит ток. Закрытие тиристора происходит при отключении тока или смене его знака.

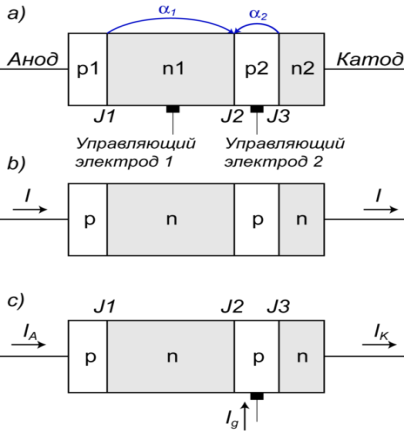

Основная схема тиристорной структуры показана на рис. 1. Она представляет собой четырёхслойный полупроводник структуры p-n-p-n, содержащий три последовательно соединённых p-n-перехода J1, J2, J3. Контакт к внешнему p-слою называется анодом, к внешнему n-слою — катодом. В общем случае p-n-p-n-прибор может иметь до двух управляющих электродов (баз), присоединённых к внутренним слоям. Подачей сигнала на управляющий электрод производится управление тиристором (изменение его состояния). Прибор без управляющих электродов называется диодным тиристором или динистором. Такие приборы управляются напряжением, приложенным между основными электродами. Прибор с одним управляющим электродом называют триодным тиристором или тринистором^[1] (иногда просто тиристором, хотя это не совсем правильно). В зависимости от того, к какому слою полупроводника подключён управляющий электрод, тринисторы бывают управляемыми по аноду и по катоду. Наиболее распространены последние.

Описанные выше приборы бывают двух разновидностей: пропускающие ток в одном направлении (от анода к катоду) и пропускающие ток в обоих направлениях. В последнем случае соответствующие приборы называютсясимметричными (так как их ВАХ симметрична) и обычно имеют пятислойную структуру полупроводника. Симметричный тринистор называется также симистором или триаком (от англ. triac). Следует заметить, что вместосимметричных динисторов, часто применяются их интегральные аналоги, обладающие лучшими параметрами.

Тиристоры, имеющие управляющий электрод, делятся на запираемые и незапираемые. Незапираемые тиристоры, как следует из названия, не могут быть переведены в закрытое состояние с помощью сигнала, подаваемого на управляющий электрод. Такие тиристоры закрываются, когда протекающий через них ток становится меньше тока удержания. На практике это обычно происходит в конце полуволны сетевого напряжения.

Вольт-амперная характеристика диодного тиристора, приведенная на рисунке 7.4, имеет несколько различных участков. Прямое смещение тиристора соответствует положительному напряжению V_G, подаваемому на первый p₁-эмиттер тиристора.

Участок характеристики между точками 1 и 2 соответствует закрытому состоянию с высоким сопротивлением. В этом случае основная часть напряжения V_G падает на коллекторном переходе П₂, который в смещен в обратном направлении. Эмиттерные переходы П₁ и П₂ включены в прямом направлении. Первый участок ВАХ тиристора аналогичен обратной ветви ВАХ p-n перехода.

При достижении напряжения V_G, называемого напряжением включения U_вкл, или тока J, называемого током включения J_вкл, ВАХ тиристора переходит на участок между точками 3 и 4, соответствующий открытому состоянию (низкое сопротивление). Между точками 2 и 3 находится переходный участок характеристики с отрицательным дифференциальным сопротивлением, не наблюдаемый на статических ВАХ тиристора.

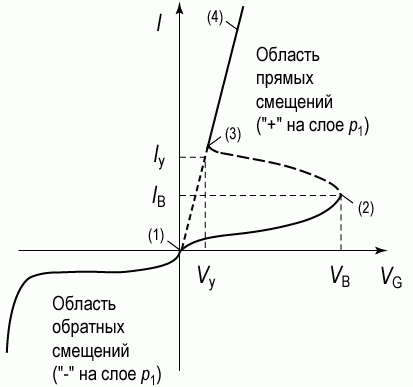

Рис. 7.4. ВАХ тиристора:

V_G - напряжение между анодом и катодом; I_у, V_у - минимальный удерживающий ток и напряжение; I_в, V_в - ток и напряжение включения
