Функциональные схемы автоматизации: изображения средств управления.
Функциональная схема автоматизации (полный шифр ее А2) является основным техническим документом проекта автоматизации, определяющим структуру системы управления технологическим процессом, а также оснащение его средствами автоматизации.
Основные принципы разработки функциональных схем:
Должна сохраняться возможность наращивания функций управления (принцип открытости системы).
Система должна строиться на базе ТСА системы ГСП.
Система должна строиться на базе унифицированных комплексов, что дает значительные преимущества при монтаже, наладке, эксплуатации и ремонте.
ТСА выбирают, исходя из следующих условий:
производства (пожаро- и взрывобезопасность, запыленность, агрессивность и токсичность среды);
параметров измеряемой среды;
расстояний, допускаемых от датчиков и исполнительных механизмов до регулирующих устройств;
требований к точности и быстродействию работы системы.
Схема должна давать представление и об объекте управления. В связи с этим на функциональной схеме должны быть даны изображения технологических аппаратов (колонн, теплообменников и т. д.), машин (насосов, компрессоров и т.п.), трубопроводов, автоматических устройств и показаны связи между ними.
Изображение на функциональных схемах технологических аппаратов, машин, трубопроводов и трубопроводной арматуры.
Технологические аппараты и машины на функциональной схеме изображают упрощенно, но в соответствии со схемой, принятой в технологической части проекта. Контуры графических изображений аппаратов и машин, а также соотношение их габаритных размеров должны, как правило, соответствовать действительным.
Допускается изображение объектов управления в виде прямоугольников.
Возможны также графические обозначения аппаратов и машин, построенные по их функциональным признакам (ГОСТ 2.793-79; ГОСТ 2.782-68), и обозначения, отражающие принцип действия машин и аппаратов (ГОСТ 2.780-68; ГОСТ 2.788-74; ГОСТ 2.792-74; ГОСТ 2.794-79; ГОСТ 2.795-80). Указанные стандарты не устанавливают размеров обозначений, поэтому требуется вычерчивать обозначения в соотношениях, в которых они выполнены в стандартах. Толщина линий обозначений аппаратов и машин должна составлять 0,2-0,5 мм. Если начертание технологического аппарата (или машины) в одной плоскости не дает ясного представления об его устройстве и размещении средств автоматизации, то можно изобразить его в аксонометрии или дать разрез.
Около каждого аппарата и машины должно быть дано наименование или позиционное обозначение (арабскими цифрами). Наименование может быть вписано внутри условного графического изображения аппарата (машины). Разрешается использовать и буквенно-цифровое обозначение аппаратов (машин), например Т-3, Е-5, Н-8, где буква означает название аппарата (Т – теплообменник, Е – емкость, Н – насос), а цифра – порядковый номер аппарата среди ему подобных. При обозначении аппаратов и машин цифрами (или буквами с цифрами) на свободном поле схемы должна быть дана таблица с перечнем оборудования (рисунок 10.1).

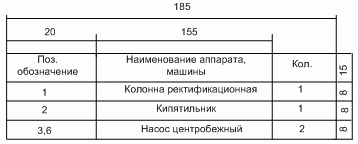

Таблица с перечнем оборудования
