Підготовка до виконання лабораторної роботи №7

• Записати тему та мету лабораторної роботи;

• Ознайомитись з короткими теоретичними відомостями до лабораторної роботи;

• Виконати домашнє завдання.

Завдання для самоконтролю

1. Використовуючи таблицю істинності для дешифратора 2→4 записати логічні вирази.

х1	х2	F1	F2	F3	F4
0	0	1	0	0	0
0	1	0	1	0	0
1	0	0	0	1	0
1	1	0	0	0	1

F₁=_______________________________________

F₂=_______________________________________

F₃=_______________________________________

F₄=_______________________________________

2. Які виходи дешифраторів будуть активним. Вказати на виходах DC активні та пасивні рівні сигналів.

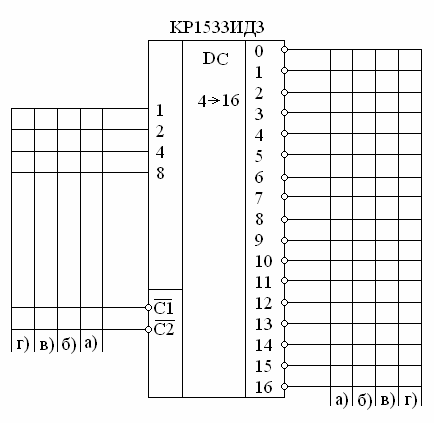

3. Вказати двійковий код на інформаційних входах та рівні сигналів на стробуючих входах, а також на виходах дешифратора, для активізації 9, 12, 5, 14 виходів.

а) активний 9 вихід б) активний 12 вихід в) активний 5 вихід г) активний 14 вихід

4***. Запишіть логічну функцію в МДНФ, яку виконує наступна електрична принципова схема.

5***. Побудувати схему відтворення логічних функцій та , використовуючи DC (3→8) та елемент АБО.

Підказка: Спочатку запишіть повні логічні вирази.

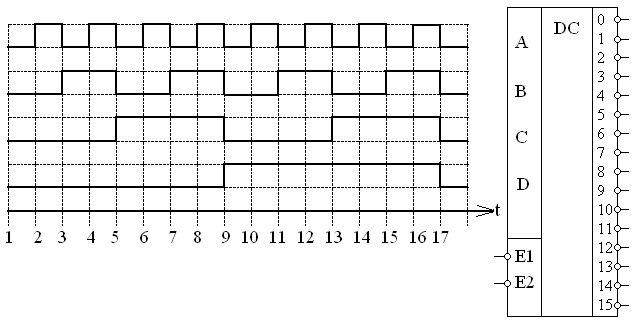

6. Розглянути форми сигналів які надходять на інформаційні входи ІС КР1533ИД3, та вказати рівні сигналів на входах Е₁,Е₂, та який вихід буде активним в моменти часу t₃, t₁₅, t₈, t₆, t₁₆.

t₃____; t₁₅____; t₈____; t₆____; t₁₆____.

7***. Побудувати 32-х канальний дешифратор використовуючи УГП дешифраторів 2→4 та 3→8. Кожен дешифратор має один вхід дозволу.

Дати визначення ЦП декодера та відповіді на наступні запитання.

1. Скільки потрібно дешифраторів 2→4? ___________________________

2. Скільки потрібно дешифраторів 3→8? ___________________________

8. *** Побудувати схему MS «32→1» за допомогою КР1533КП7

9. Побудувати схему УЛМ для виконання логічних функцій АБО, І-НЕ, І, АБО-НЕ за допомогою MS (4→1).

10. Який сигнал поступає на інформаційний вхід, якщо відомо які сигнали на виходах пристрою, та маємо графіки А₁=f(t), А₂=f(t).
