Мікропрограмні автомати (мпа). Інтерпретація граф-схеми алгоритму. Способы описания алгоритмов и микропрограмм
Наиболее наглядно изображать микропрограммы и алгоритмы в виде ориентированного графа, т.н. граф схемы алгоритма (ГСА). Кроме наглядности это дает возможность использовать для анализа и преобразования микропрограмм эффективные методы теории графов. При графическом описании отдельные функции алгоритмов (микрооперации) отображаются в виде условных графических изображений, т.н. вершин. В ГСА обычно используют вершины следующих типов:

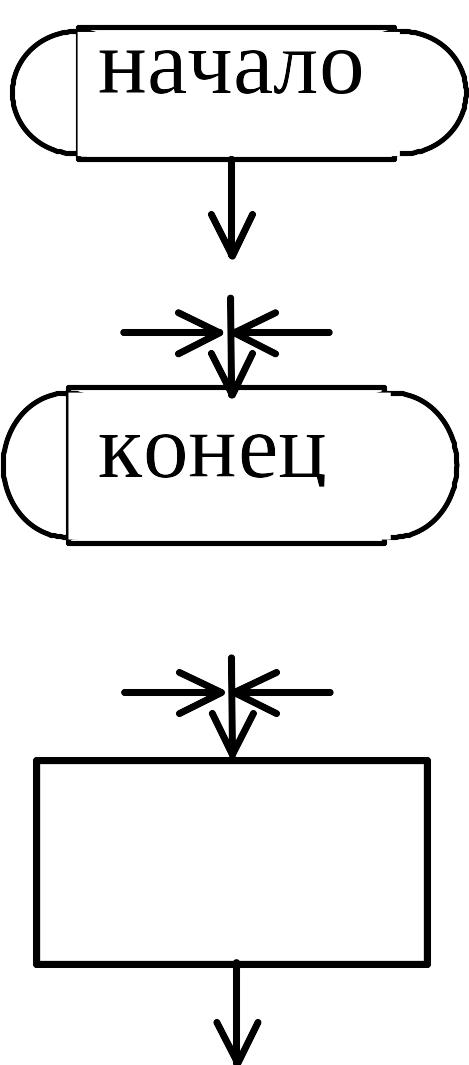

- вершина «начало» имеет один выход, входов не имеет. Обозначает начало микропрограммы.
- вершина «конец» имеет любое число входов, выходов не имеет. Обозначает конец микропрограммы.
- операторная вершина имеет любое число входов, один выход. Внутри операторной вершины записывается одна микрокоманда - совокупность микроопераций, допускающих совместное (т.е. одновременное) выполнение.
- условная вершина имеет любое число входов и 2 выхода. Внутри условной вершины записывается булевое выражение, в зависимости от значения которого осуществляется выбор направления дальнейшего выполнения микропрограммы.
- особый вид условной вершины - ждущая - имеет множество входов, 2 выхода, 1 из которых заведен на вход. При попадании в ждущую вершину выход из нее возможен только при выполнении условия Х.
Граф микропрограммы состоит из совокупности перечисленных вершин и дуг, соединяющих выходы одних вершин с входами других. Соединение вершин и направление дуг графа определяют исходя из алгоритма операции, описываемого графом, и структуры операционного автомата.
Сама микропрограмма и ее граф должны быть корректны, т.е. отвечать следующим условиям:
1. В графе должна быть только одна начальная и одна конечная вершина.
2. В любую вершину графа должен вести по крайней мере один путь из начальной вершины.
3. Из каждого выхода любой вершины графа должен существовать по
крайней мере один путь в конечную вершину.
4. При всех возможных значениях логических условий и используемых слов должен существовать путь из начальной вершины в конечную.
СИНТЕЗ МИКРОПРОГРАММНЫХ АВТОМАТОВ ПО ГРАФ-СХЕМЕ АЛГОРИТМА
Граф-схема алгоритма есть форма представления микропрограммы, которую должно выполнить операционное устройство (ОУ). При построении операционного устройства, как состоящего из операционного (ОА) и управляющего (УА) автоматов, необходимо уметь выделить функции ОА и УА из ГСА. Обычно микропрограмма представляется в виде содержательной ГСА. В этом случае для задания функций ОА необходимо перечислить все выполняемые микрооперации и все проверяемые логические условия данной микропрограммы, а также описать разрядность слов, обрабатываемых операционным устройством. На основании этих данных можно построить ОА методами, которые будут изложены в курсе «Схемотехника ЭВМ». Для инициализации выполнения той или иной микрооперации на ОА должны поступать в нужный согласно ГСА момент времени управляющие сигналы Yi. Обычно при проектировании ОУ принимают определенный способ кодирования микроопераций (чаще всего кодом, содержащим столько разрядов, сколько всего различных микроопераций) и для разработки ОА считают, что УА выдает код микроопераций, которые должны выполниться в данный момент времени.
Для УА важна последовательность выдачи соответствующих кодов микроопераций в зависимости от логических условий, вырабатываемых ОА и анализируемых УА в нужные моменты времени. Если принят способ кодирования микроопераций, то функции УА задаются кодированной ГСА. Поэтому для различных содержательных ГСА , имеющих одинаковую кодированную ГСА, ОА будут различны, но УА будет одним и тем же.
В дальнейшем будем рассматривать синтез только УА и только кодированной ГСА.
Конечный автомат, интерпретирующий микропрограмму работы дискретного устройства, называется микропрограммным автоматом. Одну и ту же ГСА можно интерпретировать как автоматом Мили, так и автоматом Мура.
Абстрактный синтез микропрограммного автомата по ГСА осуществляется в два этапа:
1. Получение отмеченной ГСА.
2. Построение графа автомата или таблиц переходов и выходов.
