25.Землесосные установки. Схема работы и передвижения.

Разработка грунта полезных выемок или карьеров в забоях под водой или в забоях, выходящих значительной частью своей полезной толщи на поверхность, производится землесосными установками и снарядами. В зависимости от назначения они могут быть стационарного, передвижного и плавучего типов.

Сухопутные стационарные землесосные установки применяются в качестве станций перекачки для повышения дальности и высоты транспортирования гидросмеси. Расстояние, на которое подается гидросмесь, в современной практике достигает 6 км, а высота подъема — 70 м и более.Сухопутные передвижные землесосные установки монтируют на железнодорожных платформах, специальных тракторных прицепах, или выполняют самоходными на гусеничном и шагающем ходу.Плавучие землесосные установки — землесосные снаряды (земснаряды) монтируют на несамоходных или самоходных понтонах. Они могут иметь высокую производительность, так как понтон позволяет монтировать оборудование практически любой мощности.Основным действующим агрегатом на всех землесосных установках является землесос, остальное оборудование имеет вспомогательное назначение.В гидротехническом строительстве преимущественно применяют землесосные установки плавучего типа — землесосные снаряды. Их классифицируют по следующим основным признакам:

1. По способу грунтозабора (всасывающей способности землесоса) различают снаряды: а) разрабатывающие грунт путем непосредственного всасывания из-под воды; б) всасывающие грунт с предварительным рыхлением его механическим способом; в) всасывающие грунт с предварительным рыхлением его гидравлическим способом (напорной водяной струей).

2. По способу грунтоотвода (транспортирования грунта) различают: а.) землесосные снаряды с отводом грунта к месту его укладки по напорному грунтоводу — плавучему или подвесному.; б) самоотводные дноуглубительные снаряды, применяемые в морских портах при значительной удаленности мест свалки грунта или при невозможности использования плавучего грунтовода из-за воздействия морских волн.

3. По типу привода различают снаряды: а) с приводом от одного или нескольких двигателей внутреннего сгорания (обычно дизеля); б) со смешанным приводом; в) с дизель-электрическим или турбоэлектрическим приводом; г) с электрическим приводом от внешней сети, т. е. с питанием электродвигателей от береговых электростанций.

4. По способу рабочих перемещений различают снаряды: а) со свайным папильонированием; снаряд в процессе разработки грунта перемещается при помощи приводных лебедок и якорей попеременно вокруг одной из двух специальных свай, размещенных в направляющих башмаках у кормы корпуса; б) с якорным папильонированием; снаряд перемещается вдоль и поперек подводного забоя только при помощи якорей, канатов и лебедок; в) безъякорные снаряды, перемещающиеся при помощи своих судовых двигателей.

.

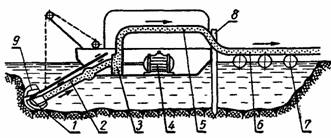

Схема работы землесосной установки:

1 - грунтоприемник; 2 - всасывающий трубопровод; 3 - центробежный насос; 4 - двигатель; 5 - нагнетательный трубопровод; 6 - транспортирующий трубопровод;

7 - понтоны; 8 - сваи; 9 - механический рыхлитель.
