1.1 Выбор конструкции пола.
Принимаем для здания следующую конструкцию пола:
Паркет дубовый - 18, g = 800 кг/м3__________
Клей (мастика) – 2, g = 1000 кг/м3___________
Цементно-песчаная стяжка – 20, g = 2000 кг/м3
Шлакобетон – 60, g = 1400 кг/м3____________
Ж/б панель – 220, g = 2500 кг/м3____________
Рис. 1
Несущим элементом перекрытия является 6-и пустотная плита с круглыми пустотами и номинальной шириной
1.2 Расчётная схема перекрытия.
Рис. 2
1.3 Определение расчётного пролёта плиты.
Для определения расчётного пролёта плиты принимаем размеры сечения ригеля
Номинальная длинна плиты
Рис. 3
Принимаем
При опирании на ригель, как показано на рис.3, расчётный пролёт плиты определяется по формуле:
Конструктивная длинна плиты:
1.4 Расчёт нагрузки на плиту перекрытия.
Таблица 1
Вид нагрузки |
Расчёт нагрузки |
Нормативная нагрузка |
Коэф. надёжности |
Расчётная нагрузка |
I. Постоянная |
|
|
|
|
1. Паркет |
|
|
|
|
2. Клей |
|
|
|
|
3. Цементно-песчаная стяжка |
|
|
|
|
4. Шлакобетон |
|
|
|
|
5. Ж/б панель |
|
|
|
|
Итого: |
|
|
|
|
II. Временная (таблица 3 СНБ) |
|
|
|
|
Итого: |
|
|
|
|
Всего: |
|
|
|
|
Примечания:
0,5 – коэффициент пустотности для плиты перекрытия.
коэффициенты надёжности по нагрузке приняты по таблице А2 (СНБ), для постоянной нагрузки, по таблице А2 для временной нагрузки.
Расчёт нагрузки на 1м. погонный плиты
, где
- номинальная ширина плиты.

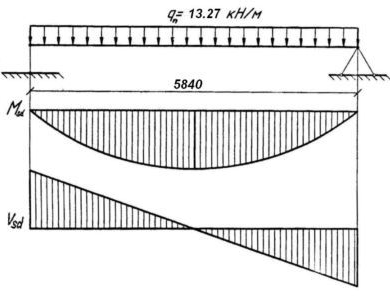

1.5 Составление расчётной схемы и определение расчётных усилий в плите.
Рис. 4
Определяем расчётное усилие в плите:
1.6 Выбор материалов и определение их расчётных характеристик.
Для изготовления панелей принят бетон класса С16/20 с расчётными характеристиками:
Продольная рабочая арматура принята класса S400 с расчётными характеристиками:
Монтажная и поперечная арматура принята класса S240 с расчётными характеристиками:
1.7 Расчёт прочности плиты по нормальным сечениям на действие изгибающего момента.
Высота сечения плиты принимается .
Конструктивная ширина плиты
Остальные размеры сечения плиты показаны на рисунке 5.
Сечение плиты показанное на рисунке 5 приводим к эквивалентному двутавровому сечению. Для этого круглые пустоты условно заменяем квадратными со стороной h, и приравниваем их площади:
Сечение плиты с квадратными пустотами (рисунок 6) приводим к эквивалентному двутавровому сечению с размерами показными на рисунке 7.
Толщина полок условного двутаврового сечения равна:
Ширина ребра равна:
где
- количество пустот.
Так как нижняя полка двутаврового сечения работают на растяжение, то расчёт бетона нижней полки производится как элемента таврового сечения с размерами показанными на рисунке 8.
Задаёмся величиной
Определяем рабочую высоту сечения плиты:
Определяем положение нейтральной оси. Предполагая что нейтральная ось проходит по нижней грани полки, определяем область деформации:
Это указывает на то, что сечение находится в области деформации 1Б.
Определяем изгибающий момент, который может быть воспринят бетонной сжатой полки таврового сечения, и сравним его с расчётным изгибающим моментом.
Определяем табличный коэффициент
По таблице 6.7 (МУ) определяем коэффициент в зависимости от
Определяем требуемую площадь поперечного сечения рабочей арматуры:
Принимаем 7Ø14 S400 с
Определяем процент армирования плиты:
