Получение истинного отказа сваи в глинистых грунтах приводит к увеличению её несущей способности.

11.2.8. Сваи, работающие на выдергивание Перемещению сваи вверх препятствует трение по ее боковой поверхности и вес сваи. Несущую способность сваи, работающей на выдергивание, определяют по формуле + Y,Qp. A1.18) где у/ — коэффициент надежности по нагрузке, обычно принимаемый равным 0,9; др — вес сваи, кН; остальные обозначения даны в экспликации к формуле A1.4), Коэффициент условий работы свай в грунте ус при их длине h <С 4 м принимают равным 0,6, а при h ^ 4 м — равным 0,8. При проектировании линий элетропередачи в случае кратковременных нагрузок значение ус берут несколько большим, согласно СНиП 2.02.03—85. Значение Раи можно определять также испытанием свай на выдергивание

Сваи, работающие на горизонтальную нагрузку и действие момента Если свая загружена горизонтальной нагрузкой или моментом, она подвергается изгибу (рис. 11.16). Смещению сваи в горизонтальном направлении препятствует грунт, оказывая сопротивление. При таком смещении сваи грунт уплотняется и сопротивление его все возрастает, в самых поверхностных слоях наблюдается выпор грунта. В связи с этим определить сопротивление сваи при воздействии горизонтальной нагрузки довольно сложно. Поскольку сооружения, как правило, не допускают существенных горизонтальных смещений, расчет чаще всего ведется по деформациям. При этом, если нет других ограничений, в качестве допустимого принимают смещение, равное 1 см. С целью увеличения жесткости системы ростверк — свая голову сваи прочно заделывают в ростверке. При этом горизонтальное смещение сваи уменьшается. Расчет свай, воспринимающих горизонтальную силу и mo-i мент, приводится в приложении 1 СНиП 2.02.03—85, Сопротивление свай горизонтальной нагрузке часто определяют экспери* ментальным путем. Для этого между двумя забитыми сваями устанавливают домкрат и прикладывают к сваям горизонталь- ную силу. С целью получения момента эту силу прикладывают на некоторой высоте над поверхностью грунта. Несущую способность свай, работающих на горизонтальную нагрузку, определяют по формуле A1.14).

18. Клас.свайных фунд. Характер расположения свай в фундаменте зависит от особенностей конструкции здания или сооружения, а также от нагрузок, передаваемых на фундамент. Расположение свай в фундаменте возможно одиночное, рядами, кустовое или в виде свайных полей.

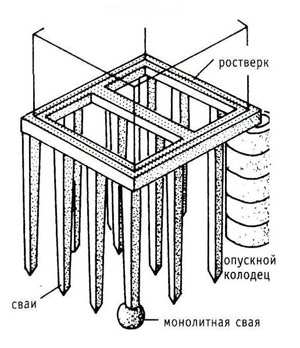

В фундаменте они располагаются в виде одиночны х свай (под отдельно стоящие опоры), лент (под стены зданий), кустов (под колонны), сплошного свайного поля (под плиту). Сваи могут быть вертикальными и наклонными, верх свай срезают и соединяют между собой ростверком. Ростверк в данном случае принимает на себя нагрузки от сооружений и равномерно передает их на сваи

Работа свай в кусте. Особенности погружения свай в слабые и прочные грунты

Висячие сваи передают усилия на грунты основания через боковую поверхность и нижний конец. В зависимости от соотношения этих усилий эпюра вертикального давления, возникающего в горизонтальной плоскости, проходящей через нижний конец сваи, будет иметь различное очертание. Такую объемную эпюру приближенно можно представить в форме конуса, проецируемого на вертикальную плоскость в виде треугольника. Под действием этой нагрузки в основании ниже указанной плоскости будут развиваться деформации грунтов.

При загрузке свайного куста со сравнительно редким размещением свай конусообразные объемные эпюры пересекаются, и при некотором расстоянии а между осями свай суммарная эпюра давления в плоскости их нижних концов может быть представлена в виде трапеции, у которой максимальное давление не превышает давления, возникающего при загрузке одиночной сваи. В этом случае вследствие большей площади загружения в плоскости нижних концов свай следует ожидать большую осадку свайного куста по сравнению с осадкой одиночной сваи. Если большая осадка наблюдается при сближении свай в кусте, так как интенсивность давления в рассматриваемой плоскости повышается, то максимальное сближение свай в кусте ограничивают, принимая расстояние между их осями а не менее 3d (d — размер сваи).

Предварительный выбор конструкции. Проектирование начинают с выбора основных конструктивных параметров, т.е. уровня расположения ростверка (низкий или высокий), конструкции, размеров и глубины погружения свай в зависимости от геологических и гидрогеологических условий, особенностей работы свай и расположенного на фундаменте сооружения, а также с учетом технических возможностей погружения свай и сооружения ростверка.

Глубину погружения свай назначают предварительно исходя из условий залегания различных слоев грунта и наличия прочных слоев. При неглубоком залегании скальных пород, галечников и других твердых грунтов сваи опирают на эти грунты и рассчитывают как сваи-стойки. Концы свай (столбов) в твердый несущий слой следует углублять ниже определенной расчетом глубины, не менее чем на 0,5 м в гравелистом грунте и на 0,25 м в скальные породы. Если дисперсные грунты залегают на большой глубине, висячие сваи проектируют длиной не менее 4 м.
