Контрольні питання "приладове обладнання вертольота ак 1 - 3"

1. Склад, призначення, розміщення ПНП на вертольоті.

2. Барометричний висотомір: призначення, пристрій, принцип дії і робота приладу.

3. Методичні інструментальні помилки висотоміра та їх облік.

4. Передпольотна підготовка висотоміра.

5. Характерні відмови висотоміра та їх усунення.

6. Покажчик швидкості: призначення, пристрій, принцип дії і робота приладу.

7. Методичні і інструментальні помилки покажчика швидкості та їх облік.

8. Передпольотна підготовка покажчика швидкості.

9. Характерні відмови покажчика швидкості та їх усунення.

10. Варіометр: призначення, пристрій , принцип дії і робота приладу.

11. Передпольотна підготовка варіометр.

12. Авіаційний годинник: призначення, технічна експлуатація.

13. Авіагоризонт: призначення, пристрій, принцип дії та робота авіагоризонту.

14. Авіагоризонт: призначення, пристрій, принцип до та робота покажчика повороту.

15. Авіагоризонт: призначення, пристрій, принцип дії та робота покажчика ковзання.

16. Передпольотна перевірка, включення і технічна експлуатація авіагоризонту.

17. Характерні відмови авіагоризонту, їхні ознаки. Використання дублюючих приладів.

18. Магнітний компас: призначення, пристрій, принцип дії та робота.

19. Помилки магнітного компаса та їх облік.

20. Передпольотна підготовка магнітного компаса, особливості експлуатації.

21. Робота фідерних схем приладового обладнання.

22. Основні регламентуючі документа.

23. Технологічні норми та контрольно-перевіряючи прилади.

II.Радиоборудование радиостанция Microair 760

УКВ радиостанция М760 (Рис. 1) с лицевой панелью круглой формы предназначена для установки в стандартное монтажное отверстие диаметром 57 мм (2 ¼ дюймов) для приборов малых размеров. Габаритные размеры корпуса радиостанции: 59 мм (высота)  65 мм (ширина)  135 мм (длина).

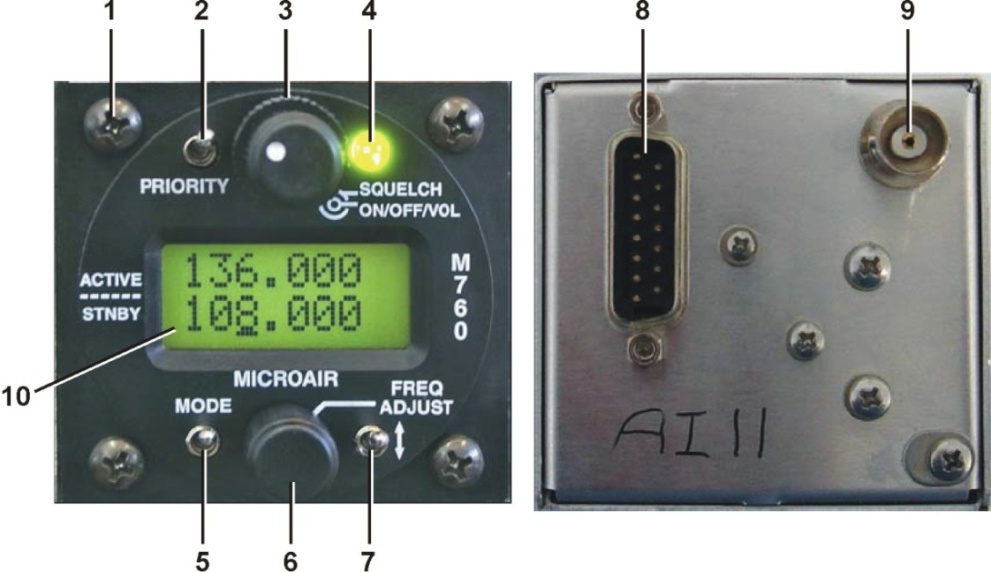

Лицевая панель Задняя панель

Рис.1 Радиостанция Microair 760

ПОЗИЦИЯ	НАИМЕНОВАНИЕ	ОПИСАНИЕ
1	Винт с крестообразно-шлицевой полукруглой головкой М4 12	Крепежный винт
2	Переключатель выбора канала фиксированного приоритета	Нажимной переключатель (вниз)
3	Регулятор громкости / ручка включения и выключения радиостанции / регулятор подавителя шумов	Включение радиостанции осуществляется поворотом внутренней ручки по часовой стрелке из крайнего левого положения до щелчка, в остальном диапазоне поворота ручки осуществляется регулировка громкости. Регулировка подавителя шумов осуществляется поворотом внешнего кольца ручки
4	Индикатор приема/передачи	Светодиодная индикация красного/зеленого цвета
5	Переключатель рабочих режимов	Нажимной переключатель (вниз)
6	Ручка настройки частоты	Настройка частоты осуществляется поворотом ручки. При нажатии ручки осуществляется перемещение курсора
7	Тумблер	Нажимной переключатель (вниз)
8	Штепсельный разъем типа DB15	Розетка с контровочными гайками
9	Коаксиальный разъем байонетного типа
10	Жидкокристаллический индикатор	Две 8-символьные строки
