Р 1 егулятор громкости / подавителя шумов

Включение радиостанции Рис. 9 М760 производится поворотом регулятора громкости по часовой стрелке из крайнего левого положения. В самом начале поворота будет явственно слышен и физически ощущаться щелчок, который и служит индикатором включенного/выключенного состояния радиостанции. Увеличение уровня громкости производится поворотом регулятора по часовой стрелке, уменьшение уровня громкости – поворотом регулятора против часовой стрелки. Уровень шумов регулируется поворотом внешнего кольца на регуляторе громкости. В регуляторе подавителя шумов не предусмотрена автоматическая установка шумового порога. Тем не менее, кольцо обеспечивает широкий диапазон ручного регулирования, способный удовлетворить все возможные потребности. Увеличение шумового порога производится поворотом кольца регулятора по часовой стрелке, уменьшение шумового порога – поворотом кольца регулятора против часовой стрелки. При "срыве " шумового порога (т.е., при появлении шипящих шумов электростатического происхождения), светодиодный индикатор загорается зеленым светом.

Рис. 9 Включение радиостанции 1. Регулятор громкости

Примечание: Вышеуказанное явление НЕ является свидетельством приема радиосигнала !

Светодиодный индикатор

Светодиодный индикатор загорается зеленым или красным светом и предназначен для индикации следующих состояний:

Не горит Радиостанция находится в режиме подавления радиопомех и радиосигнал на входе отсутствует

Горит зеленым светом Срыв шумового порога или режим приема радиосигнала

Горит красным светом Режим передачи

Мигает красным светом Радиостанция находится в режиме передачи более 45 с (предупредительная сигнализация)

Мигающая сигнализация красным светом предназначена для привлечения внимания летчика к возможному залипанию тангенты в нажатом положении !

Работа радиостанции в режиме передачи свыше 30 секунд не рекомендуется.

Меню программирования режимов и режим программирования блока памяти являются режимами настройки радиостанции. Радиостанция не может вести прием и передачу в режимах настройки.

Переключатель рабочих режимов

Переключатель режимов является нажимным (вниз) переключателем, предназначенным для последовательного переключения режимов радиостанции М760 по кругу. При каждом кратковременном нажатии переключателя вниз, происходит переключение радиостанции в следующий по порядку рабочий режим.

При отключенной функции внутренней связи радиостанции в меню программирования режимов, режим настройки голосового порога внутренней связи будет пропускаться при последовательном нажатии переключателя режимов. По вопросу включения/отключения функции управляемой голосом внутренней связи.

Ручка настройки частоты

Ручка настройки частоты предназначена для изменения значений и символов на индикаторном устройстве радиостанции. При вращении ручки происходит "прокрутка" значений и символов в восходящем и нисходящем порядке. Перемещение курсора по сегментам индикатора для их активации и изменения значений осуществляется кратковременным нажатием ручки.

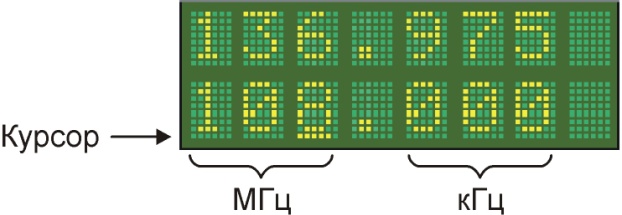

В режиме индикации рабочей/запасной частоты ручка настройки частоты позволяет вносить непосредственные изменения в значение только запасной частоты, в то время как значение рабочей частоты не может быть изменено.

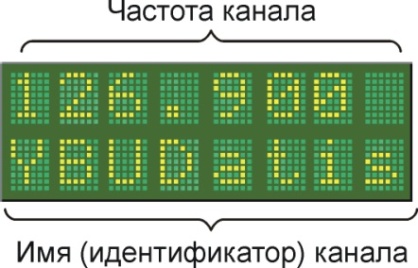

В режиме просмотра каналов, ручка настройки частоты позволяет летчику выполнить просмотр каналов в алфавитном порядке. Внесение изменений возможно только в предварительно запрограммированные и записанные в блок памяти значения. По вопросу ввода информации и изменения базы данных каналов.

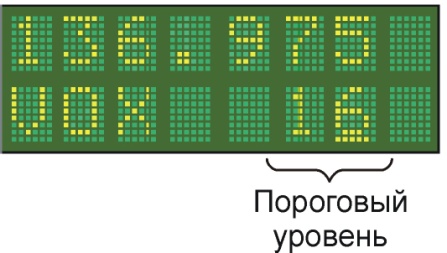

В режиме настройки порога чувствительности системы внутренней связи радиостанции, ручка настройки частоты предназначена для установки значения порога в диапазоне значений от 1 до 30.
