Кременчугский летный колледж НАУ 101

Авиационное и радиоэлектронное оборудование вертолёта ак 1-3

Учебное пособие. – Кременчуг: Кременчугский лётный колледж НАУ, 2011. 98 стр.

Учебное пособие написано в соответствии с действующими программа­ми для подготовки летно-технического состава в учебных заведениях гражданской авиации.

Объем пособия включает в себя материал по электрооборудованию , приборному и радиоэлектронному оборудованию вертолета АК 1-3. Особое внимание уделяется вопросам летной эксплуатации АиРЭО с обосновани­ем физической сущности действий экипажа. Анализируются возможные от­казы, характерные ошибки, допускаемые экипажем при эксплуатации. Даются рекомендации по действиям экипажа при отдельных отказах и в особых случаях полета.

Учебное пособие предназначено для подготовки экипажей и может быть использовано для самостоятельной работы курсантов, летного и ин­женерно-технического состава эксплуатационных подразделений ГА.

Автор:

Шмелёв Ю.Н. председатель цикловой комиссии

авиационного и радиоэлектронного оборудования.

Ткаченко В.П. преподаватель-методист, доцент НАУ.

Рецензент:

Пироженко Ю. А. заместитель начальника колледжа

по учебной работе.

Обсуждено и согласовано на заседании методического совета Кременчугского лётного колледжа НАУ.

Протокол №3 от 15. 11 2011 г.

Обсуждено на заседании цикловой комиссии АиРЭО.

Протокол №2 от 01. 11. 2011 г.

I.Приборное оборудование

ПРИБОРНОЕ ОБОРУДОВАНИЕ.

ОБЩАЯ ЧАСТЬ - ОПИСАНИЕ И РАБОТА

1. ОБЩИЕ СВЕДЕНИЯ

1.1. Вертолет оборудован полным комплектом приборного оборудования для пилотирования по правилам визуального полета.

1.2. В состав приборного оборудования входит:

- приборная панель;

- авиационные часы-термометр.

ПРИБОРНЫЕ ДОСКИ И ПАНЕЛИ УПРАВЛЕНИЯ - ОПИСАНИЕ И РАБОТА

1. Общие сведения

1.1. Приборная панель предназначена для размещения приборов, органов управления системами вертолета

Приборная панель (рис. 1) расположена в передней части кабины на продольной оси вертолета.

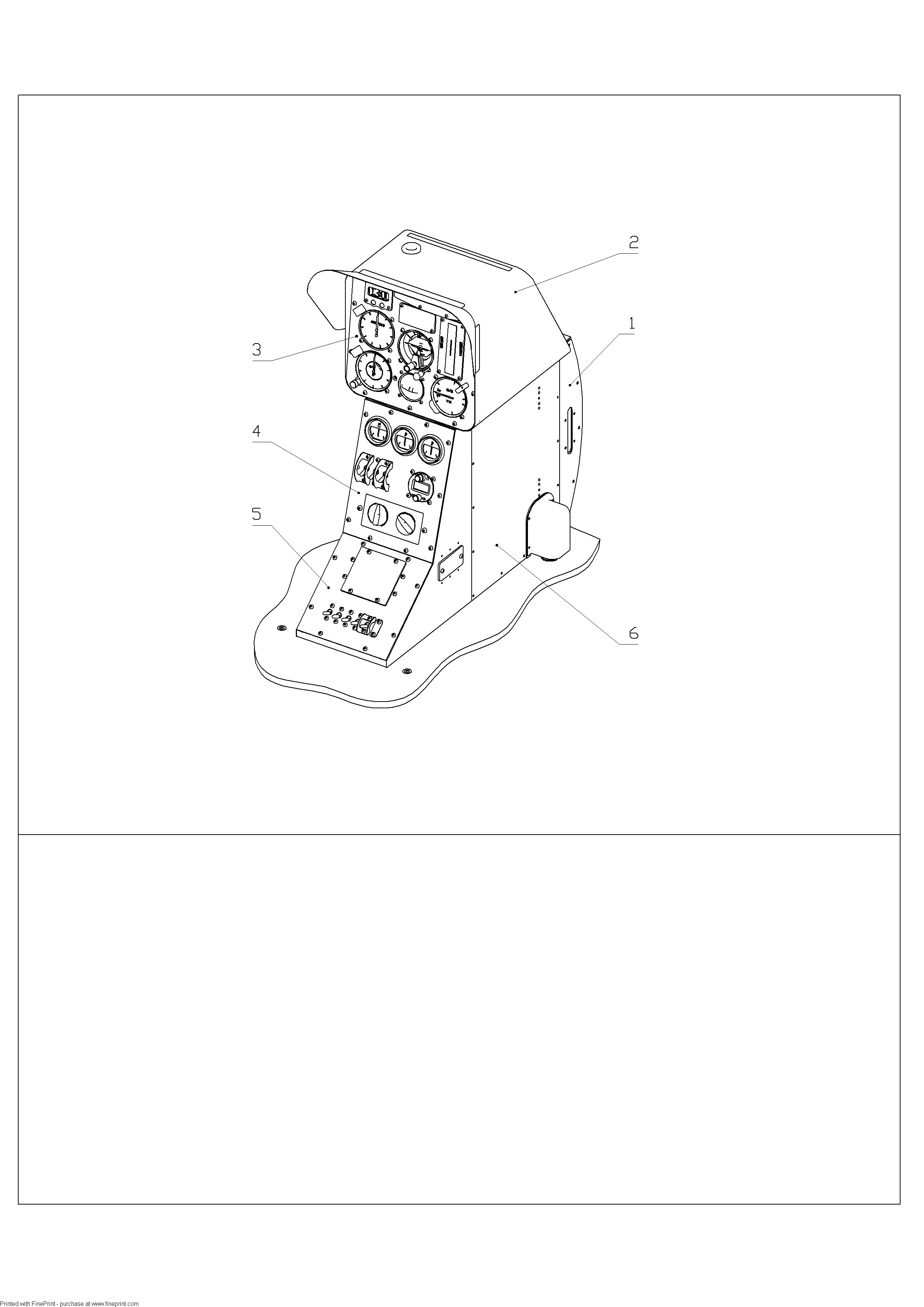

1. Нижний корпус 2. Верхний корпус 3. Верхняя приборная доска 4. Нижняя приборная доска 5. Электропульт 6. Крышка

Рис. 1 Приборная панель

ПРИБОРНЫЕ ДОСКИ И ПАНЕЛИ УПРАВЛЕНИЯ - ОПИСАНИЕ И РАБОТА

1. Общие сведения

1.1. Информация о размещении приборов и элементов управления представлена на рис. 2-5.

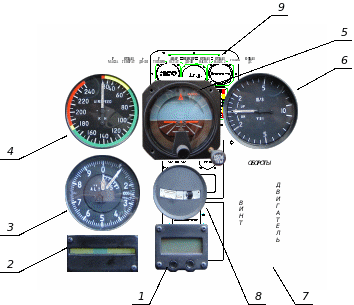

Рис.2 Верхняя приборная доска

4- указатель скорости ВК 240, который измеряет и указывает воздушную скорость вертолета относительно окружающей среды. Прибор присоединен к статической системе приемника воздушного давления.

Технические данные:

1. Диапазон измерения, км/час 30….240

3 - высотомер BG6-2, который измеряет высоту полета относительно той поверхности, атмосферное давление которой установлено на барометрической шкале прибора.

Технические данные:

1. Диапазон измерения, м -300….6000

6- вариометр BC10-1B, который измеряет вертикальную скорость подъема и спуска вертолета.

Технические данные:

1. Диапазон измерения, м/с 0….±10

5- авиагоризонт GH025, который определяет и показывает пространственное положение вертолета относительно плоскости истинного горизонта.

Технические данные:

1. Диапазон измерения, м 0….4600

2. Напряжение, В 14

3. Рабочий диапазон по тангажу 360º

4. Рабочий диапазон по крену ±80º

- указатель скольженияCHY-1 (8);

- магнитный компас CM-13L (MC022)

- тахометр двухканальный ТД-2 (7).

Технические данные:

1. Диапазон измерения, об/мин 0….650 (несущая система)

2. Диапазон измерения, об/мин 0….6200 (двигатель)

2 - указатель шага винта УШ-1.

Технические данные:

1. Диапазон измерения 1….14 делений

1 - авиационные часы - термометр АЧТ-1 предназначены для отображения текущего времени, времени в полете, температуры окружающего воздуха и секундомера.

Технические данные:

1. Напряжение питания, В 6….18

2. Диапазон рабочих температур, ⁰C -25….+50

3. Диапазон отображаемого полетного времени 0….99:59

4. Диапазон секундомера 0….9:9959

5. Диапазон измеряемых температур⁰C -30…. +79

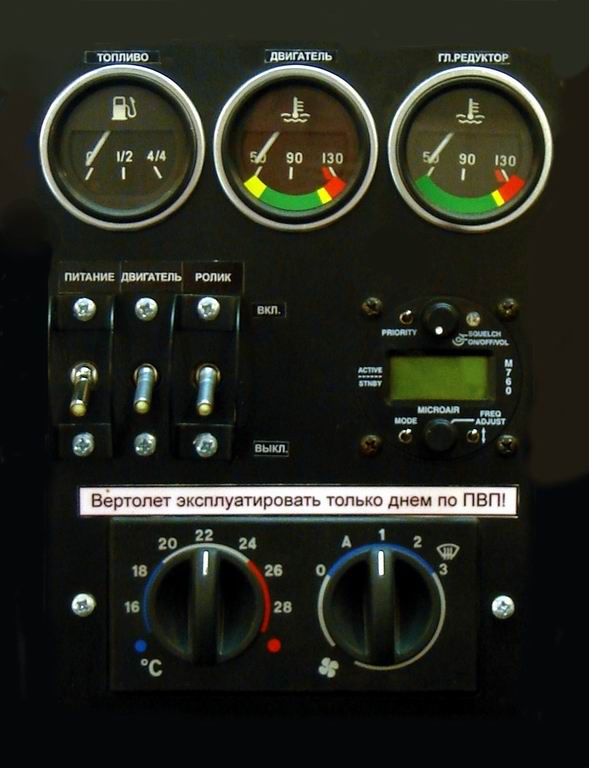

1. Указатель уровня топлива 2. Указатель температуры охлаждающей жидкости в двигателе 3. Указатель температуры масла в редукторе 4. Радиостанция 5. Выключатель «ПИТАНИЕ» 6. Выключатель «ДВИГАТЕЛЬ» 7. Переключатель «РОЛИК» 8. Пульт управления отопителем

1

2

5

7

6

3

4

8

Рис. 3 Нижняя приборная доска

1. Блок предохранителей 2. Выключатель «АВИАГОРИЗОНТ» 3. Выключатель «ПОДСВЕТ» 4. Выключатель «ФАРА» 5. Выключатель «ОХЛАЖДЕНИЕ» 6. Выключатель «СИГНАЛИЗ ОБОРОТОВ»

1

2

3

4

5

6

Рис. 4 Электрический пульт

1

Рис. 5 Нижний корпус (вид слева)
