Сцинтилляционный метод регистрации ионизирующих излучений.
Сцинтилляционный метод регистрации ионизирующих излучений основан на определении числа возбужденных молекул возникающих в чувствительном объеме детектора под воздействием ионизирующих излучений. Возбужденные молекулы, переходя в основное состояние испускают фотоны (сцинтилляции), которые регистрируют с помощью фотоэлектронного умножителя (ФЭУ) и радиометрического устройства. Чувствительный объем сцинтилляционного датчика (рис. 1 ) заполняют специальным веществом – сцинтиллятором.

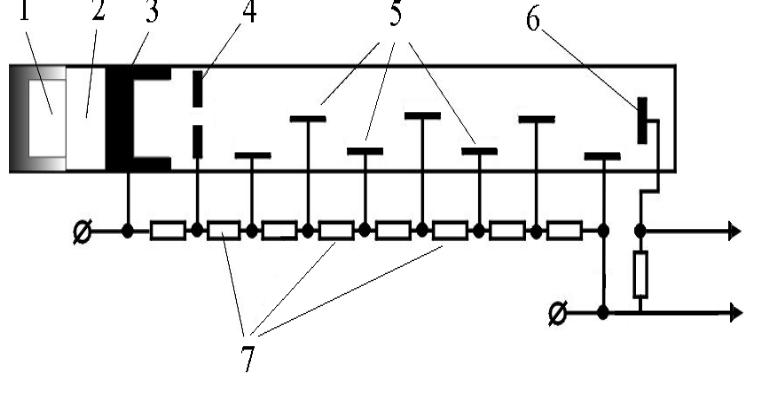

Рис.
1. Схема сцинтилляционного датчика.
Цифрами обозначены: 1 - сцинтиллятор, 2 - световод, 3 - фотокатод, 4 - фокусирующая диафрагма, 5 - диноды, 6 - анод (коллектор), 7 - делитель напряжения.
Сцинтилляторами служат вещества, отвечающие следующим требованиям:
1. Прозрачность для возникающего в нем излучения света.
2. Радиационная стойкость.
3. Высокий световой выход (высокое значение отношения световой энергии, выходящей из сцинтиллятора, к энергии, потерянной в сцинтилляторе ионизирующей частицей);
4. Малое время высвечивания кванта света;
5. Соответствие длины волны кванта света максимуму чувствительности ФЭУ.
Веществ, в полной мере отвечающих данным требованиям очень мало, поэтому к основному веществу - первичному сцинтиллятору - добавляют примеси, улучшающие его эксплуатационные характеристиками. Такими добавками являются: активатор (вторичный сцинтиллятор), служащий для увеличения светового выхода и сместитель спектра, предназначенный для смещения спектра в длинноволновую область (область максимальной чувствительности ФЭУ). Миграцию энергии, переданную ИИ такой многокомпонентной сцинтилляционной системе можно представить следующим образом:
ИИ
ПС
ПС*
ВС
ВС*
СС
СС*
ФК
ФЭУ
ИИ – ионизирующее излучение, ПС, ВС – первичный и вторичный сцинтиллятор, СС – сместитель спектра * - возбужденное состояние
Назначение, устройство, принцип работы и правила эксплуатации стационарной таможенной системы обнаружения дрм «Янтарь».
Назначение: предназначена для обнаружения несанкционированного перемещения делящихся и радиоактивных материалов через пункты таможенного контроля, а также контрольно-пропускные пункты (КПП) различных гражданских и военных объектов (СВХ грузов, АЭС, комбинаты по добыче и переработке ядерных материалов, военные ядерные установки и хранилища).
Применение: Таможенный контроль делящихся и радиоактивных материалов, товаров и транспортных средств,а также пассажиров и багажа при пересечении гос. границы РФ и помещении их в ЗТК.
Системы «Янтарь» устанавливаются на въезде и осуществляют автоматизированный радиационный контроль товаров по гамма- и нейтронному излучению с сохранением результатов измерений в архиве системы. Системы «Янтарь» обладают высокой эффективностью таможенного контроля, т.к. с помощью детекторов, находящихся в стойках и создающих полосу контроля, проверяют движущийся объект за короткое время.
Могут применяться различные модификации, комплектации и схемы установки системы «Янтарь»:
- «Янтарь-1СН» - система для контроля товаров, перемещаемых автомобильным транспортом со скоростью до 15 км/ч. Имеет одну стойку с полосой контроля шириной до 4 м;
- «Янтарь-2СН» - система для контроля товаров, перемещаемых автомобильным и железнодорожным транспортом со скоростью до 15 км/ч. Имеет 2 стойки со полосой контроля до 8 м.
Базовая комплектация вышеуказанных систем может быть расширена с подключением к пульту управления или к ПЭВМ до 16 стоек, установленных в различных местах.
Допускается оснащение стационарными системами:
- «Янтарь-1Ж» - 2-х стоечная система для автоматизированного контроля товаров, перемещаемых железнодорожным транспортом со скоростью до 25 км/ч, и с шириной зоны контроля до 10 м. Система может применяться в одностоечном варианте («Янтарь-2Ж») с шириной контролируемой зоны до 5 м;
- «Янтарь-1А» - 2-х стоечная система для автоматизированной контроля товаров, перемещаемых автомобильным транспортом со скоростью до 15 км/ч, и с шириной зоны контроля до 8 м. Система может применяться в одностоечном варианте («Янтарь-2Ф») с шириной зоны контроля до 4 м
