6Пространственно-временные явления; измерение времени.

К параметрам пространственно-временным явлениям относятся:

-линейные длины

-углы

-время

-линейные угловые перемещения

-скорости

-ускорения

Время - одна из основных физических величин.

В настоящее время относительная погрешность времени достигает 10^-12.

Косвенными параметрами являются интервалы времени которое реализуются с помощью специальных приборов.

Время измеряется различными способами:

-часами

-хронометром

-секундомерами

Основной прибор - часы.

В состав часов входит: - колебательные системы;

-подпитывающий источник энергии;

-генератор колебаний;

-счетчик импульсов;

-дешифратор;

-указатель;

Колебательная система или генератор вырабатывает колебания со строго определенным периодом. Колебания поступают на счетчик где осуществляется их суммирование, потом передаются на декодирующее устройство, а затем на указатель.

Колебательная система может быть реализована в виде механического устройства которая с определенным периодом колеблется как маятник.

Механические часы их частота кол-й = от1 до 6 герц

Кварцевые часы их частота от 1кГц до 5МГц

7 Измерение угловых и линейных перемещений. Реостатные измерительные преобразователи.

Резистивные преобразователи перемещения составляют широкий класс измерительных преобразователей. В преобразователях данного типа измеряемая неэлектрическая величина (перемещение) преобразуется в электрическую (напряжение или ток) величину, которая затем может быть передана в измерительный тракт и представлена в форме, удобной для дальнейшей обработки, хранения, передачи и непосредственного восприятия человеком.

Реостатным преобразователем называют реостат, движок которого перемещается под действием измеряемой неэлектрической величины. Естественной входной величиной реостатных преобразователей является перемещение движка, а выходной – сопротивление.

Наиболее распространенные

Многообходный преобразователь состоит из кольцевого каркаса, на который равномерно намотана обмотка. При вращении подвижного контакта сопротивление возрастает от нуля до максимальной величины. При прохождении контакта вне зоны обмотки сигнал отсутствует.

Многооборотный преобразователь обладает расширенным диапазоном входных величин, достигающим 25-40 оборотов. На алюминиевый спиралевидный каркас наматывается проволочная обмотка. Щетка, совершая вращательное и поступательное движения, скользит по поверхности провода. При равномерной намотке провода статическая

характеристика преобразователя имеет линейный характер.

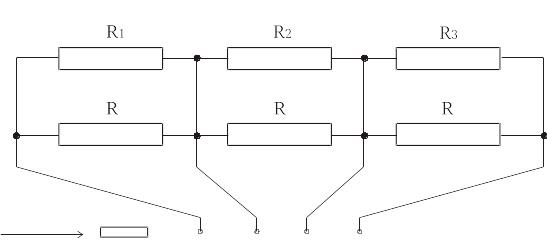

Функциональный преобразователь обеспечивает реализацию функциональной статической характеристики. Функциональные преобразователи могут иметь профилированную высоту каркаса при постоянной ширине, либо они состоят из ряда сопротивлений, шунтируемых при замыкании контактов подвижным контактом.
