35.Дроссель в электрической цепи переменного тока. Магнитный усилитель.
Дросселем называют катушку индуктивности с ферромагнитным сердечником, имеющим воздушный зазор. Дроссель используется на практике как индуктивное сопротивление в электрических цепях и фильтрах.
Согласно закону полного тока для магнитной цепи дросселя
wI = HB lB + HСТIСТ,
где HB, HСТ – напряженность магнитного поля соответственно в воздушном зазоре и сердечнике;
lВ, lСТ – длина воздушного зазора и сердечника.
Получим
Индуктивность
дросселя определяется по формуле
С
изменением lB
изменяется индуктивность катушки L
и ток в цепи
I, т.
е. посредством регулирования воздушного
зазора в дросселе можно регулировать ток
в электрической цепи переменного тока
Магнитным усилителем называют устройство, служащее для регулирования тока в цепи нагрузки посредством подмагничивания ферромагнитных сердечников постоянной МДС.
Основными элементами магнитного усилителя являются два замкнутых одинаковых магнитных сердечника с несколькими обмотками. В магнитных усилителях используют кольцевые или прямоугольные сердечники из магнитомягкого материала с прямоугольной петлей гистерезиса. Каждый сердечник работает в условиях одновременного намагничивания переменным и постоянным магнитными полями, которые создаются рабочей обмоткой с числом витков wP – и несколько обмоток постоянного тока: управления с числом витков wУ, смещения wCM и обратной связи wOC.
|
Схема магнитного усилителя. |
Для устранения влияния наведенной переменной ЭДС основной частоты в обмотках постоянного тока обмотки wP включают встречно-последовательно или встречно-параллельно при согласном включении обмоток постоянного тока. Обычно обмотка управления наматывается на оба сердечника, рабочие обмотки включают последовательно-согласно или параллельно-согласно. Рабочие обмотки и сопротивление нагрузки RН образуют последовательную рабочую цепь, присоединенную к источнику переменного тока. Их сопротивление R = RР + RH.
Зависимость IР = f (IУ) называется характеристикой управления магнитного усилителя.
|
|

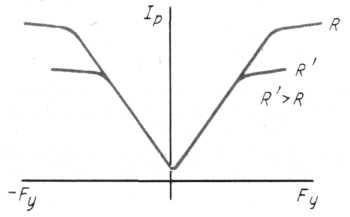

Характеристика управления магнитного усилителя для двух значений R и R.
При R > 0 пропорциональность между токами сохраняется только до определенного их значения, так как приложенное переменное напряжение при токе управления, большем предельного, уравновешивается ЭДС самоиндукции сердечников и падением напряжения на активном сопротивлении и индуктивности рассеяния.
Подмагничивание магнитного усилителя производится выпрямленным током нагрузки. Такое подмагничивание называется положительной обратной связью (внешней и внутренней).
При внешней обратной связи подмагничивание осуществляется двумя обмотками постоянного тока: управления wУ и обратной связи wOC. Последняя питается выпрямленным током рабочей цепи (или его частью). При IОС = IР имеем
wP lP = wУ IУ + wОС IР.
Уравнение характеристики управления магнитного усилителя имеет вид
где kOC = wOC / wP – коэффициент обратной связи.
В магнитном усилителе с положительной обратной связью (в отличие от магнитного усилителя без обратной связи) для получения одного и того же значения Iр необходима меньшая МДС управления (мощность управления). При этом минимум тока IP.MIN сместится во второй квадрант.
|
|

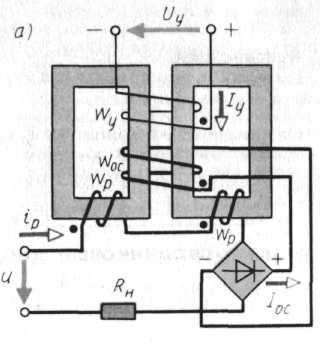

Магнитный усилитель с внешней обратной связью (а) и его характеристика управления (б). |
Недостатком магнитных усилителей с внешней обратной связью является увеличение сопротивления рабочей цепи, что приводит к уменьшению максимального тока нагрузки и его выходной мощности.
Магнитные усилители с внутренней обратной связью свободны от этого недостатка и, кроме того, роль специальной обмотки обратной связи выполняют рабочие обмотки, осуществляя самоподмагничивание сердечника постоянной МДС. Процессы перемагничивания первого и второго сердечников будут аналогичны, но смещены во времени на полупериод питающего напряжения.
