5.2. Дополнительная плата

На дополнительной плате размещено большинство элементов для дальнейших экспериментов. Платы напрямую связаны с USB-адаптером. Панель ИС для 8 сигнальных проводов ввода/вывода служит в качестве коммутационной панели.

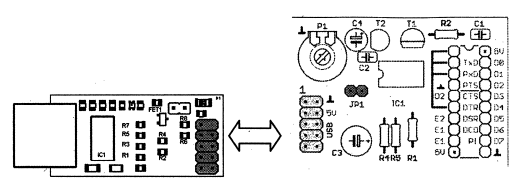

На плате находится операционный усилитель и конструктивные элементы для простого аналого-цифрового преобразователя (АЦП). При помощи перемычки JP1 на плате вы можете деактивировать питающее напряжение для аналоговой части (рис. 5.2). Штырьковые выводы 1, 2, 3 и 6 панели ИС непосредственно соединены между собой (рис. 5.3).

Список (структурных) элементов дополнительной платы (сама структурная схема приведена на рис. 1В приложения В):

□ Cl 100n C-EU025-024X044

□ С2 100n C-EU025-024X044

□ СЗ 100 F CPOL-EUE2.5-7

□ С4 0,47 F CPOL-EUE2.5-5

□ IC1 LM358N DIL08

□ JP1 1Х02 Pinhead + Jumper

Рис. 5.2

Рис. 5.3

□ PI 100К Linear

□ R1 100k R-EU_0204/7

□ R2 39К R-EU_0204/7

□ R4 1 OK R-EU_0204/7

□ R5 10K R-EU_0204/7

□ SI 20Pin, DIL20 gedrehter Sockel

□ T1 BC557 A T092 О T2BS170TO

□ USB 2X05

Другие используемые в работе с книгой составляющие элементы:

□ двойной светодиод (Duo-LED) 3 или 5 мм — (2-полярный);

□ три светодиода 5 мм (красный, зеленый, 1 желтый);

□ LDR;

□ фотодиод BPW 40;

□ NTC 0,2-4К7 (4700); а сопротивление 1 К;

□ сопротивление 100 К;

□ сопротивление 27 Ом;

□ электролитический конденсатор (Elko) 100 мкФ;

□ 24C16-EEProm;

□ диод ВАТ 42;

□ соединительный провод;

□ соединение 10/10 от USB-адаптера к дополнительной плате.

5.3. Umr232r-модуль от компании ftdi

Компания FTDI предлагает собранный модуль с DIP-панелью (панель с двухрядным расположением штырьковых выводов) с 24 штырьковыми выводами, которая помимо прочего может быть использована как коммутационная панель. Этот модуль может быть приобретен у различных компаний (кроме FTDI).

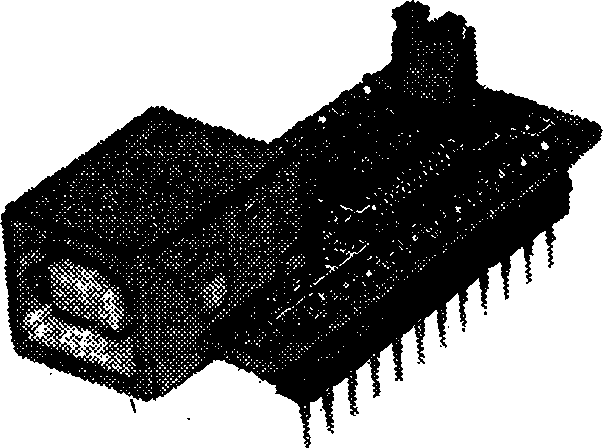

Модуль UM232R предназначен для подключения DIP-панели и делает доступными все последовательные линии данных и линии с квотированием FT232R. С этими модулями шинные и самопитаемые (Self-Powered) конфигурации возможны наряду с присоединениями 5 и 3,3 В к микроконтроллерам с последовательным интерфейсом (модуль UU232 на рис. 5.4).

Рис. 5.4

Рис. 5.5

Имеются и другие модули со структурным элементом FT-232R, как, например, модуль MM232R для последовательного интерфейса, модуль UC232R (ChiPi) в штекере DB9 или кабельный адаптер TTL232R с FT232R в USB-штекере (вид сверху на рис. 5.5 взят из документации FTDI UM232R, электрическая схема FTDI для модуля UM232R приведена на рис. 1Г приложения Г).

5.4. Внутренняя структура микросхемы ft232r от ftdi

Функциональные блоки FT232R представлены на рис. 5.6.

Как уже упоминалось ранее, используемый в книге FTDI-FT232R-кoнтpoллep эмулирует последовательный интерфейс для USB-подключения.

Сигнальные линии D- и D+ находятся на левой стороне и именуются USBDP и USBSM.

Рис. 5.6 - Внутренняя структура микросхемы FT232R от FTDI

FT232R имеет внутренний стабилизатор напряжения 3,3 В, который напрямую соединен с Vcc, напряжением питания USB.
