2. Векторное нетопологическое представление пространственных объектов

2.1. Векторные модели единичных пространственных объектов

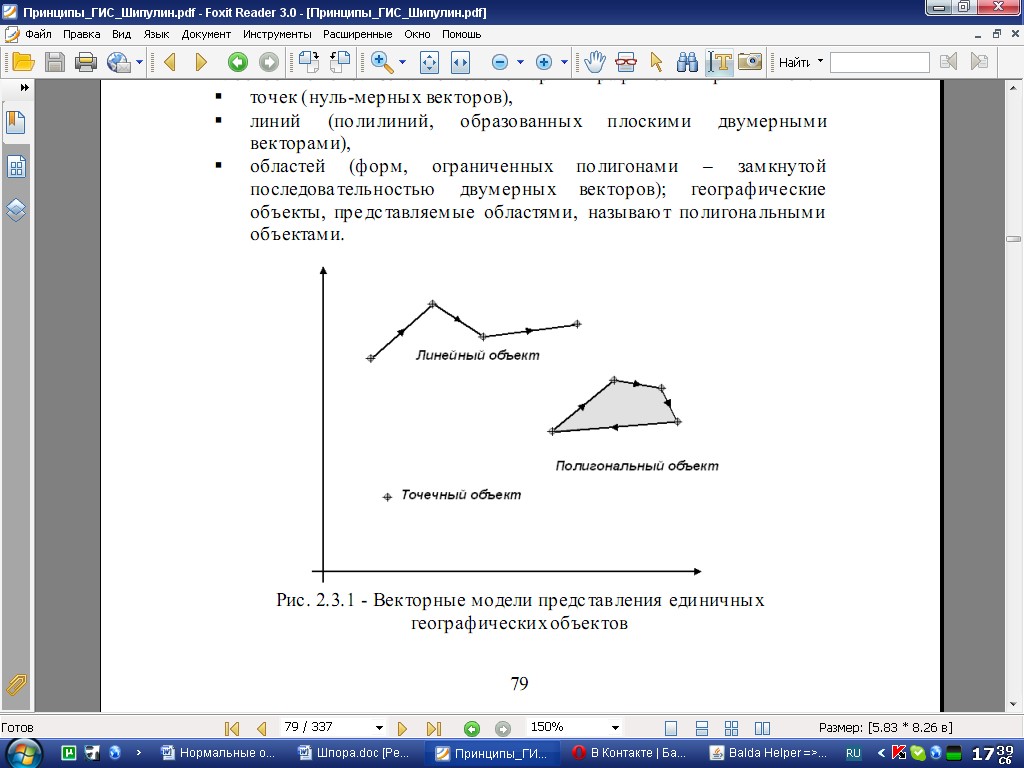

В ГИС представление географических объектов [28] выполняется посредством отображения их геометрической формы на двумерной плоскости с использованием элементарных графических примитивов:

точек (нуль-мерных векторов),

линий (полилиний, образованных плоскими двумерными

векторами),

областей (форм, ограниченных полигонами – замкнутой

последовательностью двумерных векторов); географические

объекты, представляемые областями, называют полигональными

объектами.

Каждое векторное образование в цифровой форме представляется координатными парами X,Y.

Точечный географический объект представляется одной координатной парой X,Y.

Линейный географический объект представляется последовательностью координатных пар X1,Y1; X2,Y2; X3,Y3;…сегментов полилинии.

Полигональный географический объект представляется последовательностью координатных пар X1,Y1; X2,Y2; X3,Y3;…; X1,Y1. сегментов полигона. В э том списке совпадение первой и последней пары координат означает, что полигон замкнутый.

2.2. Векторные модели множества пространственных объектов

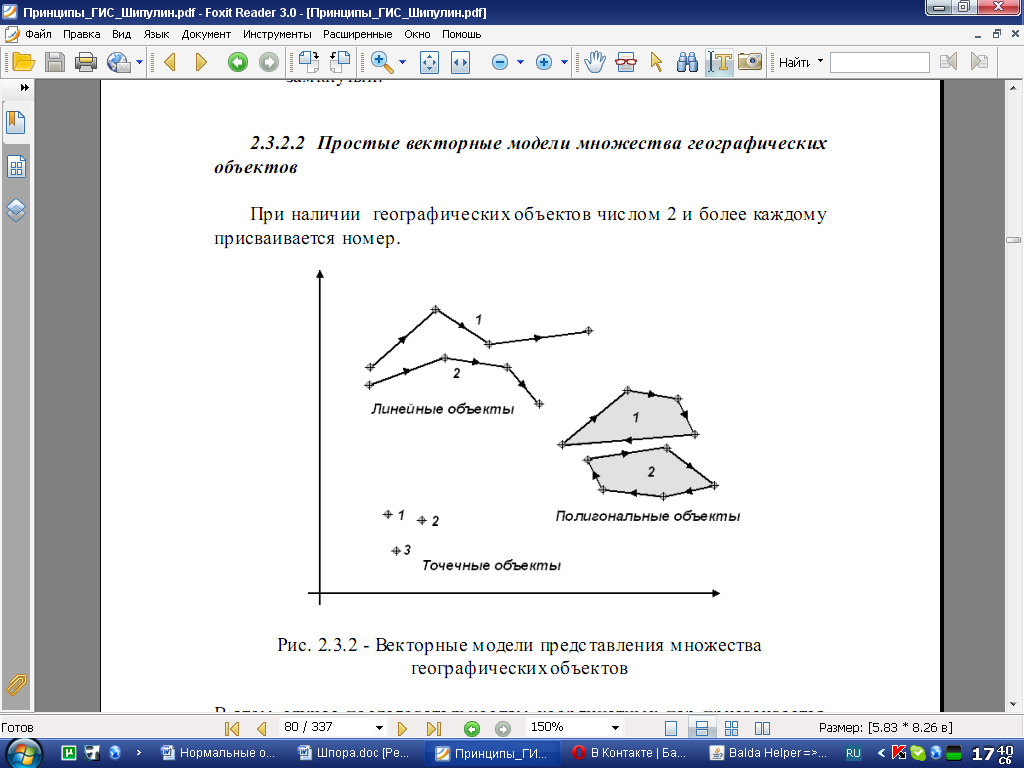

При наличии географических объектов числом 2 и более каждому присваивается номер.

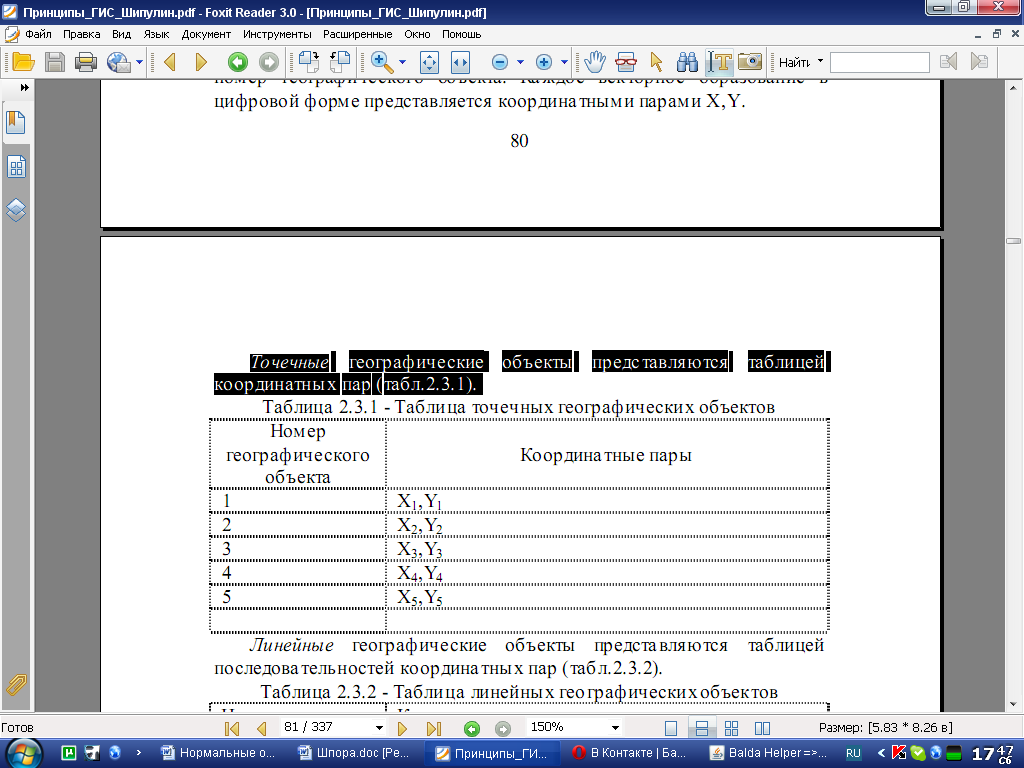

В этом случае последовательностям координатных пар присваивается номер географического объекта. Каждое векторное образование в цифровой форме представляется координатными парами X,Y.

Линейные географические объекты представляются таблиц последовательностей координатных пар (табл.2.3.2).

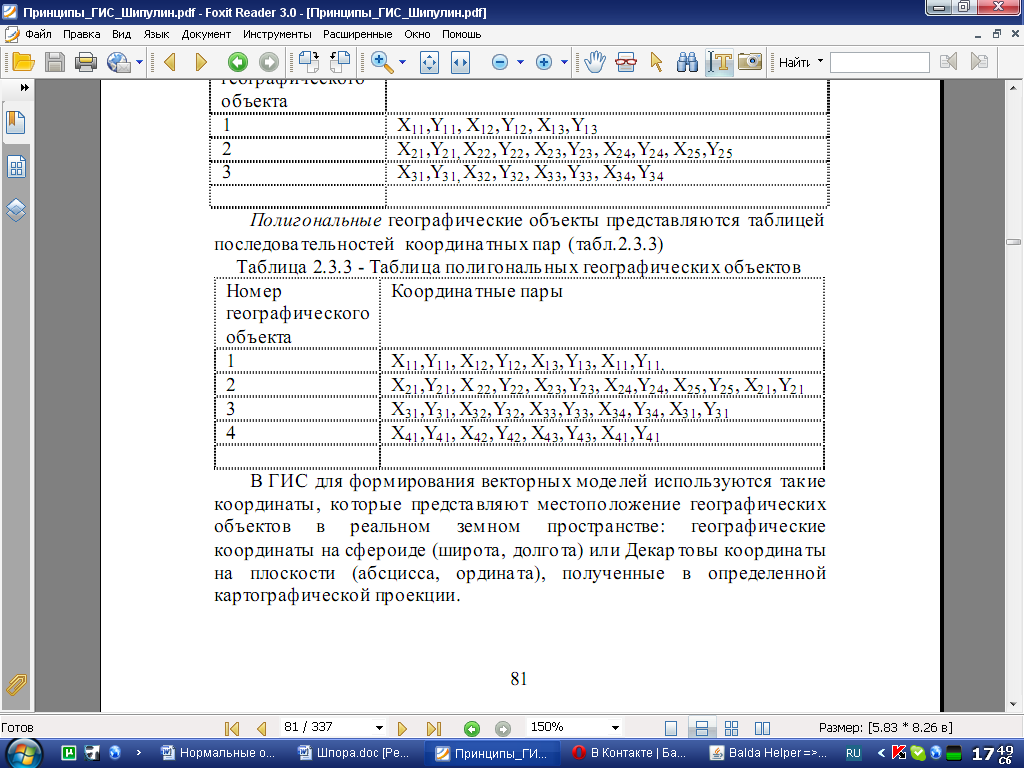

Полигональные географические объекты представляются таблицей последовательностей координатных пар (табл.2.3.3)

В ГИС для формирования векторных моделей используются такие координаты, которые представляют местоположение географических объектов в реальном земном пространстве: географические координаты на сфероиде (широта, долгота) или Декартовы координаты на плоскости (абсцисса, ордината), полученные в определенной картографической проекции.

Концептуально здесь то, что географические объекты в компьютере хранятся как файлы координатных пар, как наборы цифр, т.е. в цифровой форме. Табличные списки координатных пар есть форма представления плоских цифровых файлов. Создание векторных файлов возможно 1) путем ввода координат клавиатурой, 2) в результате процесса оцифровки или "дигитализации" (англ. Digit - цифра), т.е. трансформирования аналоговой информации графических объектов карты в цифровой вид.

3.Векторное топологическое представление пространственных объектов

3.1. Пространственные отношения

Пространственные отношения – это одно из фундаментальных свойств пространства. Пространственные отношения – это такие отношения, с помощью которых описывают пространственные взаимосвязи объектов. Существует большое количество видов пространственных отношений. Примеры видов пространственных отношений: находиться близко, далеко, соприкасаться, находиться внутри, вне, пересекаться, примыкать, находиться выше, ниже, левее, правее…

На определенной территории существует огромное множество пространственных отношений.

На картах пространственные отношения представлены неявно, скрыто. Пространственные отношения воспринимаются, оцениваются, интерпретируются тем, кто читает карту. Объем восприятия информации зависит от подготовки, квалификации субъекта. Можно

оценить, например, какие объекты находятся вблизи дороги, пересекаются ли две магистрали, какие наиболее высокие места, какой кратчайший маршрут, и т.д. Пространственные отношения воспринимаются как непосредственно, так и опосредованно. В любом случае огромный объем информации, содержащийся на картах, остается невостребованным.
