10. Сводовая залежь антиклинальной структуры
Структурные залежи – самый распространенный класс, и его классификация наиболее разветвленная.
Самые распространенные залежи структурного класса – антиклинальные, а в них - сводовые.
Рис. Сводовые залежи нефти
I – простого, ненарушенного строения, II – осложненные разломом (сбросом), III – осложненные диапиром (вулканом, грязевым вулканом, соляным куполом). 1 – нефть (в разрезе), 2 – нефть (на структурной карте), 3 – стратоизогипсы, 4 – разлом на разрезе, 5 – разлом на структурной карте, 6 – коллектор (песок), 7 – флюидоупор (глина), диапир (соляной купол, вулканогенное образование) 9 – известняк, 10 – алевролит.
11. Тектонически-экранированная залежь в локальной структуре
Тектонически экранированные залежи формируются вдоль взбросов или сбросов, осложняющих локальные антиклинальные складки. При этом в зависимости от пространственного положения и ориентировки разрывных нарушений подобные залежи могут находится в различных частях структуры: на своде, крыльях или переклиналях.
Тектонически экранированые залежи: а – присбросовые; б – привзбросовые; в – структур, осложненных диапиризмом или грязевым вулканизмом; г – соляно-купольных структур; д – поднадвиговые
12.Залежь, осложненная диапиризмом, грязевым вулканизмом или солянокупольной структурой.
13.Залежь, приконтактная с соляным штоком
14.Висячие залежи антиклинальных структур. Условия их образования
а – простого ненарушенного строения; б – осложненных разрывным нарушением; в – осложненных диапиризмом или вулканическими образованиями
Располагаются обычно на крыльях, а иногда и на периклиналях локальных структур простого или сложного строения. Характерная особенность залежей этого типа – аномальное( с точки зрения антиклинальной теории) расположение. Контуры водонефтяного контакта обычно не соответствуют изогипсам кровли или подошвы продуктивного пласта, а секут их под разными углами. Залежи этого типа широко распространены в Азейрбайджане
15. Залежь, тектонически экранированная на моноклинали
16.Залежь, приуроченная к флексурным осложнениям на моноклинали
17. Залежи синклинальных структур. Условия их формирования.
Формируются в крыльевых частях синклиналей, как правило, в практически безводных коллекторах под действием сил гравитации. Встречены они пока лишь в некоторых районах Аппалачской нефтегазоностной провинции а США.
18. Залежь, связанная с рифовым массивом.
19. Залежь, приуроченная к участкам выклинивания или замещения пласта-коллектора
20. Залежи, литологически ограниченные со всех сторон
Литологически ограниченные залежи формируются в песчаных образованиях русел палеорек (шнурковые или рукавообразные), в прибрежных песчаных валоподобных образованиях ископаемых баров (баровые) или же в линзообразных песчаных коллекторах, окруженных со всех сторон слабопроницаемыми глинистыми отложениями. Так называемые рукавообразные (шнурковые) залежи впервые были открыты Губкиным в 1911 г. В Майкопском районе Краснодарского края. Залежи в песчаных образованиях ископаемых баров известны во многих нефтегазоносных областях США.
Формирование литологически ограниченных залежей нефти и газа, т. е. накопление их в зонах повышенной проницаемости в более или менее однородной толще пород, объясняется более высокой капиллярной проводимостью пород для воды, которая выталкивает нефть из более тонких капилляров в зоны и участки с более высокой пористостью. Имеются примеры залежей в линзах крупнозернистых песков, которые заключены в толще мелкозернистых песков, и эти последние насыщены водой.
|
|
В ряде районов США и на территории бывшего Советского Союза установлены шнурковые, или рукавообразные, залежи нефти. Ловушки этого типа образованы длинными и узкими песчаными телами шириной до 1 км и протяженностью во много километров. Они заключены в глинистых или сланцевых толщах и представляют собой или заполненные песками русла, или ископаемые береговые песчаные бары.
Известны литологически ограниченные залежи в зонах развития трещиноватости карбонатных пород. Коллекторами в этих зонах являются или трещиноватые известняки, или же вторичные пористые доломиты, возникшие в эти зонах трещиноватости.

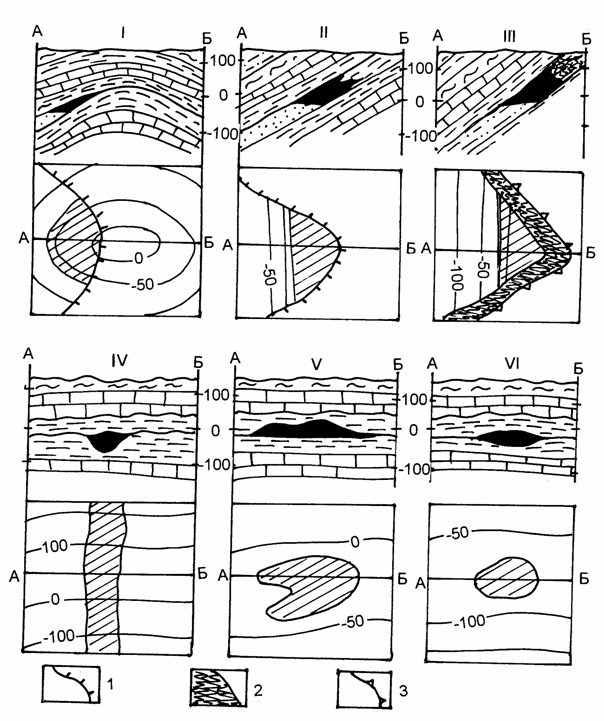

Рис. 1.31. Литологические залежи. Литологически экранированные - связанные с участками выклинивания коллектора - I, фациального замещения коллектора - II, экранированные битумной пробкой, III.
Литологически ограниченные: шнурковые, связанные с руслами и дельтами палеорек IV баровыми телами - V, линзами - VI.
Условные обозначения: 1 - линия выклинивания, 2 - битумная пробка, 3 - линия пересечения нефтеносного пласта с дневной поверхностью.
В классе литологических залежей выделяются две принципиально разные группы – литологически экранированные, образованных пластовыми природными резервуарами, и литологически ограниченные, формирующихся в литологических природных резервуарах.
