15. Защиты устанавливаемые на трансформаторах
Трансформатор является одним из самых дорогих и ответственных элементов энергосистемы, поэтому к защитам для трансформаторов предъявляются высокие требования по надежности и точности работы.
Основные виды повреждений
Междуфазные короткие замыкания (трехфазные, двухфазные);
Витковые короткие замыкания;
Замыкания выводов на корпус
если в обмотке, соединенной с глухо-заземленной нейтралью, то короткое однофазное замыкание;
если в обмотке соединенной с изолированной нейтралью, то однофазное короткое замыкание на землю.
Замыкание обмотки на корпус, на сердечник трансформатора, при этом повреждаются не только изоляция проводов, но и изоляция проводов, из которых изготовлен сердечник;
Перегрузки токами возникают при чрезмерном повышении мощности нагрузок подключенных к трансформатору и при внешних коротких замыканиях.
Для того, чтобы обеспечить нормальную работу энергосистемы в случае возникновения этих повреждений и ненормальных режимов работы трансформатора на него устанавливаются определенные виды защит:
защиты от внутренних междуфазных коротких замыканий и других внутренних повреждений;
защиты от перегрузок токами;
защиты от коротких замыканий и однофазных замыканий на выводах.
Требования пуэ к защитам, устанавливаемым на трансформаторах
Для защиты от всех видов внутренних повреждений на масляных трансформаторах должна устанавливаться газовая защита.
на трансформаторах, установленных в ОРУ защита ставится, если S 6.3 МВА;
на внутризаводских трансформаторах, если S 630 МВА;
на трансформаторах от 1.4 МВА в ОРУ, если на это есть резкие причины.
Дифференциальные защиты без выдержки времени устанавливаются:
на всех трансформаторах S 6.3 МВА;
на трансформаторах S 4 МВА, если трансформаторы могут работать параллельно;
на трансформаторах 1 МВА и более, если отсечка не удовлетворяет требованиям по чувствительности, а МТЗ имеет большую выдержку времени срабатывания.
Токовая отсечка, устанавливается на трансформаторе где нет дифференциальной защиты.
Защита от внешних коротких замыканий устанавливается на трансформаторах 1 МВА и более. Тип защиты – МТЗ или МТЗ с пуском по напряжению. На более мощных трансформаторах, обмотки которых работают в сети с глухо-заземленной нейтралью для защиты от внешних однофазных коротких замыканий должна использоваться токовая защита обратной последовательности.
Для защиты от перегрузок должна устанавливаться МТЗ с действием на сигнал, на разгрузку или на отключение.
Газовая защита
Газовая защита предназначена для того, чтобы выявлять всевозможные внутренние повреждения в масляном трансформаторе: ненормальные режимы работы трансформатора и понижение уровня масла в системе охлаждения трансформатора.

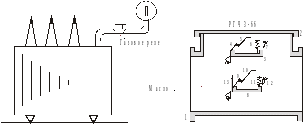

Г
азовая
защита строится на основе газового
реле. Это реле устанавливается в
трубопроводе соединяющем бак трансформатора
с расширительным бачком.
1 – корпус газового реле с фланцами для соединения с трубопроводом и с фланцем на крышке;
2 – крышка реле;
3 – чашка первого чувствительного элемента, которая может поворачиваться на шарнире;
4 – подвижный контакт, закрепленный на чашке;
5 – неподвижный контакт;
6 – противодействующая пружина первого чувствительного элемента;
7 – упор для ограничения хода чашки;
8 – чашка второго чувствительного элемента, закрепленная на втором шарнире;
9 – подвижный контакт второго чувствительного элемента, закрепленный на второй чашке;
10 – неподвижный контакт второго чувствительного элемента;
11 – противодействующая пружина;
12 – упор;
13 – дополнительная лопасть укрепленная на стенке чашки второго чувствительного элемента.
В газовых реле при определенных скоростях масляно-газовой смеси первый чувствительный элемент обычно используется на сигнал и срабатывает при скорости 0,12 – 0,2 м/с, второй элемент, как правило, действует на отключение и срабатывает при 0,6 – 1,2 м/с.
