1.Основные понятия, термины и определения.

Релейная защита систем электроснабжения (РЗ СЭС) – это комплекс автоматических устройств обеспечивающих быстрое выявление и отделение от электрической сети поврежденных элементов этой сети с целью обеспечения нормальной работы исправной части сети.

Селективность – это свойство РЗ выявлять и отделять от исправной части электрической сети именно поврежденные элементы этой сети.

В РЗ используют 2 показателя:

- абсолютная селективность;

- относительная селективность.

Устройства с абсолютной селективностью имеют строго определенные границы зоны действия. Примером такой защиты является дифференциальная защита.

Защиты с относительной селективностью имеют границы зоны действия, которые могут изменяться в зависимости от режима работы защищаемого объекта или характера повреждения (токовые защиты).

Чувствительность это свойство характеризующее способность средств релейной защиты выявлять повреждения на границах зоны действия в наиболее неблагоприятных режимах работы защищаемого объекта. Для количественной оценки чувствительности используется коэффициент чувствительности. Под коэффициентом чувствительности понимается отношение минимально возможного значения сигнала возникающего при повреждении на границе зоны действия к уставке, то есть значению сигнала, при котором устройство защиты срабатывает.

Коэффициент чувствительности показывает во сколько раз минимальный уровень сигнала превышает уставку.

Быстродействие – это свойство характеризующее скорость выявления поврежденных элементов электрической сети в аварийных ситуациях. Показатель быстродействия – это время срабатывания. Под временем срабатывания защиты понимается интервал от момента возникновения повреждения до момента отделения поврежденного элемента сети от исправной части сети.

Быстродействующие защиты позволяют отделить поврежденный элемент за время 0.1 с.

Надежность – это свойство характеризующее способность средств РЗ выполнять свои функции в условиях эксплуатации, ремонта, транспортировки и хранения.

Показатели характеризующие надежность:

- время безотказной работы;

- интенсивность отказа.

2.Основные виды повреждений элементов энергосистемы

Какими бы надежными не были энергосистемы, в них неизбежно возникают повреждения. Подавляющая часть повреждений возникает из-за повреждения изоляции. Нарушенная изоляция в свою очередь приводит к различного рода замыканиям. Наиболее тяжелые последствия для энергосистем вызывают короткие замыкания.

Причины:

1. большие токи;

2. опасность возникновения пожаров;

3. возмущения для энергосистемы, которые могут вызвать нарушение устойчивости генераторов.

Виды коротких замыканий:

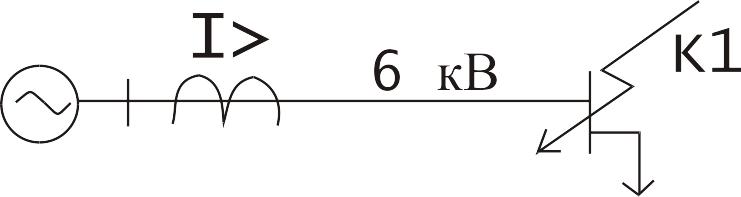

1. 3х-фазное короткое замыкание

Значения токов короткого замыкания в этом режиме оказываются наибольшими. Токи короткого замыкания для целей РЗ определяются в месте установки трансформаторов тока от которых получают сигналы устройства РЗ.

2. 2х-фазное короткое замыкание

3. Однофазное короткое замыкание на землю

где Z₀ – сопротивление нулевой последовательности, которое включает в себя сопротивление генератора и электрической сети от генератора до места повреждения.

Еще бывают 2-ф замыкания на землю. Обрыв фазы.
