12. Иу. Подключение терморезистора.

Используют 3-хпроводную схему.

-источники тока одинаковые, образцовые

-образцовый резистор

Существует 3-х жильный кабель. , а - общ.

и необходимо скрутить, во избежание дифференциальной помехи, уменьшение синфазных наводок.

13. Включение иу с термопарой.

;

- коэффициент преобразования термопары

Если:

Отсюда следует: ,значит нужен отрицательный =>полупроводник

14.Иу. Подключение тензомоста.

U_д = U_п*∆R/R, U_сф≈E₀/2

Коэффициент подавления U_сф =80-140дБ

Сигнал, возникающий на выходе тензомоста обычно довольно мал и содержит шум, а также погрешности смещения и усиления. Прежде чем подвергать этот сигнал оцифровке, его необходимо усилить, откорректировать смещение в соответствии со диапазоном входного сигнала АЦП и отфильтровать с целью уменьшения уровня шума. Блок усиления и формирования сигнала, может быть сконструирован на ОУ и дискретных элементах, применение специализированных инструментальных усилителей способствует снижению затрат, уменьшению

размеров устройства и экономии времени разработчика.

15.Иу.Регулировка нуля и подавление синфазной помехи.

Запоминает смещение нуля и корректирует.

Запоминание: S1 – замкнут, S2 – разомкнут, S3 – замкнут, S4 – разомкнут, S5 – закорочен на землю.

Коррекция: замыкать чётные, размыкать нечётные.

16.Дифференциальный усилитель ina 105. Схемы включения.

к ак второй каскад ИУ

И нвертор: 3 и 5 объединить, 4 земля. U_вх на 1. Надо чтобы R подключаемые к «+» и «-» были одинаковые поэтому вход 2 заземляют и следовательно R будут параллельно.

Повторитель: на 2 напряжение подать и соединить 1 и 3, 4 и 2

Сумматор: соединить 5 и 3, заземлить 1. На 2 U₁ на 4 U₂. Выход будет U₁+ U₂

С коэффициентом усиления 10: соединить 3 с 5 через 10R, соединить 3 и 1, 4 и 2 (заземлить)

Инструментальный усилитель: на 1 и 2 повторители, 3 и 5 соединить, 4 земля

Повторитель

Схема с управлением (генератор прямоугольных импульсов):

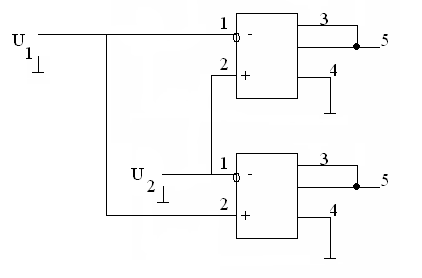

Схема с дифференциальным временем:

U =U₂-U₁

U=U₁-U₂

17. Преобразователи измерительных величин в ток (4-20)мА

Токовый контур 4-20 мА, который широко используется в аппаратуре для промышленных измерений, обладает рядом преимуществ. Во-первых, токовый контур имеет низкое сопротивление, а, следовательно, более устойчив к помехам, чем сигналы напряжения. Кроме того, до определенного предела он компенсирует внутреннее сопротивление проводки. Во-вторых, ‘нуль’ токового контура 4-20 мА – это ‘нуль работающего прибора’, позволяющий надежно распознать неисправность инструмента, а также отсоединение или обрыв линии.

Соединяется с RCV-420

RCV-420

ИЦ – измерительная цепь

ИУ – инструментальный усилитель

ПНТ – преобразователь U в I

Пунктиром обведён сам преобразователь

4-20 мА – величина измеряемого тока

I₀₁ и I₀₂ – 2 источника питания измерительной цепи.

4 мА – питание покоя измерительной цепи.

ΔI линейно связано с измеряемой величиной

Усилители:

XTR101 – первые усилители из серии. Используется с датчиками температуры, давления, термопарами. I₀₁ = I₀₂ = 1 мА.

XTR103 – с терморезистивными датчиками (200 – 850 С^о). Есть цепь коррекции нелинейности (нелинейность составляет 0,1%).

XTR104 – с тензодатчиками. Есть встроенная коррекция нелинейности.

XTR112, 114 – для терморезистивных датчиков и тензометрических мостов.

Дрейф нуля < 0,1 мкВ/С­^о , нелинейность 0,003%

Микросхема RCV - 420

Входной ток в напряжение 0,5В

Регулировка 0, образцовый источник напряжения и резистор

Погрешность нелинейности 0,1%
