37. Джи́ттер
(англ. jitter — дрожание) — нежелательные фазовые и/или частотные случайные отклонения передаваемого сигнала. Возникают вследствие нестабильности задающего генератора, изменений параметров линии передачи во времени и различной скорости распространения частотных составляющих одного и того же сигнала.
Влияние джиттера на характеристики АЦП
Частота дискретизации АЦП обычно задаётся кварцевым генератором, а любой кварцевый генератор (особенно дешёвый) имеет ненулевые фазовые шумы. Таким образом, моменты времени получения отсчетов сигнала (дискретов) расположены на временной оси не совсем равномерно. Это приводит к размыванию спектра сигнала и ухудшению отношения сигнал/шум. Кроме того, на высокочастотных компонентах сигнала джиттер может привести к пульсации амплитуд.
Борьба с джиттером
При проектировании цифровых устройств следует максимально использовать передачу сигнала с регистра на регистр. Это позволяет применить простые методы расчета передач цифровых сигналов (временны́е диаграммы).
В цифровой звукозаписи следует использовать высококачественные кварцевые генераторы с источниками питания, имеющими малые пульсации и шумы. Также, применение полностью цифровых студий позволяет свести влияние джиттера к минимуму. Такой студией может являться и персональный компьютер со звуковой платой, имеющей хороший АЦП, в случае хранения, редактирования и воспроизведения звука только в цифровом виде.
В области телекоммуникаций с джиттером и его последствиями борются с помощью буферной памяти, устройств ФАПЧ, применением специальных линейных кодов, созданием выделенных сетей тактовой синхронизации.

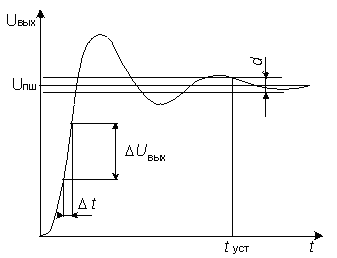

38.Динамические параметры ЦАП определяются по изменению выходного сигнала при скачкообразном изменении входного кода, обычно от величины "все нули" до "все единицы".
- Время установления - интервал времени от момента изменения входного кода (на рис t=0) до момента, когда в последний раз выполняется равенство
|Uвых-Uпш|=d/2,
- Скорость нарастания - максимальная скорость изменения Uвых(t) во время переходного процесса. Определяется как отношение приращения Uвых ко времени , за которое произошло это приращение. Обычно указывается в технических характеристиках ЦАП с выходным сигналом в виде напряжения. Для перемножающих ЦАП с выходом в виде напряжения часто указываются частота единичного усиления и мощностная полоса пропускания, которые в основном определяются свойствами выходного усилителя.
- Глитчер – импульсная помеха, возникающая в ЦАП при переключении ключа, вызванная перезарядкой паразитных емкостей.
Способы борьбы с глитчерами:
Использование УВХ. УВХ запоминает значение сигнала и после глитчера подает это значение на вход следующего устройства.
Использование буферного регистра
Выполнение старших разрядов в виде единичных кодов, благодаря этому значение глитчера уменьшается в 16 раз.
