10.Работа емкости в электрических цепях переменного тока. Какая мощность определяется и чему она равна за период. Привести схему и временные диаграммы.
Емкостной элемент(конденсатор) ведет себя по сравнению с индуктивностью с точностью до наоборот. Здесь ток опережает напряжение на 90°. Физически это означает, что в момент включения цепи ток в ней будет максимальным. По мере зарядки конденсатора напряжение на нем будет приближаться к напряжению источника и как только они сравняются, ток в цепи будет ноль. После этого в следующую четверть периода начнется разрядка напряжения, а ток будет возрастать. Далее синусоидальное напряжение сменит полярность и процесс повторится. Мгновенная мощность в емкостном элементе положительна в те интервалы времени, в течение которых напряжение(а не ток, как в индуктивном элементе) возрастает(независимо от знака). В течение этих интервалов происходит зарядка емкости и в его электрическом поле накапливается энергию. При уменьшении напряжения (опять-таки по модулю, т.е по абсолютному значению)на емкости мгновенная мощность отрицательна. Емкостной элемент разряжается и энергия, запасенная в его электрическом поле, возвращается к источнику. Таким образом, в емкостном элементе, так же как и в индуктивном, синусоидальный ток не совершает работы.
На
векторной диаграмме показано, что вектор
комплексного значения тока конденсатора
IС опережает по фазе вектор комплексного
значения напряжения конденсатора UС на
угол п/2 (90°).
Энергетический режим емкостного элемента принято определять реактивной емкостной мощностью QC = I2 XC измеряется в ВАр (вольт-ампер реактивный).
Среднее значение мощности за период здесь равно нулю.
11.Работа индуктивности в электрических цепях переменного тока. Какая мощность определяется и чему она равна за период. Привести схему и временные диаграммы.
Главным параметром является индуктивность L. - Генри (Гн). индуктивный элемент характеризуется преобразованием электрической энергии в энергию магнитного поля.
Изменение тока в цепи с индуктивностью L вызывает возникновение ЭДС самоиндукции, которая по закону Ленца противодействует изменению тока. При увеличении ЭДС еL действует навстречу току, а при уменьшении – в направлении тока, противодействуя его уменьшению:
На векторной диаграмме показано, что вектор комплексного значения тока IL отстает по фазе от вектора комплексного значения напряжения UL на угол п/2 (90°).
Среднее значение мощности за период здесь равно нулю.
Реактивная (индуктивная) мощность QL = (Um Im) / 2, QL = I2 XL.

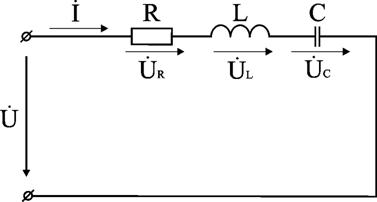

12.Электрическая цепь переменного тока с последовательным соединением элементов r, l, c. Привести схему цепи и вывод закона Ома для нее.
Закон Ома для цепи переменного тока:
U=I*Z
Где: U - напряжение, В I - ток, А Z - полное сопротивление, Ом
13.Режимы работы цепи переменного тока с последовательным соединением элементов r, l, c. Какие свойства возникают в цепи при резонансе напряжений.
Режимы работы эл. Цепей, т.е. ее состояние, определяется значениями электрических токов, напряжения и мощности ее отдельных элементов.
Номинальный режим работы эл. Цепи – это режим работы, при котором все элементы эл. Цепи работают в соответствии с их паспортными данными.
рабочий режим: - это режим, отличающийся от номинального в допустимых пределах.
режим холостого хода (ХХ) I=0. Un=0, U=Un
Режим КЗ U=0. In=max In=U/Pn
Резонансом в электрических цепях называется режим участка электрической цепи, содержащей индуктивный (ХL) и емкостной (ХС) элементы, при котором угол сдвига фаз между напряжением и током равен нулю (). Различают резонанс напряжений и резонанс токов.
При
этом индуктивное сопротивление равно
емкостному, то есть
.
Угол
сдвига фаз
определяется по формуле:
При
или можно записать
Из последнего соотношения следует, что резонанс напряжения в цепи можно достигнуть следующими способами:
изменением индуктивности L катушки;
изменением электрической емкости С конденсатора;
изменением частоты тока f питающей сети.
Условия возникновения резонанса: -переменный ток
-наличие конденсаторов(XC) и катушки (XL) в цепи
-XL=XC
-последовательное соединение
Характерные особенности резонанса напряжений
1. Полное сопротивление Z цепи при резонансе равно активному сопротивлению
.
2.
Результирующий ток в цепи имеет
максимальное значение
Зависимость тока I от частоты f имеет вид:
3.
Напряжение на участке с активным
сопротивлением R
равно напряжению питания U
и совпадает с ним по фазе
.
4.
Активная мощность при резонансе имеет
максимальное значение
.
Можно
предположить, что в цепи существует
следующее соотношение между активным
(R)
и реактивными сопротивлениями (XL
и XC),
тогда
можно записать
.
То есть напряжения на участках с реактивными элементами (UL и UC) будут больше напряжения питания U.
Свойство усиления напряжения на реактивных элементах при резонансе напряжения используется в технике.
Коэффициент
усиления напряжения равен добротности
Q
контура
Однако повышенное напряжение на реактивных элементах может привести к пробою электрической изоляции проводов и представлять опасность для обслуживающего персонала.
Векторная диаграмма при резонансе напряжений строится с учетом особенностей режима резонанса
=0,
,
