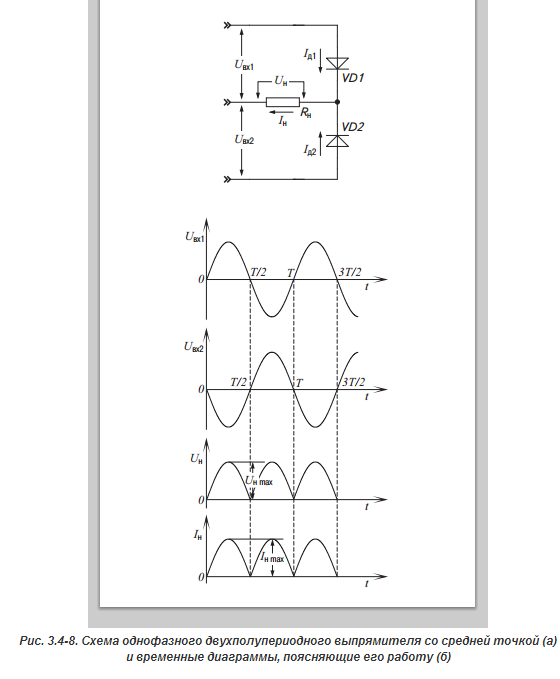

42.Однофазный двухполупериодный выпрямитель с выводом средней точки трансформатора. Схема, принцип работы.
Двухполупериодный с выводом от средней точки (рис 2.) в основном работает с емкостным, Г- и П- образным RC и LC фильтрами. Достоинства такого выпрямителя - повышенная частота пульсаций, малое число вентилей, возможность использовать общего радиатора для диодов без изоляции. К недостаткам данной схемы можно отнести: большая габаритная мощность трансформатора по сравнению с мостовой схемой и по схеме удвоения напряжения, повышенное обратное напряжение на диодах.
Схема обеспечивает прохождение тока через нагрузку в течение обоих полупериодов. Во время положительного полупериода работает первая половина вторичной обмотки ( IIа ). Ток идёт от плюса вторичной обмотки трансформатора через диод V1, нагрузку Rн и на среднюю точку вторичной обмотки. В это время к аноду диода V2 приложен минус, а к катоду – плюс, и диод закрыт. Во время отрицательного полупериода картина меняется: будет открыт диод V2, а диод V1 – закрыт ( для этого случая знаки указаны в скобках). В этот полупериод ток протекает за счёт напряжения на обмотке IIб.

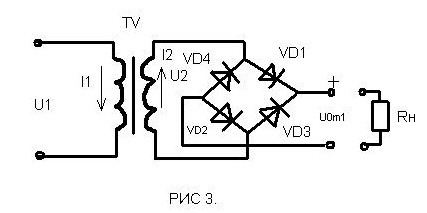

43.Мостовой однофазный двухполупериодный выпрямитель. Схема, принцип работы.
Однофазный выпрямитель
по мостовой схеме
(рис.3) является наилучшим вариантом по
техническим и экономическим показателям.
Мостовая схема так же является
двухполупериодной. Форма напряжения
на нагрузке оказывается такой же, как
и на схеме со средней точкой. Рабочее
напряжение конденсатора так же равняется
амплитуде переменного напряжения на
вторичной обмотке. Мостовая схема
содержит четыре диода. В течение одной
половины периода ток проходит от верхнего
по схеме вывода вторичной обмотки через
диод VD1, нагрузку, диод VD2 и к нижнему
выводу обмотки. В течение следующей
полуволны ток проходит от нижнего по
схеме вывода вторичной обмотки, через
VD3, нагрузку, VD4 и к верхнему выводу
обмотки. Т
аким
образом, В течении обоих полупериодов
диодами выпрямляется одно и тоже
напряжение вторичной обмотки, и
составляющая пульсации с частотой 50 Гц
отсутствует. Так как ток нагрузки
проходит через диоды поочередно, то ток
каждого диода будет равен половине тока
нагрузки.
Увеличение числа диодов
в мостовой схеме окупается вдвое меньшим
числом витков вторичной обмотки,
уменьшением пульсаций, относительно
небольшим обратным напряжением, хорошим
использованием трансформатора,
возможностью работать от сети переменного
тока без трансформатора. К недостаткам
такой схемы можно отнести повышенное
падение напряжения на диодном комплекте.(
падение напряжения на кремневом диоде
может достигать порядка 1В. А на двух
последовательных - соответственно 2В
как в мостовой схеме. Таким образом,
если выпрямитель рассчитан на низкое
напряжение, соизмеримое с падением
напряжения на диодах, нужно будет
увеличивать напряжение вторичной
обмотки трансформатора), невозможность
установки, используемых диодов на одном
радиаторе без изолирующих прокладок.
44.Сглаживающие фильтры. Схемы и принцип работы.
Сглаживающий
фильтр – это электротехническое
устройство, предназначенное для
уменьшения пульсации выпрямленного
напряжения.
Фильтр
включается между выпрямляющими элементами
и нагрузкой.
Основная
характеристика сглаживающего фильтра
– коэффициент
сглаживания пульсаций (q).
Это отношение коэффициента пульсации
на входе фильтра к коэффициенту пульсации
на выходе фильтра :
Виды
фильтров:
Пассивные фильтры– состоят из различного количества R, L, C – элементов. Они бывают простые и сложные. В сложных кроме R, L, C – элементов дополнительно содержатся колебательные контуры.
Активные фильтры – кроме R, L, C – элементов дополнительно содержат лампы и транзисторы. В медицинской аппаратуре применяются простые, пассивные «Г» и «П» – образные фильтры.
