Расчет распределения температуры в твэл.(стр. 102 кн., стр 12 лк)
Температура поверхности ТВЭЛ на i участке определяется соотношением:
В
случае кипения водяного теплоносителя
на i
участке
для определения превышения температуры
поверхности ТВЭЛ
относительно температуры насыщения
для давления, равного давлению в 1
контуре, используются соотношения:
где
2. Решение уравнения теплопроводности для цилиндрического элемента методом конечных разностей. (стр 13 лк, стр 83 кн.)
Решения уравения теплопроводности конечно-разностными методами.
Нестационарное уравнение теплопроводности в цилиндрической геометрии:
a=
-коэфициент
теплопроводности; c-теплоемкость,
ρ-плотность
λ,с,ρ- не изменяется от времени и не зависит от координат.
qin-задана
Начальные условия:
T(r,е=0)=T(r)-задано
|r=0=0
Граничные условия:
|r=y=α(T(ry,t)-ts)
|r=ry=α(ts-T(ry,t)
Найти поле температур T(r) в любой момент времени, начиная от 0
|r=0=0
|ry=α(ts-T(ry))

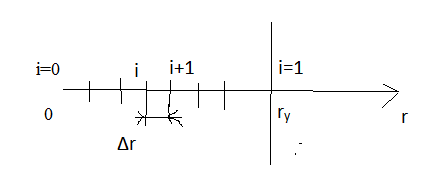

Конечно-разностные аналоги производных
∆r-шаг расч. Сетки
;
;
=∆tn;
ri=∆r*i
Ti0-задано 0 ≤ I ≤ N
Ti1-необходимо найти
3. Расчет распределения температуры в блоке твердого замедлителя.
Распределение температуры в блоке замедлителя (стр. 105 книга)
В случае, если функцию замедлителя в реакторе выполняет графит, необходимо провести расчёты, позволяющие определить температурный режим эксплуатации блоков замедлителя.
Объёмная плотность тепловыделения в замедлителе
В графитовом замедлителе выделяется до 7 % тепловой мощности реактора. Максимально напряжённые условия эксплуатации соответствуют блокам замедлителя, находящимся в центре A3.
Используем следующее приближение:
1. Тепловыделение в замедлителе обусловлено только процессами замедления нейтронов и поглощения гамма-квантов;
2. Вся кинетическая энергия нейтронов превращается в тепловую за счёт упругих столкновений;
3. Тепловыделение за счёт упругого замедления нейтронов пропорционально плотности делений.
В этом приближении для блока замедлителя, размещённого в центре активной зоны, можно воспользоваться соотношением:
где En = 5 МэВ – энергия нейтронов деления, E f = 200 МэВ – энергия деления, Σξs – замедляющая способность графита,_ Σξs – средняя замедляющая способность материала A3 (гомогенизированная A3), V аз –объём A3. Значение _Σξs определяется в ходе нейтронно-физического расчёта реактора, а замедляющая способность чистого графита составляет 0.0613 см-1. Величина Δ = (4 6) характеризует отношение количества теплоты, выделившейся за счёт гамма-квантов к количеству теплоты, выделившейся за счёт нейтронов.
Для расчёта _Σξs используется соотношение.
где Sяч – площадь поперечного сечения ячейки A3; Si – площадь поперечного сечения ячейки, занятая соответствующим конструкционным материалом (топливо, сталь, теплоноситель, замедлитель);( Σξs )J– замедляющая способность j-го материала.
Если материал составляют несколько элементов, например сталь, то для определения значения Σξs используется соотношение:
где ξm – средняя логарифмическая потеря энергии нейтрона при упругом рассеянии на элементе m; N m – ядерная концентрация данного элемента;Ϭ sm –микросечение рассеяния нейтрона на элементе т.
Расчёт распределения температуры в центральном
блоке замедлителя
При проведении предварительных расчётов можно допустить, что
температуры на внутренней и внешней поверхностях ТК равны. Температуру на внутренней поверхности технологического канала можно приблизительно определить по соотношению:
где tI/2 – температура теплоносителя на участке с индексом «I/2», α I/2 коэффициент теплоотдачи на этом же участке, q* – поверхностная плотность теплового потока:
Температура на внутренней поверхности блока замедлителя определяется соотношением
Где tЦтк внешн= tЦтк внутр; ϬТКз– толщина зазора между трубой ТК и внутренней поверхностью блока замедлителя; λ з– коэффициент теплопроводности газовой смеси, прокачиваемой через зазор при температуре ~ 40 °С.
Распределение температуры в центральном блоке замедлителя описывается выражением:
Где
R
тк внешн
r
R,
_λ
–
среднее значение коэффициента теплопровод-
ности графита, R э – эквивалентный радиус блока замедлителя.
Для блока замедлителя, представляющего собой в поперечном сечении многоугольник, э R определяется соотношением:
где F – площадь поперечного сечения блока. Для квадратного сечения
со стороны квадрата а:
