2.4 Для закріплення заготовки безпосередньо на столі верстата користуються прихватами з болтам і притисками.
Прихват I є найпоширенішим. Отвір 1 для болта зроблено довгастим, що дає можливість пересувати прихват щодо закрепляемой заготовки. Такі отвори зроблені у всіх прихватів, показаних на рис. 60. Гвинт 2 у прихвата II служить замість підкладки під прихват. Виступ 3 у прихвата III, а також виступ 5 у прихвата IV дають можливість користуватися прихватами без підкладок. Уступом 4 прихват III лягає на деталь. У прихвата IV знята фаска 6, щоб він не заважав роботі фрези при обробці відповідних поверхонь заготовок.

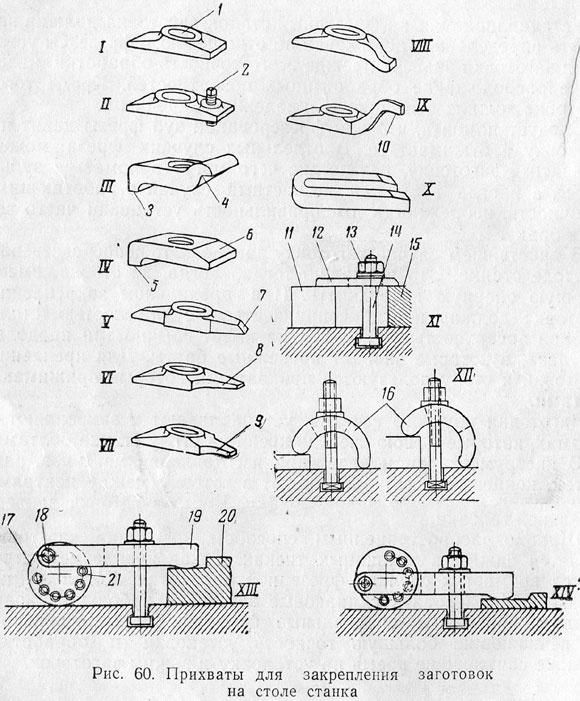

Рис.2.3 Прихвати для закріплення заготовок на столі станка.
Часто доводиться застосовувати прихват з витягнутим кінцем (прихвати V, VI і VII). Кінці 7, 8 і 9 таких прихватів зазвичай заводять під вдадіни або спирають на виступи заготовки. Прихватом VIII можна користуватися без підкладок.Прихват IX зручний у тих випадках, коли у заготівлі є западини або виїмки, куди виступом 10 вводять прихват. Дуже зручний простий у виготовленні прихват X. Щоб зняти його, не потрібно зовсім згортати гайку, а досить зліпка послабити її і зрушити прихват в сторону.На рис. 2.3, XI показано закріплення оброблюваної заготовки 15 прихватом 12, який одним кінцем спирається на заготівлю 15, а іншим - на підкладку 11. Болт 14, плоска головка якого входить в Т-подібний паз столу, проходить крізь прихват. Загортаючи ключем гайку 13, притискають прихват до підкладці і так закріплюють заготовку.В якості підкладок під прихвати використовують різні бруски та інші відповідні по висоті деталі.Дуже зручним в роботі є переставний по висоті прихват, показаний на мал. 60, XII.
Переставляючи дугоподібний прихват 16, що має в центрі довгасте отвір, їм притискають різноманітні по висоті заготовки.
Такий же переставний по висоті прихват показаний на рис. 60, XIII. Підкладка прихвата зроблена у вигляді круглого диска 17, що обертається на ексцентрично розташованої осі 18, що проходить через проріз прихвата 19. У диску 17 просвердлені шість отворів. Залежно від необхідної висоти установки в те чи інше отвір встановлюють штифт 21, на який спирається прихват 19. Таким чином, прихват має три опори: вісь 18, штифт 21 і затискають деталь 20. На рис. 60, XIV показаний прихват в самому нижньому положенні кріплення. Заготівля затискається за допомогою болта подібно прихопити на рис. 2.3, XI.
Деякі заготовки можна надійно закріпити за допомогою притисків. На рис. 2.4 показаний притиск 4, нижній кінець якого 6 входить в Т-подібний паз стола верстата. Опорна губка 1 має такий же нижній кінець 6, що входить в паз столу. Закріплюються заготовки 2 затискаються болтом 5, підтискає рухому губку 3. Болт 5 має нахил для кращого закріплення заготовкі.шал роботі фрези при обробці відповідних поверхонь заготовок.

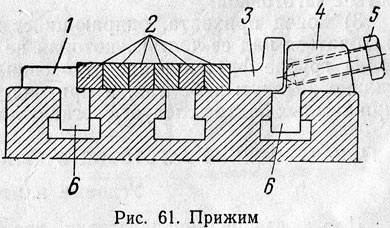

Рис 2.4 Притискачі.
Правила закріплення заготовок на столі верстата
Незважаючи на те що кріплення заготовки на столі фрезерного верстата є найпростішим випадком, воно вимагає досвіду.При закріпленні на столі за допомогою прихватів необхідно запам'ятати ряд основних правил:
1) болт, що кріпить прихват, необхідно встановлювати можливо ближче до заготівлі, для чого треба застосовувати прихвати з довгастими отворами;
2) прихват повинен спиратися на підкладку однакової висоти з заготівлею;
3) кінець прихвата, що спирається на заготівлю, не повинен знаходитися над її частиною, яка не лежить щільно на столі;
4) грубе фрезерування заготовки слід проводити при сильно затягнутих болтах, а при чистовому фрезеруванні гайки притискних болтів слід злегка ослабити.
