53. Учет конструкции дорожной одежды

Дорожная одежда включает в себя покрытие 1, основание 2 и дополнительный слой основания. При этом если грунты земляного полотна – пылеватые, то дополнительный слой основания является дренирующим и устраивается на всю ширину земляного полотна. При песчаных грунтах, супесях и при первом типе местности дополнительный слой основания является подстилающим и устраивается на ширину проезжей части и укрепительных полос.

Поперечный профиль проезжей части и дорожной одежды вычерчивают в масштабе 1 : 100 или 1 : 50. Вертикальный и горизонтальный масштабы одинаковы.

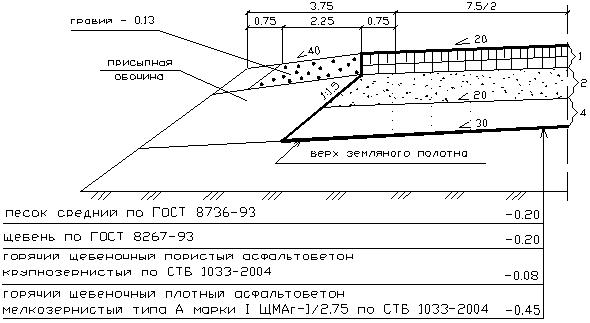

Примеры конструкции дорожной одежды:

а – с дренирующим слоем; б – с подстилающим слоем: 1 – покрытие;

2 – основание; 3 – дренирующий слой; 4 – подстилающий слой
