33. Проложение проектной линии по обертывающей и по секущей

Различают 2 приема нанисения проектной линии и 2 принципа: обертывающей, секущей

Первый принимаем при равнинном рельефе, другой по пересеченнном, причем по обертывающей преимущественно применяют для дорог низких категорий.

Отметки красной линии при проложении ее по шаблонам определяют, так же как и при нанесении проектной линии по тангенсам.

Проложение проектной линии по обертывающей – это вписывание проектной линии в рельеф местности. Проектирование по обертывающей заключается в том, что проектную линию наносят, следуя основным изгибам земной поверхности с соблюдением требований технических нормативных документов.

Проектирование по обёртывающей дает min земляных работ, удобство для работы дорожных строительных машин; устраняет мелкие выемки явл. участками продольного профиля наиболее заносимым снегом.

В холмистой местности проложение проектной линии по обертывающей возможно только на некоторых участках. Принцип нанесения проектной линии по секущей явл противоположным проектирования по обертывающей.

К проектированию по секущей прибегают в следующих случаях:

1.При подходе к водопропускным сооружениям, путепроводам

2.При пересечении влажных заболоченных впадин и коротких понижений рельефа

3.При пересечении местности изрезанной оврагами, ложбинами и мелкими возвышенностям

Проложение проектной линии продольного профиля должно рассматриваться как технико-экономическое задание, а не как только геометрически.

34.Проектирование вертикальных кривых

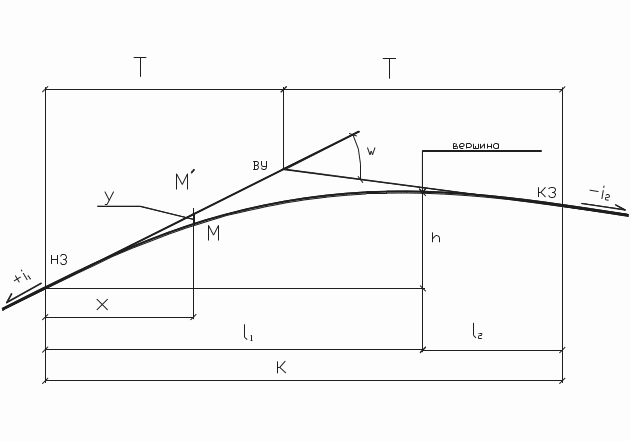

Длину вертикальной кривой К радиуса R и тангенс Т определяют по формулам:

К = ω · R = [i₁ – (-i₂)] · R; T = 0,5 · К ,м

Пикетное положение начала и конца кривой:

НЗ = ВУ - Т; КЗ = ВУ + Т.

Отметки начала и конца закругления:

Н_НЗ =Н_ВУ - Тi₁; H_K3 = H_ВУ + T(-i₂ ).

Вершина кривой (точка В) расположена на расстоянии 1₁, от ее начала и 1₂ от ее конца

l₁ =i₁R; l₂ = i₂R

Отметка вершины кривой:

H_B= H_НЗ+/-(l₁² /(2R))

Отметка точек на кривой (например, точки М) может быть вычислена двумя способами:

1-ый способ H_M= H_M-y=H_нз+xi₁-(x²/(2R))

2-ой способ H_M= H_B-h=H_в-/+(l²/(2R))

35. Проектирование кюветов, параллельных проектной линии и раздельно

Кювет-боковая водотводная канава, расположенная вдоль откоса зем полотна для сбора и отвода поверхностных вод стекающих с проезжей части и окр-щей местности.\_/, (),\/

Кювет это водоотводное соор., к ним относят: боковые канавы, кюветы, лотки, водосборные колодцы, дренажи и др.

Кюветы устраивают при низких насыпях и во всех выемках и участках с нулевыми отметками. Запрещается выводить воду из канав дорожного водоотвода в кюветы. Сброс воды из кюветов вызван необходимостью избежать длительное нахождение воды в кювете и устранять увлажнение с боков. Перед входом в выемку из кюветов воду отводят в сторону . Не допускается пропуск воды по кюветам из насыпи в выемку.

Высоту насыпи при кот. начинают и заканчивают делать кювет определяют по формуле

hнк=hк+∆y

∆y= i_п(0.5b+c)+i₀(a-c)

hк-глубина кювета

∆y-разность отметок оси дорог и бровки земл. полотна

b-ширина проезжей части

a,с-ширина обочины и укрепленной полосы

i_п, i₀-поперечные уклоны проезжей части и обочины

Начало и конец кювета определяем в зависимости от рабочих отметок насыпи, выемки расстояниями между поперечниками и выхода дна кювета.

hк=l (hнас-hкюв)/(hн+hв)

Уклон дна кювета не параллелен проектной линии, это может быть на прямых и вертикальных выпуклых кривых.

На вертик. выпуклых кривых продольный профиль дна кювета проектир. след.обр.:

а) определяют глубину кювета в водораздельной точке по фор-ле:

ОтДК=ОтВК- hк- i_п(0.5b+c)+i₀(a-c)

ОтДК-отметка дна кювета

ОтВК-отметка вертикальной кривой

б) определяют отметки дна кювета справа и слева от водораздельной точки на участке длинной 0.01К

в) за пределами участка 0.01R кювет проектируют параллельно бровке земл.полотна

Если проектная линия представляет подъем или спуск с уклоном менее 5‰, то продольный профильдна кювета проектируют след. обр. :

а) намечают точку на середине выемки при уклоне от 0 до 5‰

б) вычисляют отметки дна кювета с уклоном 5‰ в обе стороны от середины выемки до выхода на поверхность земли.

в) определяют пикетажное положение начала и конца кювета

Хк=lb/ (a+b)

a-расстояние от пов-ти земли до дна кювета в выемке

b- расстояние от условного дна кювета на пов-ти земли

l-расстояние между поперечниками
