18 Форсунки

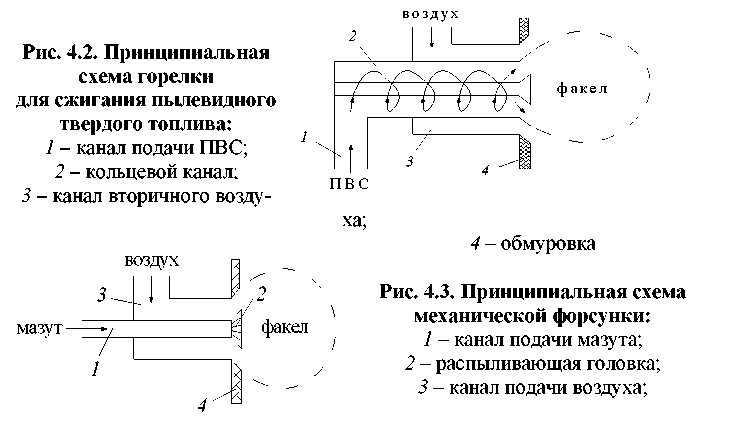

1.При сжигании твердого пылевидного топлива применяют горелки смешивающего типа
В амбразуре топочной камеры устанавливают улитку, в которой пылевоздушная смесь закручивается и по кольцевому каналу транспортируется к выходу горелки, откуда ПВС поступает в топку в виде закрученного короткого факела. Вторичный воздух, через другую аналогичную улитку в виде мощного закрученного потока, где интенсивно перемешивается с пылевоздушной смесью, образуя факел горения.
2
.При
сжигании мазута
применяют форсунки и мазутные
горелки:
Комплект мазутной форсунки
с воздушным
регистром (завихряющ.приспособление)и
другими вспомогательными приспособлениями
называется
мазутной
горелкой.
Форсунки предназн.для распыления
топлива.
Механическая форсунка. Подогретый мазут поступает в канал, перемещается в насадок, где установлен завихритель-распылитель. В результате прямолинейное движение мазута изменяется на вращательное, и мазут выбрасывается в топочную камеру. В топке мазут взаимодействует с воздушной средой и распыляется на мелкие капли. Достоинства: не нужен пар, нет движущихся частей. Недостатки: необходима двойная очистка мазута (грубая и тонкая); требуются мощные нефтенасосы; образование нагара;

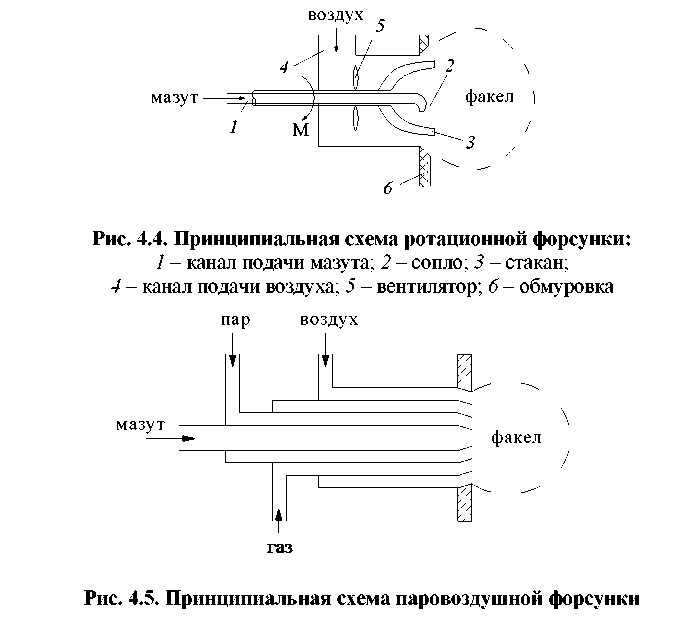

Ротационная форсунка.
Т
опливо
подается через канал и сопло на вращающуюся
чашу, дробится и сбрасывается в топочную
камеру.Воздух поступает вокруг чаши
через конус, охватывает вращающийся
поток капель и перемешивается с ним.
Достоинства: не требуется тонкая очистка
мазута от примесей; Недостатки: сложная
конструкция и повышенный уровень шума.
Паровая форсунка
Мазут с необх.скоростью попадает в струю пара, где разбивается на капли. Меньше подверж.засорению.Но дополнит.расход пара
Паромеханическая форсунка
Топливо подается в канал, по внешней поверхности которого поступает пар или сжатый воздух. Пар выходит из кана-ла и распыляет топливо на мельчайшие частички.
3. Газовые горелки. предназначены для подачи в топку газовоздушной смеси или раздельно газа и воздуха. Основной характеристикой является тепловая мощность горелки.
По способу подачи воздуха
Горелки с поступлением воздуха к месту горения за счет разрежения в топке, создаваемого дымовой трубой или дымососом, или конвекции. Смешение газа с воздухом происходит не в горелке (диффузионные горелки) факел устойчив по отношению к отры-ву, проскок пламени невозможен.
Горелки с инжекцией воздуха газом, или инжекционные.
Струя газа, поступающего из газопровода под давлением, выбрасывается из одного или нескольких сопл с большой скоростью, в результате скорость потока увеличивается, а давление в камере смешения снижается. За счет разрежения в камере наружный воздух подсасывается (инжектируется) в горелку и при движении по камере смешивается с газом
Смесь газа и воздуха проходит камеру смешения и поступает в его расширяющуюся часть – диффузор, где скорость смеси снижается, а давление при этом возрастает, после чего газовоздушная смесь проходит через распределительную решетку – рассекатель, или поступает в коллектор с огневыми отверстиями и попадает в топку, где сгорает в виде маленьких голубовато-фиолетовых факелов.
Горелки с инжекцией газа воздухом. для инжекции газа используется энергия струй сжатого воздуха, создаваемого вентилятором, а давление газа перед горелкой поддерживается постоянным с помощью регулятора. Достоинства: подача газа в смеситель возможна со скоростью, близкой к скорости воздуха; возможность использования холодного или нагретого воздуха с переменным давлением. Недостаток: использование регуляторов.
Горелки с принудительной подачей воздуха без предварительной подготовки газовоздушной среды. Смешение газа с воздухом происходит в процессе горения (т.е. вне горелки) диффузионные
Горелки с принудительной подачей воздуха и предварительной подготовкой газовоздушной смеси, или газомазутные горелки. обеспечивают заранее заданное количество смеси до выхода в топку. Газ подается через ряд щелей или отверстий, оси которых направлены под углом к потоку воздуха. Для интенсификации процесса смесеобразования и горения топлива воздух к месту смешения с газом подают закрученным потоком, для чего используют: лопаточные аппараты, тангенциальную подачу или тангенциальные лопаточные закручиватели.
