8 Горение частиц твёрдого топлива, Модель Хитрина
Стадии горения: 1) Прогрев частицы топлива, разложение углеводородов с образованием газообразных (летучих) компонентов, 2) Воспламенение летучих при температуре 350-550 градусов и их горение, 3) Прогрев комового остатка до воспламенения 1100, 4) Горение комового остатка занимает до 80 % времени от всего горения.
Модель Хитрина.
1 зона: С+О2=СО2+Q 1-частица угля
C+0,5O2=CO+Q 2- зона горения
2 зона: С+О2=СО2+Q; C+0,5O2=CO+Q; CO+0,5O2=CO2+Q
3 зона: С+ О2=СО2+Q; C+0,5O2=CO+Q; CO+0,5O2=CO2+Q; C+CO2=2CO-Q
4 зона: CO+0,5O2=CO2+Q ; C+CO=2CO-Q

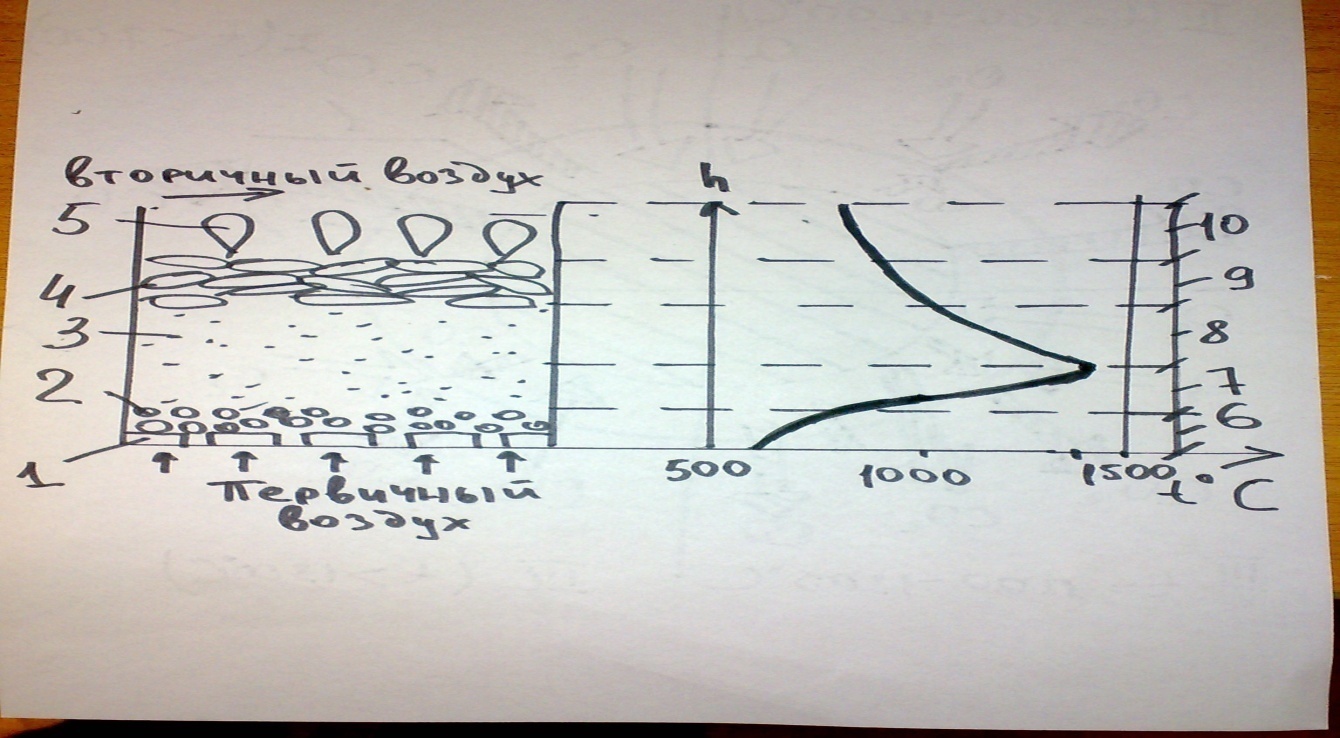

9 Горение твёрдого топлива в плотном слое
1)Колосняковая решётка для прохода воздуха; 2) Шлак; 3)Горящий кокс; 4)Свежее топливо; 5)Надслойный шлам; 6)Зона выжига шлака; 7)Окислительная зона горения C+O2=CO2+Q; C+0,5O2=CO+Q; CO+0,5O2=CO2+Q; 8) зона горения C+CO2=2CO-Q; 9)Зона подсушки подогрева топлива и выхода летучих; 10)Зона горения летучих.
Образующийся при горении топлива шлак в виде жидких капель стекает вниз на встречу потока воздуха, оказавшись в слоях низких температур шлак охлаждается и колосняковой решётки достигает уже в твёрдом состоянии. Его переодически удаляют с решётки. Воздух поступающий в слой топлива через решётку называют первичным.Если первичного топлива не хватает для полного горения, то в надслойное пространство подают вторичный воздух. В окислительной зоне происходит полное расходование кислорода. На выходе достигается максимум температур. В восстановительной зоне протекают эндотермические реакции поэтому температура топлива снижается.
10. Горение жидкого топлива.
Св-ва мазута:плотность, вязкость, температура вспышки,температура застывания.УВ-условная вязкость-отношение времени необходимого для непрерывного истечения 200см3 мазута при данной температуре ко времени истечения этого же кол-ва дистилированной воды при t=20oC;t-вспышки(80-140)оС-темп. при которой нагретое топливо выделяет достаточное кол-во нагрева для того, чтобы смесь этих паров с окруж. воздухом могла вспыхнуть при поднесении к ней пламени; t-застывания(-5;-42) оС-темп. при которой мазут загустевает на столько,что при наклоне пробирки с мазутом на 45 оС к горизонту его уровень ост. неподвижным в течении 1м.Топочные мазуты делятся на 3 гр. по содержанию серы:1)Малосернистые,2)Сернистые,3)высокосернистые.
11 Принципы сжигания газообразного топлива
Температура воспламенения в воздухе - это температура, которую должен иметь, чтобы начался самопроизвольный процесс горения за счет выделения теплоты горящими частицами газа без подвода теплоты извне. (метан 654…790 °С)
Объемное содержание горючего газа в газовоздушной смеси, ниже (выше)которого пламя не может самопроизвольно распространяться в этой смеси при наличии или внесении в нее источника высокой температуры, называется нижним (верхним) пределом воспламенения, или нижним (верхним) пределом взрываемости данного газа.
Для того чтобы своевременно обнаружить утечки, горючие газы подвергают одоризации, т.е. придают им резкий специфический запах.
Принципы сжигания газообразного топлива
Диффузионный – в топку газ и воздух в необходимых количествах подают раздельно, а смешение происходит в топке.
Кинетический – в горелку подают полностью подготовленную газовоздушную смесь с избыточным количеством воздуха. Воздух смешивается с газом в смесителях, и смесь быстро сгорает в коротком слабосветящемся пламени при обязательном наличии стабилизатора горения.
Смешанный – в горелку подают хорошо подготовленную смесь газа с воздухом, содержащую только часть (30…70 %) воздуха, необходимого для горения. Этот воздух называют первичным. Остальной (вторичный) воздух поступает к факелу (устью горелки) путем диффузии.
Наличие устойчивого пламени является важнейшим условием надежной и безопасной работы котельного агрегата
