28. Сепарационные устройства.

Сепаратор — аппарат, производящий разделение продукта на фракции с разными характеристиками. Сепаратор отделяет воду от пара.

Паросепара́тор (сепаратор пара, паросушитель) — устройство для отделения капельной влаги от водяного пара (паросушения). Пар, не содержащий влаги, называют сухим, содержащий влагу — насыщенным или перенасыщенным.

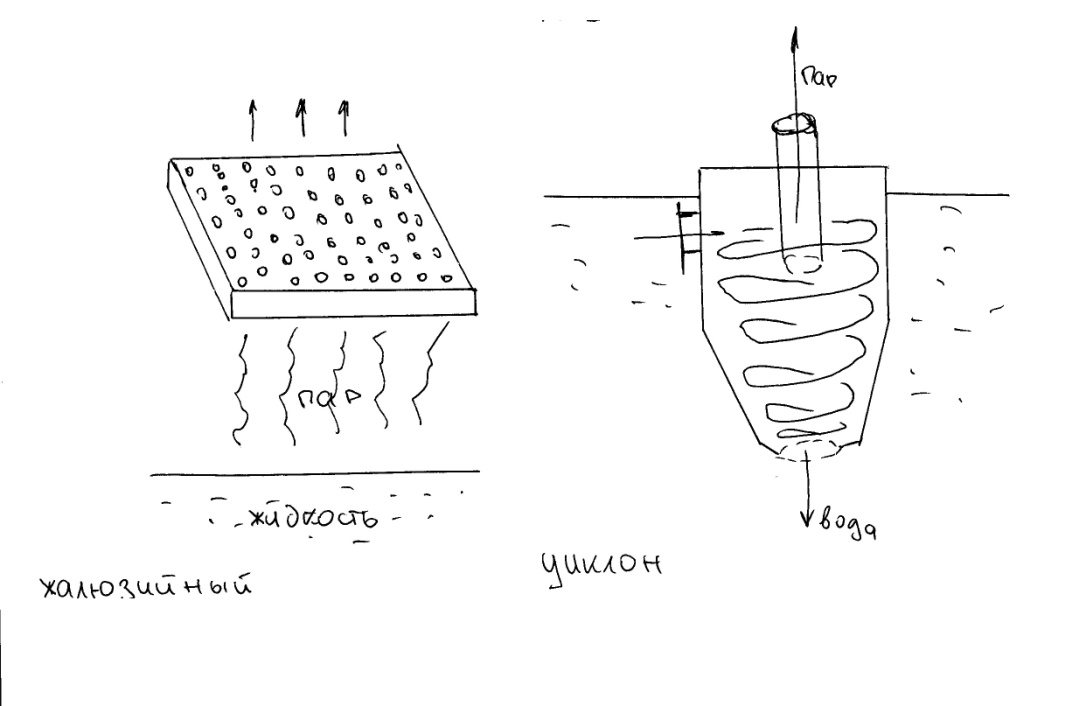

1. Жалюзийный сепаратор - выполняется из профильных пластин собранных в пакеты. Пар поднимается по извилистому пути расположенному между пластинами а влага оседает на поверхности пластин. Над пластинами устанавливается дырчатый лист который улавливает прошедшие через пластины одиночные капли воды.

2. Внутрибарабанный циклон – это это центробежные сепаратор расположенные внутри барабана в объёме жидкости. Пароводяная смесь вводится тангенциально в вертикальные стальные цилиндры, благодаря чему возникает вихревое движение внутри корпуса. При этом вода как наиболее тяжелая отжимается к стенкам циклона и стекает вниз.

3. В ыносной циклон – такой же центробежный сепаратор расположенный вне барабана.

29. Каркас котла.

Каркас котла - несущая конструкция воспринимающая вес котла и обеспечивающая требуемое взаимное расположение его элементов. Каракас состоит из колонн, опорных и вспомогательных балок, колонны выполняются из швеллеров или двутавров сваренных между собой с помощью центральных планок. Для того чтобы предохранить каркас от неравномерного нагрева его выносят за обмуровку. В случае если не удается вынести опорные балки из зоны высоких температур их охлаждают воздухом проходящим внутри этой опорной балки. Частью опорной конструкции являются помосты необходимые для монтажа и обслуживания котла. Помосты выполняются из листов рифленой стали. Между собой помосты соединяются металлическими лестницами. Угол наклона лестниц 60 градусов а ширина не менее 600 мм. Одна из опор нижнего барабана неподвижна а остальные подвижны. Верхние барабаны как правило опор не имеют, они лежат на трубах конвективного пучка и экранах, а они на опорах нижнего барабана.

30. Гарнитура котла.

Гарнитура котла - Устройство для обслуживания котла: Лючки, гляделки, лазы, обдувочные аппараты, дробоочистительные установки, взрывные предохранительные клапаны.

Взрывные предохранительные - для соединения топки котла с атмосферой в случае хлопка или взрыва в них, с целью предохранения котла от разрушения. Их распологают в обмуровке топки, водяного экономайзера перед насосом.

Обдувочные аппараты – для очистки поверхностей нагрева от золошлаковых отложений. При сжигании топлива с серой, оксидами кальция, калия на конвективных поверхностях образуются труднотчищаемые отложения, их отчищает система дробоочистки .

31. Обмуровка топки

Система огнеупорных и теплоизоляционных ограждений предназначенная для уменьшения тепловых потерь и обеспечения газовой плотности.

Температура наружной поверхности обмуровки не должна быть выше температуры окружающего воздуха больше чем на 25⁰С.

Бывает тяжелая и облегченная

Облегченная Тяжелая

К аркасная на трубная огнеупорный кирпич (футеровка)

облицовочный кирпич толщина 380-640 мм

для котлов малой производительности

Футеровка + теплоизоляционные шлакобетонный слой

плиты стальные листы 300-500 мм теплоизоляционные плиты

обмазка из газоплотной

штукатурки 110-300 мм

На трубная состоит из нескольких слоев теплоизоляционных материалов, которые накладываются на трубы и держаться на трубах.
