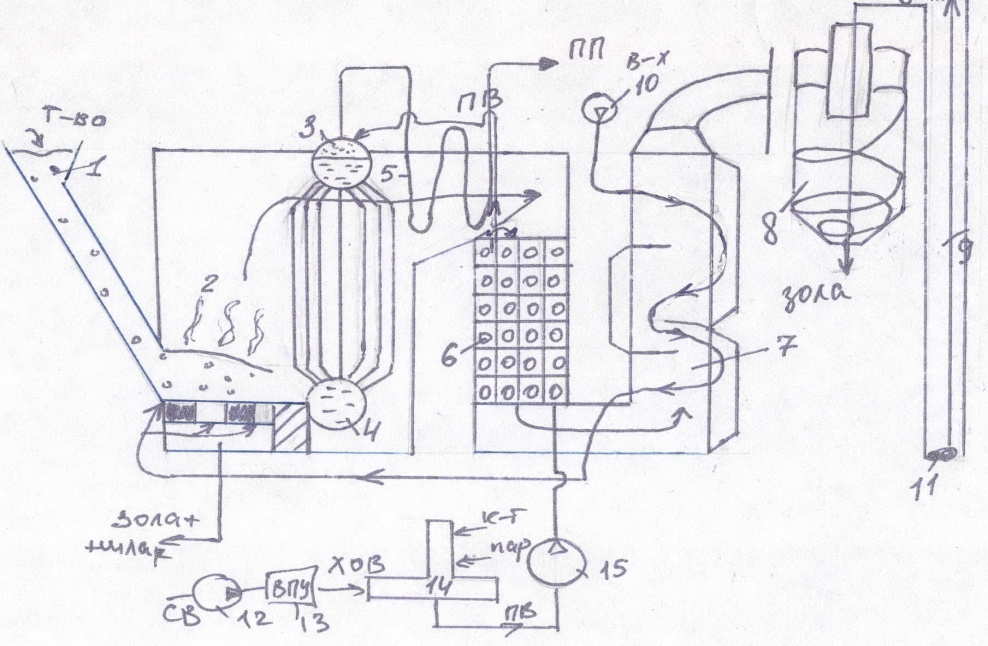

1.Технологическая схема тгу

Топливный бункер 2.Топка 3.Верхний барабан 4.Нижний барабан котла 5.Пароперегреватель 6.Водяной экономайзер 7.Воздухоподогреватель 8.Золоуловитель

9.Дымовая труба 10.Вентилятор 11.Дымосос 12.Насосы сырой воды 13. Водоподготовит. Установка 14.Деератор 15.Питательные насосы.

2. Классификация источников тепловой энергии.

ИСТОЧНИКИ ЭНЕРГИИ

Первичные Вторичные

Н евозобновляемые Возобновляемые (промышл. и бытовые отходы,

отработ-е горючие в-ва,

Органич. Ядерное (энергия солнца, ветра, нагретые вентиляц. выбросы,

топливо топливо гидроэнергия рек, эн-я уходящие газы топливосжиг-х

морей и океанов, биомасса, установок)

геотерм. источ.)

Первичные энергоресурсы являются следствием только природных энергоресурсов.

Вторичные энергоресурсы возникают как побочный продукт деятельности человека.

5 Топливо: определение, классификация, основные виды для тгу

Топливом называют вещества, которые в результате физико - химических процессов способны выделять тепловую энергию и которые на данном развитии техники экономически целесообразно использовать для выработки энергии

Классификация топлива:

Агрегатное сост.	Природное топливо	Искусственное топливо
Твёрдое	Ископаемое: Бурый уголь, каменный уголь, антрацит, горючий сланец Возобновляемое: древесина	Торфяной брикет, буроугольный брикет, кокс, полукокс, древесный уголь, древесные отходы ,с/х отходы
Жидкое	нефть	Мазут, дизельное топливо, бензин, керосин
Газообразное	Газ: природный, попутный	Газ: сжиженный, коксовый, доменный, пиролизный

Для ТГУ основными видами топлива являются: из твёрдых топлив- ископаемые угли, из жидких- мазут, из газообразных- природный газ

7 Состав топлива

Все виды топлива состоят из компонентов которые можно разделить на горючие и негорючие. Количество и качество горючих компонентов определяют его тепловую ценность,а негорючие «засоряют» топливо, образуя как бы балласт, который ухудшает качество и тех показатели топлива, снижает его тепловую ценность. В элементарную основу твёрдого и жидкого топлива входит 5 хим элементов: углерод, водород, кислород, азот и сера, также содержит минеральные примеси, из которых в процессе сжигания образуется зольный остаток А и влага W. Зола и влага составляют внешний балласт топлива. К внутреннему балласту относится входящие в его состав азот и кислород. Углерод, водород и сера явл горючими элементами. Газообразное топливо представляет собой смесь горючих и негорючих газов. Объёмный состав топлива принято указывать в процентах. Обычно задаётся состав сухого газа при нормальных условиях. В газообразном топливе могут содержаться примесив виде водяных паров, смол, пыли. Основным компонентом природного газа является метан CH4- 80-98%. В природный газ добавляют C2H5SH 16 г. На 1000 м3 обеспечивает запах.
