1.2.3 Б) Гидростатические уровнемеры

Принцип действия основан на измерении давления столба жидкости h при постоянстве плотности контролируемой среды p =  g h

По принципу действия различают уровнемеры:

_{- с непрерывной продувкой воздуха через пневмосистему (пьезометриче-}

ский)

_{- с непосредственным измерением столба жидкости с применением тех-}

монометра

Пьезометрические

1 - резервуар, 2 - пьезотрубка, 3 - ротаметр, 4 - ре- гулирующий вентиль, М - манометр

Когда уровень h превышает давление р в пьезот- рубке воздух не выходит, при увеличении давления воздух начинает барбатировать жидкость Р =  g Н. Ме- тод применяется для измерения уровня вязких сред.

Непосредственное измерение уровня с применением техмонометров

В датчиках обязательно применение уравнительного сосуда небольшого

уровня заполненного той же жидкостью, что и в резервуаре, где контролируют давление.

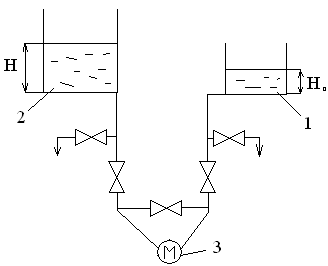

1 - уравнительный сосуд, 2 - контролируемый сосуд, 3 - дифманометр

Давление в одном сосуде постоянно т.к. Н₀ постоянно, во втором – давление зависит от уровня в сосуде 2, поэтому показания зависят только от

уровня в сосуде 2. Эта схема контролируемого дав- ления в открытых резервуарах, изменение атмосферного давления не вызывает погрешности.

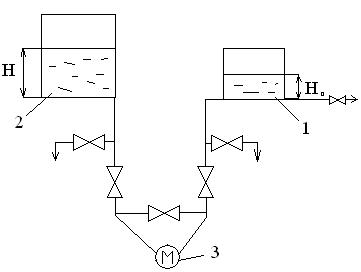

Схема измерения уровня в резервуа- рах под давлением.

В данной схеме уравнительный сосуд

находится на верхнем уровне резервуара. Давление над жидкостью в обоих сосудах

одинаково, поэтому разность давлений между уровнями зависит только от Н. Манометр градуируется в единицах уровня. При измерении уровней агрессив- ных и высокотемпературных сред чувствительные элементы дифманометров должны быть защищены с помощью диафрагм и уравнительных сосудов.

1.2.3 В) Электрические уровнемеры

По принципу действия делятся на емкостные (измерители и сигнализато- ры уровня) и омические (сигнализаторы уровня)

Емкостные уровнемеры

1 - металлический корпус

2 - электрод (металлический стержень)

3 - защитная пленка

4 - измерительная схема

5 - вторичный прибор

_{Металлический корпус и электрод образуют цилиндрический конденса-}

тор, его электроемкость

_{С } ^{S}

^d

h    C

Электроемкость конденсатора пропорциональна уровню жидкости в ре- зервуаре. Для измерения электроемкости используется схема 4, при этом элек- троемкость измеряется двумя методами:

- Резонансный, параллельно емкости включается катушка, образуется ко- лебательный контур, который настраивают на резонансную частоту при неко- тором уровне С (емкости h). Если h изменяется, то изменяется С, происходит срыв резонансных колебаний, нарушение резонанса фиксируется вторичным прибором.

- Электронные сигнализаторы уровня. Конденсатор включается в одно из плеч мостовой схемы, при изменении уровня меняется емкость С, изменяется напряжение измерительной диагонали данной мостовой схемы. Напряжение измеряется вторичным прибором 5, который градуируется в единицах уровня (уровнемер) ЭИВ электронноизмеритель высоты.

При измерении уровня электропроводных сред электрод 2 покрывается

изолирующими материалами. При измерении уровня агрессивных сред элек- трод выполняется из каррозионностойкого материала или покрывается плен- кой.

Омические уравнемеры

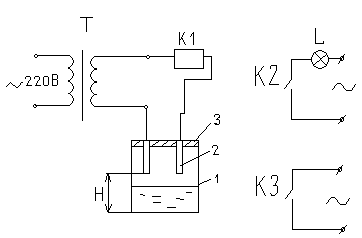

Т – трансформатор

К – реле

К1 включена в цепь вторичной обмотки трансформатора

В цепь контактов реле включена лампочка L. К3 катушки магнитного пускателя.

1- резервуар, 2- Блок электродов,

_{3-изолирующая колодка.}

Среда в резервуарах электропроводная _ =2^.10³См/м.

Принцип действия: при достижении уровня электродов жидкостью, цепь

замыкается, реле срабатывает, загорается лампочка, включается К3 и выключа- ется насос. Данные уровнемеры – сигнализаторы уровня. (ЭРСУ-М)
