1.2.2 Б) Основные сведения о выборе, установке и эксплуатации при- боров давления(пд)

Для надежного измерения давления необходимо соблюдение требование:

1) При выборе ПД нужны сведения о величине давления, диапазоне, наличие пульсаций, свойства среды, заданная точность измерения; 2) При измерении давления газов в трубах отбор импульса производится выше оси трубопровода, жидкости ниже оси трубопровода; 3) Места отбора давления должно распола- гаться вдали от поворотов ответвлений, местных сопротивлений - т.к. искаже- ние формы потока. 4) соединение отборных устройств и датчиков производят с

_{помощью импульсных трубок диаметр 10-12 мм из алюминия, меди. стали -}

раздел

сосуды.

30м длинна при Р до 10² Па и 50м длинна при Р свыше 10² Па. 5) Для защиты чувствительных элементов дд используются защитные устройства- раздели- тельные устройства, ительных мембран, разде-

лительные

А Б

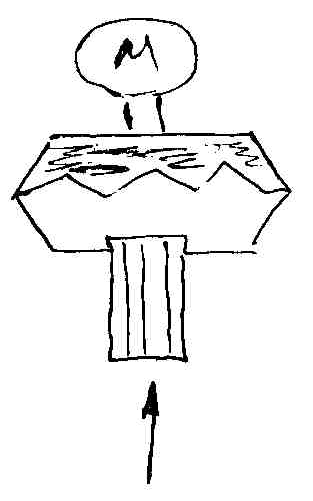

А) 1 – корпус; 2 – мембрана; М - манометр; над мембраной вода, с агрес- сивной средой контактирует мембрана из антикоррозионных покрытий.

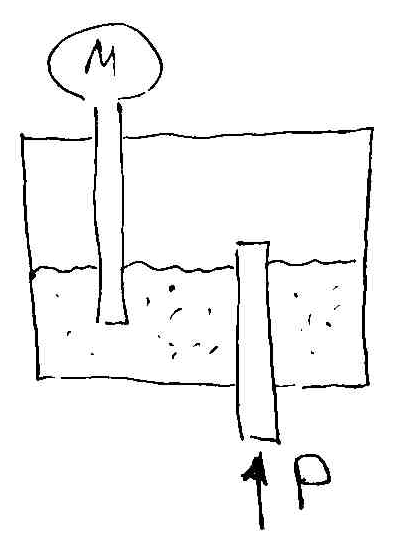

Б) корпус заполнен жидкостью не реагирующей с контактной средой.

6) пульсации потока вызывают колебание стрелки, чтобы этого избежать ставят сглаживающее устройство в виде игольчатого вентиля-трубки неболь- шой длины с малым внутренним диаметром, который создает сопротивление потока сглаживая колебания.

1.2.3 Датчики уровня жидкости

Подразделяются на:

- непрерывного действия, которые непрерывно измеряют уровень.

- прерывистого действия (дискретного действия), сигнализируют наличие уровня(сигнализаторы уровня).

По принципу действия: поплавковые, гидростатические, радиоизотопные, электрические, акустические

1.2.3 А) Поплавковые уровнемеры

Используются для измерения уровня в аппаратах. Поплавок перемещает- ся при изменении уровня жидкости.

H

^{F    g } _ ^{S ( x)dx}

0

Выравнивающая сила собственный вес поплавка G=F.

_{Принимаем, что S=const, тогда}

^{x  G} _{  g  S}

 const

Схема поплавкового уровнемера с электронным дифференциальным трансформаторным преобразователем.

При изменении уровня изменяется положение по- плавка и связанного с ним плунжера преобразователя, при этом изменение ЭДС вторичной обмотки измеряют вто- ричным прибором проградуированном в единицах уровня.

Схема буйкового уровнемера с пневматическим преобразователем.

1 - резервуар, 2 - буек, 3 - трос, 4 - вал, 5 - трубка, 6 - вал,7 - заслонка, 8 - пневмоустройство.

На конце заслонки есть сопло, которое образует пнев- моконтакт, т.е. давление зависит от взаимного расположе- ния сопла и заслонки и данная величина давления измеряет- ся манометром М.

При изменении уровня изменяется выталкивающая сила, действующая на поплавок, изменение его положения и перемещение через трос преобразуется посредством вала 4, где наматывается трос 3, поворотом торсионной трубки 5 и связанного с ней вала 6 и заслонки 7. Это приводит к изменению давления воз- духа в пневмоустройстве 8. Оно пропорционально измеряемому уровню.
