3.3.3 Соединение звеньев по принципу обратной связи
Схема замкнутого АСР приведена на рис.3
Х(Р) Х1 У(Р)
Х+ W1(P)
Хос(Р) W(P)
+1
Рис.3
W1(P) м.б. последовательное соединение различных звеньев, параллель- ное и т.д.В любом замкнутом АСР сигнал с ее выхода по каналу обратной связи поступает на ее вход. Если по направлению данный сигнал обр. связи Хос(Р) совпадает с основным Х(Р), то такая связь называется положительной. В этом случае результирующий сигнал системы Х1(Р) равен сумме данных сигналов, т.е
Х1(Р)= Х(Р)+ Хос(Р)
Положительные обратные связи применяются только в качестве внутрен-
них обратных связей, охватывающих только
Если сигнал обратной связи Хос(Р) направлен противоположно основно- му сигналу Х(Р) то такая обратная связь называется отрицательной.(рис.4)
Х(Р) Х1 У(Р)
Х+ W1(P)
Хос(Р) W(P)
-1
Рис.4
Суммарный сигнал Х1(Р) равен разности основного сигнала Х(Р) и Хос(Р)
Х1(Р)= Х(Р)- Хос(Р)
Для вывода передаточной функции рассмотрим вариант, когда в цепь включено звено с передаточной функцией W2(P).(рис.5)
Х(Р) Х1 У(Р)
Х+
W1(P)
Хос(Р)
W2(P)
Рис.5
Выходной сигнал У(Х) относительно передаточной функции W1(P),а входной – Х1(Р).
У(Р)= W1(Р)* Х1(Р) Х1(Р)= Х(Р)- Хос(Р) Хос(Р)= W2(Р)*У(Р)
У(Р)= W1(Р)[ Х(Р)- Хос(Р)]= W1(Р)[ Х(Р)- W2(Р)*У(Р)]
У(Р) + W1(Р) *У(Р) W2(Р)= W1(Р)* Х(Р)
W(Р)= У(Р)/Х(Р)= W1(Р)/1+ W1(Р)* W2(Р)
Для положительной обратной связи :
W(Р)= У(Р)/Х(Р)= W1(Р)/1- W1(Р)* W2(Р)
Для АСР изображенном на рис.3 W2(Р)=1, поэтому передаточная функ-
ция им.вид:
Для рис.4:
W(Р)= W1(Р)/1– W1(Р)
W(Р)= W1(Р)/1+ W1(Р)
3.4 Анализ точности аср
При определении точности АСР находят значение статической ошибки работы АСР (Δу).

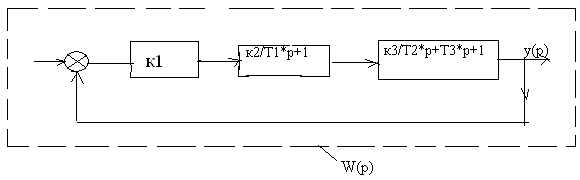

Пример: определим статическую погрешность АСР, состоящей из после- довательно – соединенных звеньев (безинерционного, инерционного, колеба- тельно–затухающего), охваченных отрицательной обратной связью:
W(р)=
к1* к 2 * к3 /(Т1* р 1) * (Т 2 * р 2 Т 3 * р 1)
2 ,
1 (к1* к 2 * к3) /((Т1* р 1) * (Т 2 * р
Преобразуем:
Т 3 * р 1))
W(р)= к1* к2 * к3 , Рассмотрим статический
(Т1* р 1) * (Т 2 * р 2 Т 3 * р 1) к1* к 2 * к3
режим, приняв р=0 (оператор):
W(р)=у установится ≥ к1* к2 * к3 , Введем обозначения: к0=к1*к2*к3 –
1 к1* к 2 * к3
общ коэффициент усиления АСР, у установ-ся=к0/1+к0=1 –
1 , В данном
1 к0
случае принимаем задан значение выходной величины у=1, у задан =1. Стати- ческая погрешность Δу определяется:
Δу=у задан – установится, Δу=1/1+к0 – статическая ошибка работы АСР. Ее можно уменьшить, увеличив…
