2.4.3. Регуляторы непрерывного действия
В АСР при наличии на входе регулятора ∆ φ. Эти регуляторы вырабаты- вают непрерывно регулирующее воздействие μ, кот. пост. на объект регулиро- вания.
Диаграмма
Работа любого АСР включает регуляторы, характеризующиеся динамиче-
скими свойствами объекта регулирования и законом регулирования, который вырабатывается данным регулятором. Зависимость выходной величины регуля- тора (μ) от входной величины регулятора (∆φ) функции времени.
μ=f (∆φ,t). Регуляторы непрерывного действия: 1) статические (пропор- циональные, П - регуляторы); 2) астатические (интегральные, И - регуляторы);
3) статические регуляторы с предварением (пропорционально- дифференциальные ПД - регуляторы); 4) изодромные с предварением (пропор- ционально-интегрально-дифференциальные, ПИД - регуляторы); 5) изодром- ные (пропорционально-интегральные, ПИ - регуляторы).
2.4.3 А) Статические регуляторы

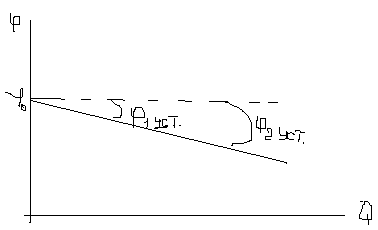

Статическое регулирование – при котором каждому положению регули- рующего органа соответствует определенное значение регулируемой величины в статическом режиме, зависящее от величины нагрузки, действующей на объ- ект регулирования. График статического режима изменения регулируемой ве- личины нагрузки, действующей на объект (притока, стока)
Q – нагрузка (приток, сток)
φ1уст., φ2 уст. – статическая ошибка – отклонение регулируемой величины от φ0 в статическом, установленном режиме. В простейшем случае μ=f(∆φ). При этом данная зависимость μ=kp∆φ
kp – коэффициент усиления регулятора kp=const, поэтому регуляторы пропорциональные

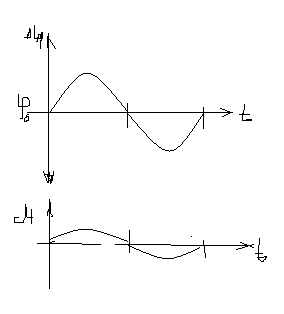

Динамическая характеристика
При этом сокращается время перехода процес- са АСР, т.е. сокращается время регулирования дан- ного параметра.
Достоинства регулятора: 1. хорошие динами- ческие свойства. Недостатки: плохие статические свойства (наличие статической ошибки – статизм), регулирующая: φст.=1/ kp, ее можно понижать, уве-
личив kp).
Область применения: для регулирования объектов, допускающих стати-
ческую ошибку регулирования и подверженных небольшим и редким возмуще- ниям.
2.4.3 Б) Астатические регуляторы (интегральные)
Закон регулироания:μ=(1/Tим)∫∆φdt
Tим – параметр настройки данных регулятором
(время полного хода исполнительного механизма под
действием регулятора при максимальной нагрузке, дей-
ствующей на объект регулирования, принимаем
∆φ=константа) μ=∆φ*t/Tим.
Достоинства: отсутствие статической ошибки (поддерживает φ0 на задан- ном уровне). Недостаток: плохие динамические свойства (при появлении ∆φ,
величина μ изменяется от 0 с постоянной скоростью медленнее, чем для П – ре- гулятора – это увеличение времени переходного процесса в АСР – увеличение времени регулирования). Данный регулятор не применяется для регулирования астатических объектов, т.к. работа АСР в данном случае будет неустойчива.
