3.5.4 Конденсаторы

В качестве конденсаторов C1-С26 выбраны конденсаторы К10-17A. Конструкция конденсатора К10-17A представлена на рисунке 3.5.4.1. Параметры конденсатора К10-17A представлены в таблице 3.5.4

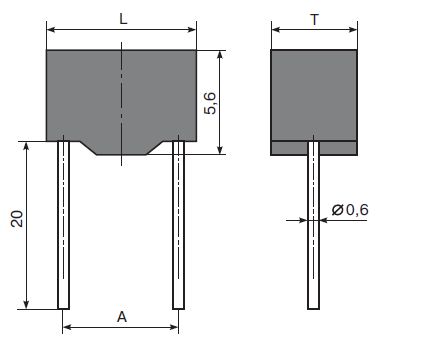

Рисунок 3.5.4.1 –Конденсатор К10-17A

Рисунок 3.5.4.2 – Внешний вид конденсатора К10-17A

Таблица 3.5.4 – Характеристики конденсатора К10-17A

Характеристики	Номинальная емкость, Ф	Рабочее напряжение, В	Рабочая температура, С
Номера конденсаторов
С1,4,7,10,13,16,19,22	0,1мк	50	-60...125
C2,5,8,11,14,17,20,23	300	50	-60...125
С3,6,12,15,18,21,24,25	1мк	50	-60...125
С26	51	50	-60...125

3.6 Расчет печатной платы

Класс точности приемника равен 3.

Массовый выпуск плат 3-го класса освоен большей частью отечественных предприятий, поскольку для их изготовления требуется рядовое, хотя и специализированное оборудование, требования к материалам и технологии не слишком высоки. Параметры печатной платы в соответствии с классом точности 3 приведены в таблице 20.

Таблица 3.6 – Параметры печатной платы в соответствии с классом точности 3

Параметр			Значение для 3 класса точности
Отношение диаметра металлизированного отверстия к толщине платы, γ			≥ 0,33
Допуск на диаметр отверстий, Δd, мм	d ≤1,0 мм	без металлизации	± 0,05
		с металлизацией	0 – 0,13
	d >1,0 мм	без металлизации	± 0,10
		с металлизацией	+ 0,05 – 0,18
Гарантийный поясок, b, мм			0,10
Допуск на диаметр контактной площадки, Δt, мм		с покрытием	± 0,05
		без покрытия	± 0,10
Допуск на подтравливание диэлектрика для ОПП, ДПП и ГПК, Δdтр, мм			0
Допуск на расположение осей отвер­стий, Td, мм		L ≤ 180 мм	0,03
		180 мм < L ≤ 360 мм	0,10
		L > 360 мм	0,15
Допуск на расположение центров кон­тактных пло­щадок, TD, мм		L ≤ 180 мм	0,15
		180 мм < L ≤ 360 мм	0,20
		L > 360 мм	0,25
Минимальное значение ширины проводника, t, мм			0,25
Расстояние между проводни­ками, s, мм			0,25
Допуск на расположение печатного проводника, Tl, мм			0,05

3.6.1 Размеры печатной платы

Размеры каждой стороны печатной платы должны быть кратными: 2,5 – при длине до 100 мм; 5,0 – при длине до 350 мм; 10,0 – при длине более 350 мм. Длина печатной платы приемника равна 175 мм, а ширина - 150 мм.

3.6.2 Размеры элементов конструкции печатной платы

Наименьший номинальный диаметр контактной площадки рассчитывается по формуле (1).

, (1)

где d – диаметр монтажного или переходного отверстия, мм;

Δd_в.о. – верхнее предельное отклонение диаметра монтажного отверстия, мм;

b – гарантийный поясок контактной площадки, мм;

Δt_в.о. – верхнее предельное отклонение диаметра контактной площадки, мм;

Δd_тр – значение подтравливания диэлектрика в монтажном отверстии, мм;

T_d – допуск на расположение осей отверстий, мм;

T_D – допуск на расположение центров контактных площадок, мм;

Δt_н.о. – нижнее предельное отклонение диаметра контактной площадки, мм.

Диаметр отверстия d рассчитывается по формуле (2).

, (2)

где γ – отношение диаметра металлизированного отверстия к толщине платы;

h_п – толщина печатной платы.

Диаметр отверстия d найдем по формуле (2):

Наименьший номинальный диаметр D найдем по формуле (1):

=0,6+0,05+0,4+0,1+(0,15²+0,25²+ 0,1²)^0,5 =1,415

Номинальное расстояние l для прокладки n-го количества проводников между двумя контактными площадками рассчитывают по формуле (3):

(3)

где D₁, D₂ – диаметры контактных площадок, мм;

t – минимальное значение ширины проводника, мм;

n – количество проводников, шт.;

s – номинальное расстояние между проводниками, мм;

T_l – позиционный допуск на расположение проводника, мм

Номинальное расстояние l для прокладки n-го количества проводников между двумя контактными площадками найдем по формуле (3):

=1,415+0,45+0,9+0,1=2,865
