3.5.1.4 Микросхема к561ла7

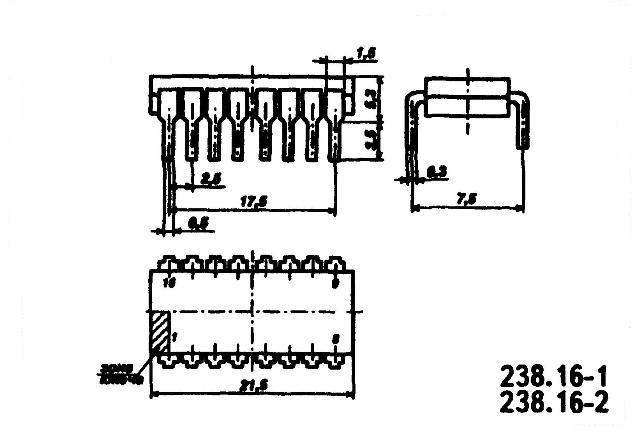

Рисунок 3.5.1.4 – Микросхема К561ЛА7

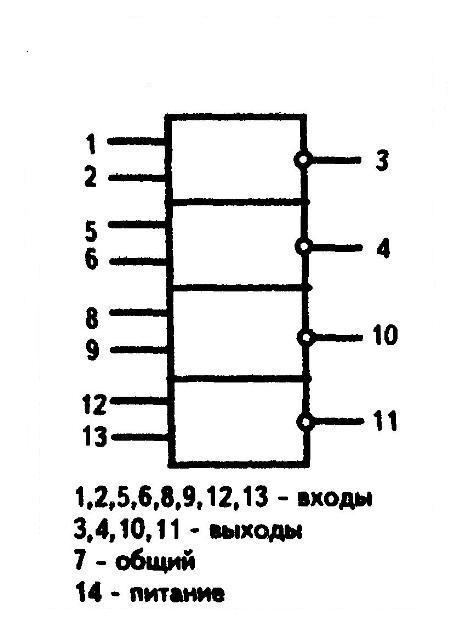

Рисунок 3.5.1.4 – Выводы микросхемы К561ЛА7
Таблица 3.5.1.4 – Технические параметры микросхемы К561ЛС2
Характеристика |
Значение |
Ток потребления при низком уровне на выходе и напряжении источника питания 18 В, мА |
0,15 |
Выходной ток высокого уровня, мА |
0,42 |
Выходной ток низкого уровня, мА |
0,42 |
Время задержки распространения при выключении, нсек |
220 |
Время задержки распространения при включении, нсек |
220 |
Температура окружающей среды, 0С |
-45...+85 |
3.5.1.5 Микросхема к561ие8
Рисунок 3.5.1.5 – Микросхема К561ИЕ8

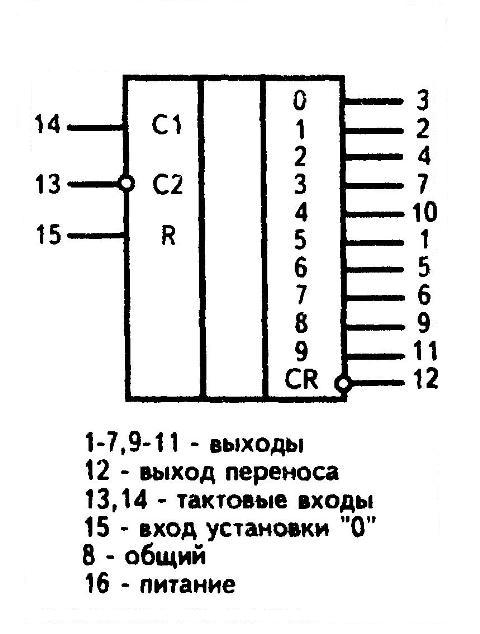

Рисунок 3.5.1.5 – Выводы микросхемы К561ИЕ8
Таблица 3.5.1.5 – Технические параметры микросхемы К561 ИЕ8
Характеристика |
Значение |
Напряжение питания, В |
3...15 |
Ток потребления при максимальном напряжении питания,А |
0,2 |
Выходной ток низкого уровня, А |
0,18 |
Время задержки распространения, нсек |
1700 |
Частота входного сигнала, МГц |
2 |
Температура окружающей среды, 0С |
-45...+70 |
3.5.1.6 Микросхема К176ИЕ12
Рисунок 3.5.1.6 – Микросхема К176ИЕ12
Рисунок 3.5.1.6 – Выводы микросхемы К176ИЕ12
Таблица 3.5.1.6 – Технические параметры микросхемы К561ЛС2
Характеристика |
Значение |
|
Напряжение питания, В |
3...15 |
|
Мощность потребления, мкВт/вентиль |
0,4 |
|
Выходной ток низкого уровня, А |
0,18 |
|
Потребляемая мощность, не более, мВт |
50 |
|
3.5.2 Транзисторы
3.5.2.1 Транзистор КТ315Б

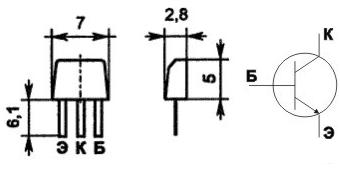

Рисунок 3.5.5.1 – KT315

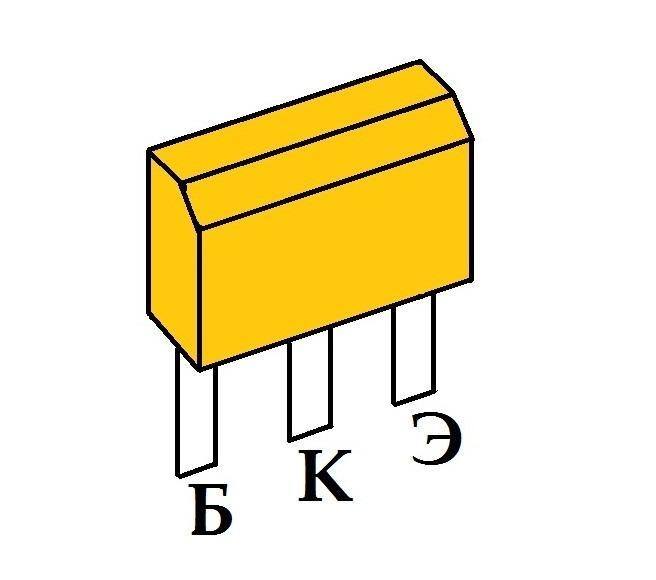

Рисунок 3.5.5.2 – Внешний вид транзистора КТ315
Таблица 3.5.2.1 – Технические параметры транзистора КТ315Б
Характеристика |
Значение |
Макс. напр. к-б при заданном обратном токе к и разомкнутой цепи э.(Uкбо макс), В |
20 |
Макс. напр. к-э при заданном токе к и заданном сопр. в цепи б-э.(Uкэr макс), В |
20 |
Максимально допустимый ток к ( Iк макс,А) |
0.1 |
Статический коэффициент передачи тока h21э мин |
50 |
Граничная частота коэффициента передачи тока fгр, МГц |
250.00 |
Максимальная рассеиваемая мощность к (Рк,Вт) |
0.15 |
3.5.3 Резисторы
Резисторы R1–R39 типа МЛТ. Резисторы МЛТ постоянные металлопленочные лакированные теплостойкие. Металлодиэлектрические с металлоэлектрическим проводящим слоем неизолированные, для навесного монтажа. Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов. Внешний вид резистора показан на рисунке 3.5.3.2
Рисунок 3.5.3.1 – Чертеж корпуса резистора

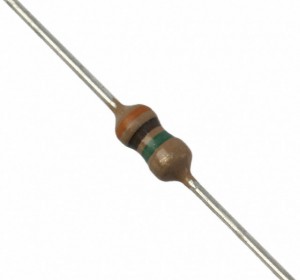

Рисунок 3.5.3.2 – Внешний вид резистора
Таблица 3.5.3.1 – Характеристики резистора
Номер резистора |
Тип |
Номинальная мощность, Вт |
Номинальное сопротивление, Ом |
Предельное напряжение, В |
Диапазон температур, °С
|
R1,5,9,13,17,21,25, 29,39 |
постоянный |
|
10к |
|
|
R2,6,10,14,18,22,26,30 |
|
100к |
|
|
|
R3,4,7,8,11,12,15,11, 19,20,23,24,27,28,31,32,33 |
0,125 |
51к |
150 |
-55…125 |
|
R34 |
|
10м |
|
|
|
R35 |
|
510к |
|
|
|
R37 |
750 |
|
|||
R38 |
1к |
