3.2 Способ нанесения рисунка печатных проводников
Для нанесения рисунка печатного монтажа на печатную плату в производстве наиболее часто применяют три способа: офсетная печать, сеткография и фотопечать. Критериями выбора способа являются плотность монтажа, объемы производства (единичное, серийное или массовое), производительность оборудования. Так как устройство не требует большой точности , выбран сеткографический метод. При сеткографическом методе заранее заготавливается трафарет – сетка, на которой открытыми ячейками образован рисунок платы. Рисунок на печатную плату наносится путем продавливания специальной краски через трафарет с помощью резиновой лопатки (ракеля). Классы точности плат, изготавливаемых с использованием сеткографического метода, аналогичны методу офсетной печати. Сеткография обеспечивает высокую производительность и экономичность в условиях массового производства.
3.3 Материал основания печатной платы
В качестве основания печатной платы выбран двусторонне фольгированный стеклотекстолит толщиной 1,5 мм. Выбор объясняется доступностью и дешевизной материала.
3.4 Материал токопроводящего покрытия
При изготовлении ПП в качестве токопроводящего покрытия используют электролитическую стандартную медную фольгу. Преимущественное использование меди обусловлено ее хорошей проводимостью.
3.5 Элементная база
3.5.1 Микросхемы
3.5.1.1 Микросхема К561ТЛ1

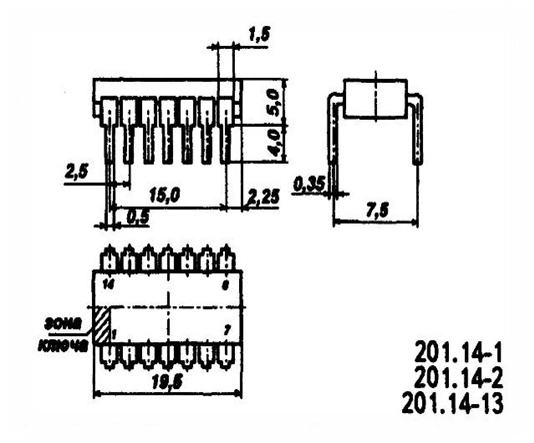

Рисунок 3.5.1.1 – Микросхема К561ТЛ1
Рисунок 3.5.1.1 – Выводы микросхемы К561ТЛ1
Таблица 3.5.1.1 – Технические параметры микросхемы К561ТЛ1
Характеристика |
Значение |
Напряжение питания, В |
3...15 |
Ток потребления, мА |
0,03 |
Выходной ток низкого уровня, мА |
0,42 |
Напряжение срабатывания, В |
2,8 |
Напряжение отпускания, В |
2,2 |
Время задержки распространения, нсек |
600 |
Температура окружающей среды, 0С |
-45...+85 |
3.5.1.2 Микросхема к561лс2

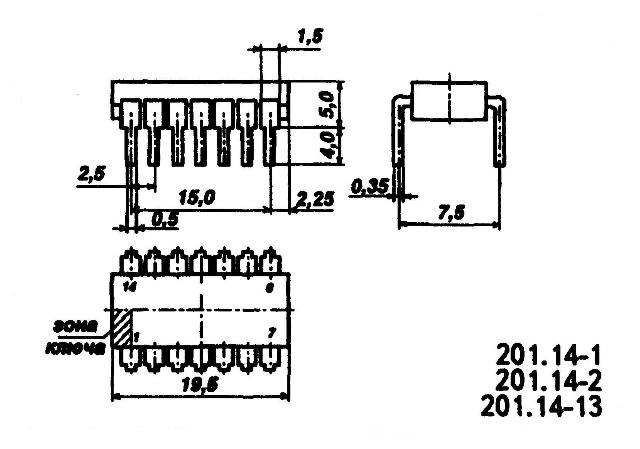

Рисунок 3.5.1.2 – Микросхема К561ЛС2

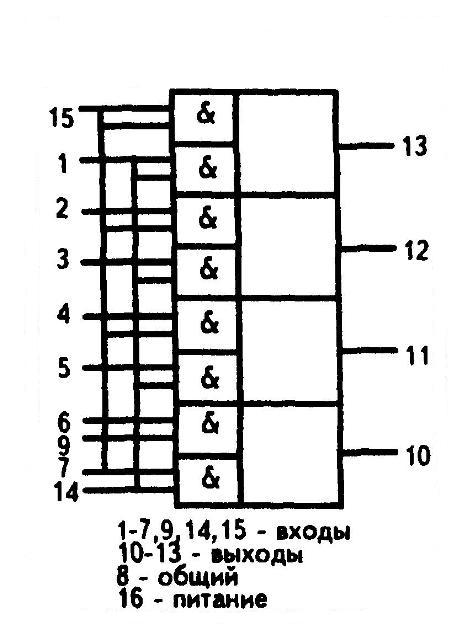

Рисунок 3.5.1.2 – Выводы микросхемы К561ЛС2
Таблица 3.5.1.2 – Технические параметры микросхемы К561ЛС2
Характеристика |
Значение |
Ток потребления при низком уровне на выходе, мА |
0,7 |
Выходной ток высокого уровня, мА |
0,09 |
Выходной ток низкого уровня, мА |
0,37 |
Время задержки распространения при включении, нсек |
280 |
Время задержки распространения при выключении, нсек |
280 |
Температура окружающей среды, 0С |
-45...+85 |
3.5.1.3 Микросхема к561ле6
Рисунок 3.5.1.3 – Микросхема К561ЛЕ6

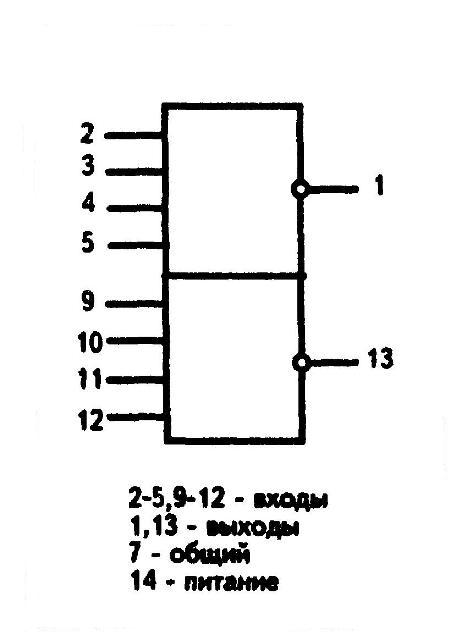

Рисунок 3.5.1.3 – Выводы микросхемы К561ЛЕ6
Таблица 3.5.1.3 – Технические параметры микросхемы К561ЛЕ6
Характеристика |
Значение |
|
Ток потребления при низком уровне на выходе, мА |
0,15 |
|
Выходной ток высокого уровня, мА |
0,24 |
|
Выходной ток низкого уровня, мА |
0,24 |
|
Ток потребления при низком уровне на выходе и напряжении источника питания 18 В, мА |
0,15 |
|
Время задержки распространения при включении, нсек |
235 |
|
Время задержки распространения при выключении, нсек |
340 |
|
Температура окружающей среды, 0С |
-45...+85 |
