4.4.3.6. Правило 6
Таблиця 25
Універсальне відношення 6:
-
№викладача
Прізвище
Кафедра
Курс
Семестр
П3
Сидорів
УЕР
К1
7
П2
Петров
Стан
К2
6
П2
Петров
Стан
К3
8
П5
Муха
Стан
К4
6
-
-
-
К5
7
П5
Муха
Стан
К6
6
П5
Муха
Стан
К7
8
П1
Іванов
Стан
К4
6
П4
Шевченко
АТЗ
-
-
П6
Савенко
УЕР
-
-
Правило 6. Якщо тип бінарного зв'язку m : n , m : n, m : n , або m : n, то необхідно три відношення: по одному для кожної сутності, причому ключ кожної сутності використовується в якості первинного ключа відповідного відношення, і одного відношення для зв'язку. Останнє повинно мати в числі своїх атрибутів ключ від кожної сутності.
Відповідно до вимог правила 6 складаємо спочатку три схеми відношень.
ВИКЛАДАЧ6(№викладача, Прізвище, Кафедра);
КУРС6(Курс, Семестр);
ВИКЛАДАЧ6–КУРС6(№викладача, Курс).

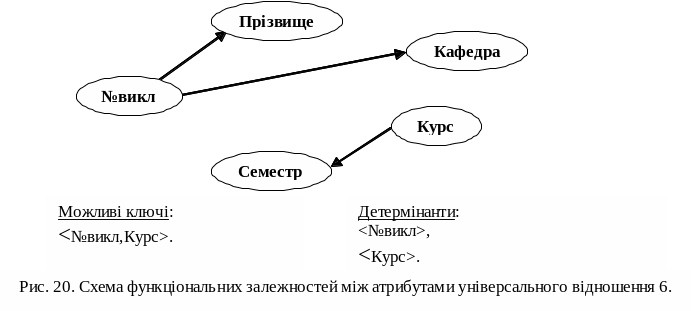

Зауважимо, що у відношенні зв'язку ВИКЛАДАЧ6–КУРС6 в якості первинного ключа використовується пара атрибутів №викладача і Курс. А взагалі завжди, коли для виводу попередніх відношень використовується правило 6, у відношенні зв'язку первинним ключем призначається пара атрибутів, складена з ключів обох сутностей.
А тепер подамо отримані відношення разом із даними у вигляді таблиць.
Таблиця 26 Таблиця 27 Таблиця 28
Відношення ВИКЛАДАЧ6: Відношення КУРС6: Відношення ВИКЛАДАЧ6–КУРС6:
№викладача |
Прізвище |
Кафедра |
|
Курс |
Семестр |
|
№викладача |
Курс |
П3 |
Сидорів |
УЕР |
|
К1 |
7 |
|
П3 |
К1 |
П2 |
Петров |
Стан |
|
К2 |
6 |
|
П2 |
К2 |
П5 |
Муха |
Стан |
|
К3 |
8 |
|
П2 |
К3 |
П1 |
Іванов |
Стан |
|
К4 |
6 |
|
П5 |
К4 |
П4 |
Шевченко |
АТЗ |
|
К5 |
7 |
|
П5 |
К6 |
П6 |
Савенко |
УЕР |
|
К6 |
6 |
|
П5 |
К7 |
|
|
|
|
К7 |
8 |
|
П1 |
К4 |

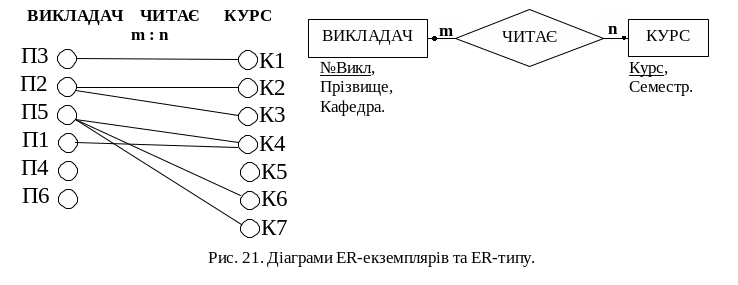

Зверніть увагу, що кількість кортежів у відношеннях, відведених під сутності, дорівнює кількості екземплярів відповідної сутності, поданих на діаграмі ER-екземплярів. Кількість кортежів у відношеннях зв'язку дорівнює кількості ліній відповідності на діаграмі ER-екземплярів.
