Поток е3, 34 Мбит/с

На рисунке показан один кадр потока Е3. Его длительность составляет 125 мкс. Кадр содержит 9 строк по 59 байт в каждом и 6 дополнительных байт для передачи сигналов синхронизации и служебной информации. Скорость потока составляет 34.368 Мбит/с. Емкость по переносу ячеек составляет 33.92 Мбит/с.

Для определения границ ячеек также используется HEC.

Поток j2, 6.312 Мбит/с

Этот физический уровень применяется в магистральных сетях Японии. Хотя скорость потока J2 аналогична североамериканскому потоку DS2, использование битов этих потоков отличается.

На рисунке показаны четыре кадра длительностью 125 мкс. Каждый кадр содержит 98 восьмибитных канальных интервала (784 бита) и 5 бит заголовка (биты F), следующие в специальном порядке. Два последних канальных интервала не используются для переноса ячеек.

Синхронизация осуществляется по битам F. Определение границ ячеек - по HEC.

Неэкранированный симметричный кабель категории 3, 25.6 Мбит/с

Физическим уровнем с наименьшей скоростью private UNI является интерфейс 25 Мбит/с на основе неэкранированного симметричного кабеля категории 3. Этот уровень был разработан специально с целью возможности использования существующей кабельной проводки внутри здания для соединения рабочего места пользователя и кабельного шкафа. Таким образом, данный интерфейс позиционируется как АТМ пользователя (desktop ATM).

Основой для данного интерфейса послужил физический уровень протокола Token Ring. Он был модифицирован следующим образом.

Во-первых, применяется линейный блочный код 4В/5В. Каждые 5 символов линейного кода несут 4 бита информации, всего имеется 32 возможных комбинаций 5-символьных блоков. Из них 16 используется для передачи информации, а оставшиеся 16 - для целей управления. В результате применения линейного кода 4В/5В повышается эффективность использования линейного спектра физического сигнала 32 Мбод по сравнению с Token Ring и составляет 32 (4/5)=25 Мбит/с. Напомним, что в стандарте Token Ring используется код с избыточностью 2 и скорость передачи информации составляет 16 Мбит/с.

Определение границ ячеек производится следующим образом. Из состава служебных символов выделяется специальный символ (символ Х). Данный символ помещается перед ячейкой. Поскольку содержимое ячейки кодируется 16-ю "информационными" символами и среди них не встречается символа Х, приемник легко определяет границы ячейки. Символ Х повторяется дважды.

Другой особенностью, отличающей физический уровень 25 Мбит/с от Token Ring, является использование скремблирования с предустановкой. Если предустановка скремблера на приеме не требуется, то вместо второго символа Х передается символ 4.

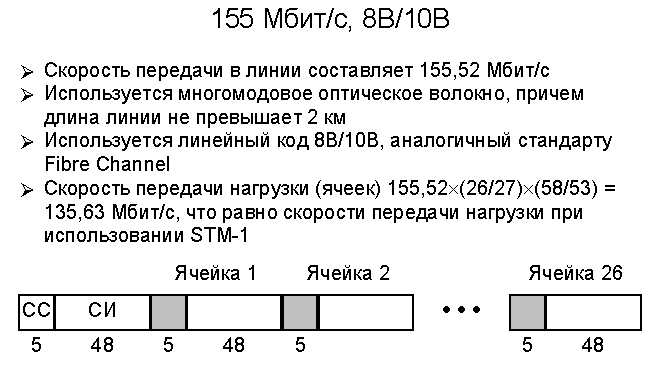

Кодирование 8в10в, 155 Мбит/с

Предусмотрен еще один интерфейс со скоростью передачи 155 Мбит/с, основанный на использовании так называемого линейного кодирования 8В10В. Скорость передачи была специально выбрана совпадающей со скоростью передачи STM-1, но способ определения границ ячеек и кодирования бит различаются.

Этот физический интерфейс может применяться при использовании многомодового оптического волокна длиной до 2 км и экранированного симметричного кабеля длиной до 100 м. Экранированный симметричный кабель используется для проводки внутри здания.

Идея линейного кодирования 8В10В сводится к тому, что 10 бодовых (символьных) интервалов в линии несут 8 бит информации. Линейный сигнал обладает наиболее предпочтительной формой спектральной плотности мощности и мало подвержен межсимвольной интерференции.

Определение границ ячеек осуществляется при помощи специального синхросигнала (СС) длительностью 5 символьных интервалов. Синхросигнал уникален и не может повториться в пользовательских данных. Следовательно, его достаточно легко обнаружить и тем самым определить границы ячеек. За синхросигналом следует 48 символьных интервалов, зарезервированных для передачи служебной информации (СИ). За ячейкой СИ следуют 26 ячеек, содержащих информацию пользователей.

Таким образом, имеется повторяющаяся структура из синхросигнала, ячейки СИ, 26 “пользовательских ячеек”, затем опять синхросигнал и т.д.

Скорость передачи ячеек составляет 135,6 Мбит/с, что эквивалентно аналогичному показателю для STM-1.

Это очень удобно. Например, можно использовать симметричный кабель для проводки от рабочего места до распределительного шкафа, а затем осуществить переход к STM-1, используемому в распределенной по площади корпоративной сети. Данный переход может быть осуществлен на физическом уровне соответствующим преобразователем, не нуждающимся в наличии буферов из-за равенства скоростей преобразуемых потоков.

Заметим, что данный блочный код не является изобретением Форума АТМ и соответствует применяемому в стандарте Fiber Channel. Позицией Форума АТМ является применение, по возможности, известных стандартов, пригодных для использования в технологии АТМ.
