2.Инструкция по эксплуатации аппаратно-программного психодиагностического комплекса мультипсихометр

2.1Установка специального программного обеспечения (спо) и подготовка комплекса к работе

2.1.2Инсталляция спо

Для установки системы необходимо обеспечить наличие на выбранном логическом диске не менее 400 МБ свободного пространства. Инсталляция СПО предусматривает выполнение следующих этапов.

1. На инсталляционном CD-диске запустить на выполнение файл setup.exe. При этом на экран выводится окно следующего вида:

Рис. 2.1.1. Стартовое окно инсталляции программы

2. Выбрать «Next», если Вы согласны с предлагаемым по умолчанию местом размещения программы (рис. 2.1.2). Если нет – выбрать «Change…» и указать желаемый путь.

Рис. 2.1.2. Выбор пути установки программы

После этого начинается процесс копирования файлов.

Рис. 2.1.3. Окно отображения процесса инсталляции

3. После завершения инсталляции следует выбрать клавишу «Finish»:

Рис. 2.1.4. Финальное окно инсталляции специального программного обеспечения

4. Далее следует установить драйвер устройства HASP4М (электронного ключа). Для этого необходимо запустить программу-инсталлятор hdd32.exe, находящуюся в корневом каталоге «MPM05».

После запуска программы появляется окно выбора языка, используемого в процессе инсталляции (рекомендуется U.S.English):

Рис. 2.1.5. Окно выбора языка, сопровождающего процесс установки

Далее появляется стартовое информационное окно (рис. 2.1.6), описывающее условия установки (в частности, в процессе установки рекомендуется закрыть все посторонние прикладные программы). Если необходимые условия соблюдены, выберите «Next».

Рис. 2.1.6. Стартовое окно установки драйвера электронного ключа

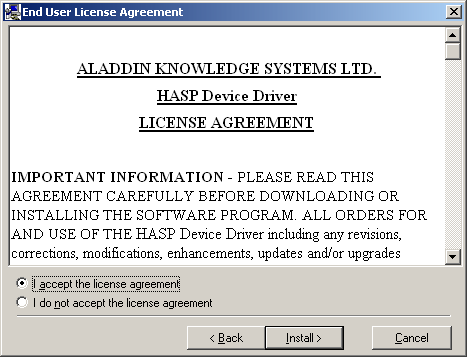

В появившемся далее окне лицензионного соглашения нужно левой кнопкой мыши выбрать верхнюю строку (I accept the license agreement) и щелкнуть по клавише «Install» (рис. 2.1.7):

Рис. 2.1.7. Окно лицензионного соглашения

После этого происходит процесс установки драйвера, завершающийся выводом окна с сообщением об успешной установке программы, в котором необходимо щелкнуть левой кнопкой мыши по клавише «Finish» (рис. 2.1.8):

Рис. 2.1.8. Сообщение об успешном завершении установки драйвера

После инсталляции драйвера электронный ключ HASP4M следует установить в свободный порт USB. Через некоторое время выводится сообщение сначала об обнаружении устройства, а затем о его готовности к работе.

Если электронный ключ HASP4M не установлен, при запуске программы на экран выдается сообщение следующего вида:

Рис. 2.1.9. Сообщение об отсутствии электронного ключа

2.1.3Деинсталляция спо

1. В меню «Пуск» выбрать «Панель управления», затем выбрать пункт «Установка и удаление программ». В выведенном на экран списке установленных ранее программ выбрать «MPM05» и щелкнуть по кнопке «Удалить»:

Рис. 2.1.10. Окно удаления программ: выбор программы МПМ05

2. В появившемся вслед за этим окне подтвердить необходимость удаления программы, щелкнув левой кнопкой мыши по клавише «Да»:

Рис. 2.1.11. Окно подтверждения удаления программы

3. Сразу после этого на экран выводится окно прогресса удаления:

Рис. 2.1.12. Отображение процесса удаления программы

После завершения удаления программы на экран снова выводится окно «Установка и удаление программ» (рис. 2.1.10), в котором пункт «MPM05» уже отсутствует. Деинсталляция завершена.
