Порядок выполнения работы

1. При включенном режиме Гибкий режим и перемещении выделенной группы узлов расстояния между узлами меняются. Режим гибкого сдвига можно включить на панели атрибутов кнопкой .

1.1. Выполните следующие действия:

• нарисуйте спираль;

• выделите все узлы, нажав кнопку ;

• щелкните мышью на кнопке Гибкий режим;

• с помощью инструмента Форма выделите все узлы;

• потяните за центральный узел, при этом вся спираль переместится.

2. Инструмент Knife (Лезвие, Нож, Резак) позволяет разделять кривые на два отдельных объекта.

Инструмент "Нож" разделяет объект на части. Для разделения по прямой линии нужно подвести маркер к контуру объекта и последовательно щелкнуть левой кнопкой мыши в нужных точках. Для получения плавной линии разрыва нужно провести ее маркером, не отпуская кнопку мыши.

2.1. Создайте следующие объекты

Удержание клавиши Shift позволяет выполнять резку щелчками в нужных точках: все сегменты при этом получаются прямолинейными. Удержание клавиши Ctrl помогает выполнять резку прямой линией с фиксированным шагом угла наклона: щелчки выполняют в начальной и конечной точках линии разреза.

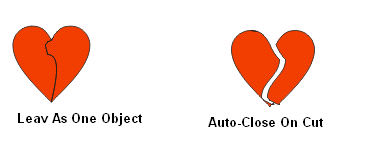

На панели свойств инструмента размещены кнопки Leave as one object (Не разбивать объект) и Auto-Close On Cut (Автоматически замыкать контур).

Линия разреза может выходить за пределы контура объекта. В этом случае формируются дополнительные сегменты, совпадающие с траекторией движения инструмента.

3. Инструмент Eraser (Ластик) предназначен для модификации формы объектов достаточно сложным образом, имитирующим стирание части построенного объекта.

Инструмент "Ластик" работает как ластик. Часть объекта стирается, при этом создаются новые узлы и объект становится значительно сложнее. Размер полосы стирания устанавливается на панели атрибутов. Прежде чем стирать текст, преобразуйте его в кривые линии.

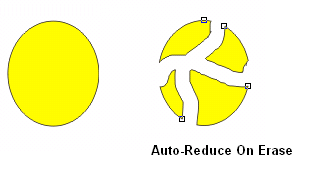

Инструмент "Ластик" на панели свойств имеет счётчик для установки размера области действия, кнопку Auto-Reduce On Erase (Показать узлы на контуре объекта) и переключатель формы области стирания (окружность или квадрат). Активизация кнопки Auto-Reduce On Erase (Показать узлы на контуре объекта) приводит к демонстрации узлов на сегментах кривой, полученной в результате операции стирания.

Выбрав инструмент "Ластик", а затем, удерживая клавишу Shift можно менять размер области стирания (диаметр окружности, сторону квадрата).

Удерживание клавиши Ctrl позволяет выполнить стирание прямой линией (щелчки выполняют в начальной и конечной точках линии стирания).

4. Инструмент Free Transform (Произвольное преобразование) позволяет выполнять преобразования объектов без помощи пристыковываемого окна Transformation (Преобразование), манипулируя только указателем мыши.

5. Практическая работа.

Откройте ранее сохранённый вами документ «Примитивы». Активизируйте инструмент Фигура, последовательно выделите им нарисованные объекты и измените их форму, перемещая маркером-стрелкой узелки.

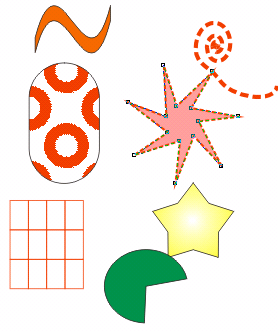

5. Выполните индивидуальные задания. Создайте следующие изображения:
