Металічний борид

Мал. 1. (a) B6 октаедр,(b) B12 cuboctahedron і(c) B12 ікосаедр. У металічному бориді, з'єднання бору змінюється залежно від атомного B/M. Дибориди мають співвідношення B/М = 2, як і відомий надпровідник MgB₂; вони кристалізуються в шестикутну Al -типу нашарувату структуру. Гексаборид має B/М = 6 і формує тривимірну структуру бору, грунтовану на октаедрі(Мал. 1a) бору.Тетраборид, тобто B/М = 4, - суміші дибориду і структуригексабориду. Кубооктаедр(Мал. 1b) - структурна одиниця додекабориду, які мають кубічні грати і B/М = 12. Коли екскаватори composition співвідношення 12, бор формує B₁₂, ікосаедра(Мал. 1c), які є, зв'язані в тривимірну структуру бору, а металеві атоми мешкають в порожнечах цієї структури. Ця складна зв'язуюча поведінка походить від факту, що бор має тільки три валентних електрони; це перешкоджає чотиригранному з'єднанню, як в алмазному або шестикутному з'єднанні, як в графіті. Замість цього, атоми бору формують многогранники. Наприклад, три атоми бору виготовляють трикутник, де вони розділяють два електрони, щоб завершити так зване з'єднання третього центру. Многогранники бору, як наприклад B₆ октаедр, B₁₂ кубооктаедр і B₁₂ікосаедр, відчувають недолік двох валентних електронів за многогранник, щоб завершити структуру на многограннику .Металевим атомам треба жертвувати два електрони на многогранник бору, щоб сформувати багатий для бору металевий борид. Отже, суміші бору часто розцінюються як недостатні тіла.

Кристалічні структури боридів:

REAlB₁₄ and REB₂₅

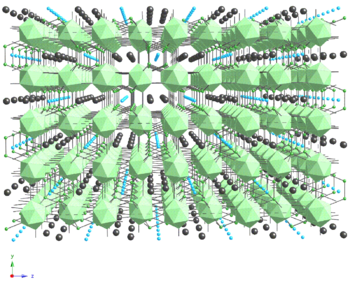

Мал. 3. Кристалічна структура YAlB₁₄. Чорні і блакитні сфери вказують Y і атоми Al, відповідно. Вакансії в Y і місцях Al проігноровані. Мал.3 показав кристалічну структуру YAlB₁₄ яка розглядається вздовж осі абсцис. Великі чорні сфери - атоми Y, маленькі блакитні сфери - атоми Al і маленькі зелені сфери - сполучають мостом місця бору; B₁₂групи зображаються як зелений ікосаедра. Структура бору YAlB₁₄ - одна з найпростіших серед розміщених на ікосаедрі боридів - вона складається тільки з одного виду ікосаедра і одного сполучаючого мостом місця бору.

REB₆₆ - борид

Мал. 4. (a) 13 B₁₂ (суперікосаедр), одиниці (Тринадцять-ікосаедра і (b) B₈₀одиниця групи. Надмірне з'єднання в групі (b) є, тому припускається, що усі місця зайняті, тоді як повне число атомів бору складає тільки 42.

Структура YB₆₆

Мал. 5a структура бору YB₆₆ розглядала уздовж z-axis.Мал. 5b. Невирішена схема структури бору YB₆₆. Легкі зелені сфери показують, що атоми бору у вершинах суперікосаедра і їх відносні орієнтації вказують стріли. Темні зелені сфери відповідають B₈₀ групі атомів.

Мал. 6 Атоми Y(рожеві сфери) в молекулі YB₆₆. Легкі зелені сфери показують, що це атоми суперікосаедра бору і темні зелені сфери відповідають групі B₈₀.

REB₄₁Si_1.2

Мал. 8. (a) B₁₂Si₃ будова многогранника. Темніші зелені сфери представляють місця, які зайняті або Sі, або атомами B. (b) Незвичайний зв'язок між B_12-15 ікосаедра з'єднані через два атоми верхівки кожного ікосаедра.

Мал. 9. (a) Структура бору, яка складається з ікосаедра I1, I2 і I3, і розміщується в z = 0 просторі. Ікосаедр I4 розташований вище і нижче цієї мережі в z = ± 0.25. (b) Структура бору, яка складається з I5 ікосаедра і B₁₂Si₃ многогранника(блакитні) і розміщується в z = 0.5 просторі. Ікосаедр I4 розташований вище і нижче цієї мережі в z = 0.25 і 0.75 .

Мал. 10. Сформована мережа В-С і ікосаедра з I4 і I2 які видно вздовж осі. Мережа відтягується в межах ряда x = 0.09-0.41
