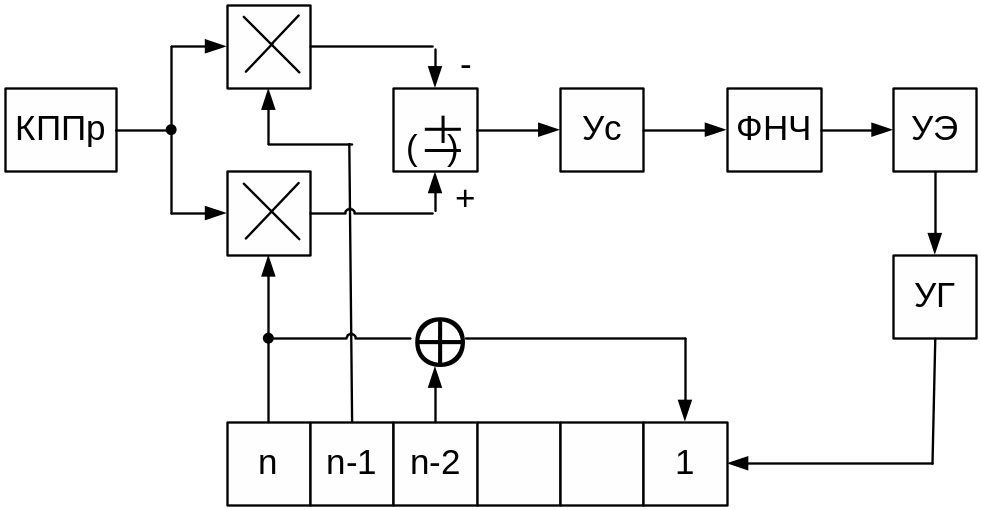

Когерентная система слежения за задержкой.
(Когерентная система синхронизации)
КПП – когерентный поэлементный приемник;
Два перемножителя, устройство вычитания и регулятор сдвига, то есть генератор m-последовательности, представляют собой временной дискриминатор. Режим работы подбирается так, что фаза колебания МТГ отличается на π/2 от фазы тактовых импульсов передатчика. С выхода регулятора сдвига снимается две m-последовательности. Они отличаются тем, что задержаны на интервал времени τ0. Поэтому на выходе перемножителей будут такие сигналы.

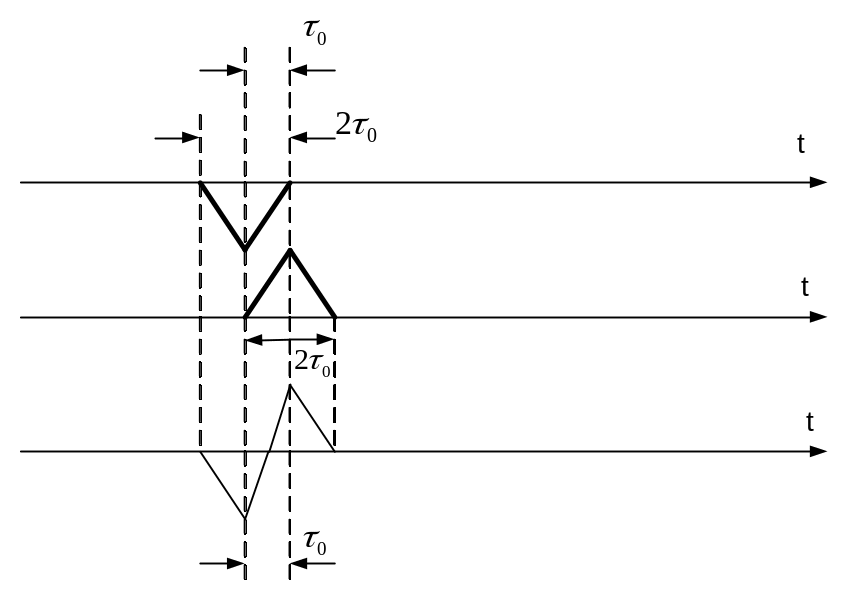

1,2 – на выходе перемножителя
3 – на выходе сумматора
Если m-последовательность на входе совпадения с той m-последовательностью, которая снимается с п-1 –ой ячейки, то напряжение будет равно -1 на выходе сумматора. Если m-последовательность снимается с п –ой ячейки, то +1. С выхода сумматора напряжение через ФНЧ поступает на МТГ, который подстраивается соответствующим образом. В стационарном режиме колебания МТГ будет отставать на величину τ0/2 от колебания тактовой частоты передатчика. В этом случае, если нам необходимо уменьшить крутизну дискриминационной характеристики, мы можем на перемножитель подать сигнал с п-ой и п-2 –ой ячейкой. Вероятность срыва слежения в этом случае будет меньше, но зато ухудшается точность слежения.

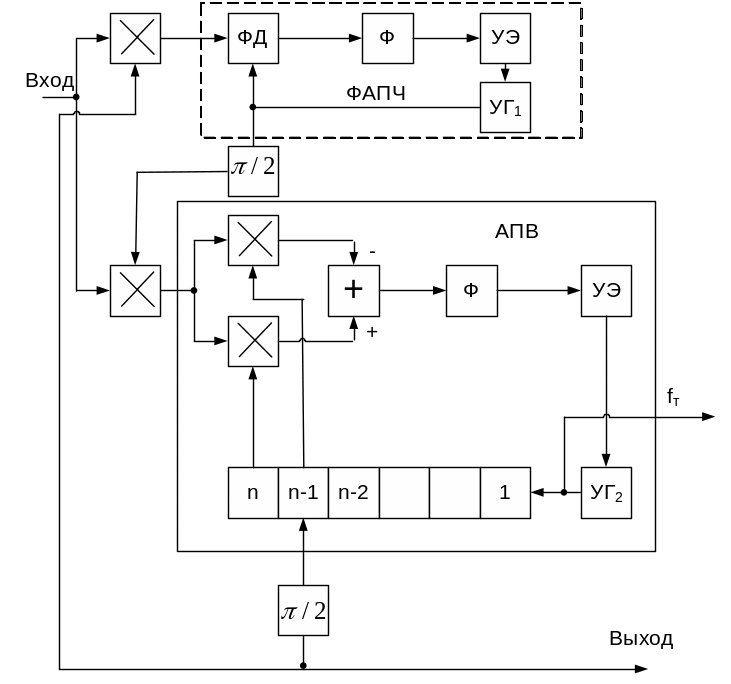

Оптимальный квазикогерентный приемник сигналов шпс.
Этот приемник позволяет принимать сигналы с ОФМ.
И.К. – информационный коррелометр.
АПВ – автоматическая подстройка времени.
Предположим, что на передаче сообщения у нас используется сигнал КИМ-ОФМ, кроме того, каждый элемент символьно закодирован m-последовательностью. Нам надо реализовать те потенциальные возможности, которые может обеспечить фазовая манипуляция. То есть мы должны решить 2 задачи:
Сформировать в приемнике m-последовательность, которая используется для уплотнения символов;
Эта m-последовательность будет использоваться для обнаружения в групповом сигнале элементарных слов.
Мы должны сформировать в приемнике тактовую частоту, которая была бы синхронизирована и синфазна с тактовой частотой передатчика. Это сложно осуществить, так как в спектре сигнала нет спектральной составляющей на несущей частоте, но тем не менее необходимо осуществить когерентный прием.
С выхода управляющего генератора (УГ1) снимаем колебание, фаза которого опережает фазу входного колебания на 90˚. С выхода второго перемножителя (х2) снимаем видеочастотный сигнал. Если ошибки слежения за частотой нет, то приемник будет когерентный. С выхода УГ2 снимаем тактовые импульсы, которые подстраиваются в соответствии с управляющим напряжением, которое снимается с фильтра. m- последовательность, которая снимается с п-1 ячейки опережает на τ0/2 m-последовательность, приходящую на вход приемника. Через линию задержки m-последовательность подается на первый перемножитель. В результате этого перемножения в выходном сигнале снимается фазовая манипуляция, и система ФАПЧ начинает работать в своем обычном режиме.
Для того чтобы схема работала в штатном режиме, она должна выйти в режим синхронизации. На практике вход в режим синхронизации занимает больше времени. Перебирается все возможные частоты и все возможные задержки. Критерием вхождения схемы в синхронизацию является нулевое напряжение с выхода ФНЧ, которое стоит в схеме автоподстройки времени.
