Спектры сигналов со сложными видами модуляции.
Поскольку мы рассматриваем радиосвязь с подвижным объектом, то для организации цифровых радиолиний необходимо использовать такие сигналы, которые позволяют учесть эффект Доплера и задержку сигналов, вызванную изменяющейся дальностью до объекта. Задание спектров позволяет грамотно спроектировать радиолинию, оптимизировать радиолинию с точки зрения занимаемой полосы частот, грамотно произвести демодуляцию на приемной стороне.
Спектр сигнала ким-ам.
Сигнал КИМ-АМ не относится к сигналам со сложными видами модуляции, но, тем не менее, широко используются.

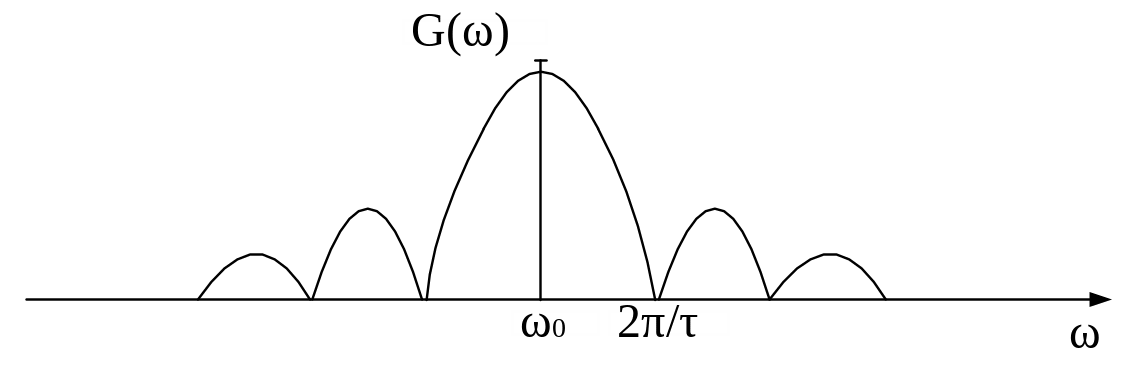

Спектр сигнала КИМ-АМ:
Спектр сигнала КИМ-ФМ записывается в таком виде:
Uc(t)=Ucsin[ω0t+ψПс(t)]
Пс(t)- последовательность элементарных символов.
Меняя девиацию частоты, можно обеспечить любое перераспределение между непрерывной частью спектра и дискретной. Если девиация фазы 90°, то дискретная часть спектра равна нулю. А дискретная часть определяется формулой:
A=U0(cos2ψ+[2P(1)-1]2sin2ψ)0,5
Р(1) – вероятность появления единичек в кодовой комбинации.
Спектр сигнала КИМ-ФМ в первом приближении такой же, как и спектр сигнала КИМ-АМ.
Сигналы КИМ-АМ и КИМ-ФМ обладают общим недостатком – в окрестности несущей частоты имеется спектральные составляющие, обусловленные передаваемым сообщением. Это приводит к тому, что возникают проблемы при слежении за доплеровской частотой.
Демодуляция сигнала КИМ-ФМ с девиацией фазы 90° имеют существенные особенности – фазовый детектор может перейти в режим обратной работы. Это происходит тогда, когда фаза опорного напряжения фазового детектора под воздействием шумов меняется скачкообразно на 180°.
Демодуляция сигнала ким-фм.
Uфд – напряжение на выходе фазового детектора;
Ψ – девиация фазы;
Пс(t) – последовательность элементарных символов, которые поступают на модулятор передатчика.
На выходе ФД, если он работает в штатном режиме, формируются символы с разностной и удвоенной частотой. Сигналы с удвоенной частотой подавляются фильтром нижних частот. Напряжение с выхода ФД определяется фазой опорного напряжения. Опорное напряжение формируется из принятого колебания. Если опорное напряжение принимает фазу 0° или 180°, то на выходе ФД либо положительные, либо отрицательные импульсы. То есть ФД будет работать в прямом, либо обратном режимах.
Сигналы ким-чМн-фм.
На первой стадии – кодоимпульсная модуляция, на второй стадии – частотная модуляция, на третьей стадии – фазовая модуляция.
Спектр сигнала:
ω1, ω2 – частоты поднесущих;
J0(ψ) – функция Бесселя нулевого порядка от комплексного аргумента;
Ψ – девиация фазы на последовательной ступени модуляции;
τ0 – длительность элементарного символа;
e(t) – сигнал КИМ-ЧМ;
Uc(t) – КИМ-ЧМн-ФМ.
Особенности:
В окрестностях несущей частоты нет спектральных составляющих, обусловленных передаваемым сообщением. Это позволяет качественно следить за доплеровской частотой.
Спектр сигнала получается очень широкий, полоса приемника выбирается так: чтобы попали четыре больших лепестка.
Для демодуляции используется фазовое детектирование. В зависимости от фазы опорного напряжения на выходе фазового детектора мы получим разный сигнал: либо КИМ-ЧМ, либо просто постоянную составляющую.
