6.2. Расчет паспортных характеристик при постоянной частоте вращения гребного винта.
Расчет сводится к определению и построению зависимостей Ре(s) и Ne(s) при постоянных значениях частоты вращения гребного винта. К паспортным характеристикам относятся: скорость судна s , тяга винта Ре и эффективная мощность на валу двигателя Ne:
; (6.4)
; (6.5)
, (6.6)
где
;
В =
D4;
– постоянные величины расчета.
Расчет производим для 6 значений частоты вращения в диапазоне (0,6 – 1,1)nном и значений р, принимаемых в таблице 6.1. ( кроме р =0 и р =H/D). Значения Ке и К2 выбираем из табл.6.1 для соответствующих р .
Таблица 6.2.
Расчет паспортных характеристик
р |
Коэффициенты тяги и момента. |
n |
1,23 |
1,44 |
1,64 |
1,85 |
2,05 |
2,26 |
|
|
|
n2 |
1,51 |
2,07 |
2,69 |
3,42 |
4,2 |
5,11 |
|
|
|
n3 |
1,86 |
2,99 |
4,41 |
6,33 |
8,62 |
11,54 |
|
|
|
|
s |
3,05 |
3,57 |
4,07 |
4,59 |
5,09 |
5,61 |
|
Ке |
0,301 |
Ре |
506 |
693 |
901 |
1145 |
1407 |
1711 |
0,16 |
К2 |
0,043 |
Ne |
3273 |
5262 |
7761 |
11140 |
15170 |
20309 |
|
|
|
s |
5,91 |
6,92 |
7,89 |
8,89 |
9,86 |
10,87 |
|
Ке |
0,249 |
Ре |
418 |
574 |
745 |
948 |
1164 |
1416 |
0,31 |
К2 |
0,038 |
Ne |
2893 |
4650 |
6859 |
9845 |
13406 |
17948 |
|
|
|
s |
8,97 |
10,5 |
11,96 |
13,49 |
14,94 |
16,47 |
|
Ке |
0,181 |
Ре |
304 |
417 |
542 |
689 |
846 |
1029 |
0,47 |
К2 |
0,031 |
Ne |
2360 |
3794 |
5595 |
8031 |
10937 |
14642 |
|
|
|
s |
11,64 |
13,62 |
15,52 |
17,5 |
19,4 |
21,38 |
|
Ке |
0,115 |
Ре |
193 |
265 |
344 |
438 |
537 |
654 |
0,61 |
К2 |
0,024 |
Ne |
1827 |
2937 |
4332 |
6218 |
8467 |
11335 |
|
|
|
s |
14,12 |
16,53 |
18,82 |
21,23 |
23,53 |
25,94 |
|
Ке |
0,044 |
Ре |
74 |
101 |
132 |
167 |
206 |
250 |
0,74 |
К2 |
0,016 |
Ne |
1218 |
1958 |
2888 |
4145 |
5645 |
7557 |
Постоянные величины расчета. nном = 2,05об/c D = 5,74 м = 0,28 С = 40928 А = 15,51 В = 1112,7 п = 1 в = 0,98
|
|||||||||
,
кВт
,
кН

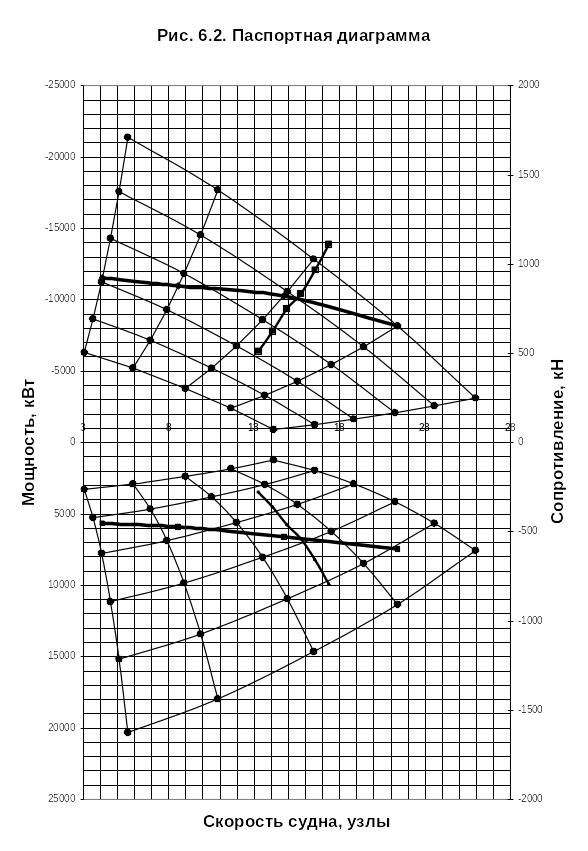

По результатам расчета строим паспортную диаграмму ( рис.6.2)
