2.6.Чертеж гребного винта.

Чертеж гребного винта выполняется на формате А1 в соответствии с требованиями ЕСКД.

Рабочий чертеж должен содержать:

  1. Контур спрямленной поверхности лопасти с линией наибольших толщин, сечениями лопасти, вспомогательными лучами для построения нормальной и боковой проекции, соответствующими размерами, обозначением входящей и выходящей кромок;

  2. Нормальную проекцию лопасти с линией примыкания к ступице и указанием направления вращения винта, места установки формовочного треугольника;

  3. Боковую проекцию лопасти с медиальным сечением;

  4. Формовочный угольник (рис.6.1);

  5. Таблицу, в которой должны быть указаны главные размерения и другие элементы судна: длина, ширина, осадка, коэффициент формы судна, водоизмещение, скорость хода, тип и мощность силовой установки, частоту вращения гребного винта; элементы гребного винта: диаметр, шаг, шаговое отношение, число лопастей, дисковое отношение, материал винта, направление вращения, вес гребного винта.

Радиус окружности, по которой гнется и устанавливается формовочный угольник, определяется в зависимости от радиуса винта:

Rф = (1,05 ¸ 1,1)Rвинт.

Уклон образующей m снимается с боковой проекции контура лопасти.

Масштаб для построения формовочного треугольника выбирается меньше масштаба чертежа.

Рис.6.1.

Выбор материала гребного винта производится в зависимости от типа судна и условий его эксплуатации.

Формула для определения массы винта имеет вид:

,

где m – масса винта, кг;

D – диаметр винта, м;

– спрямленная поверхность лопастей, м2;

dст – средний диаметр ступицы, м;

dк – средний диаметр конусного отверстия, м;

;

lст – длина ступицы, м;

r – плотность материала винта, кг/м3.

.

На этом расчёт курсовой работы заканчивается. Курсовая работа сдаётся на проверку преподавателю, а затем защищается

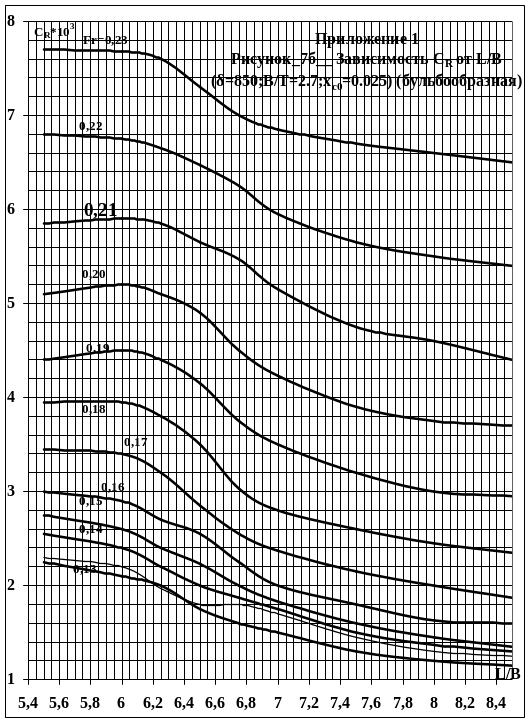

Приложение 1

Поправочные коэффициенты K'A на влияние формы кормовых обводов

Таблица 1

Fr

δ = 0,800

δ = 0,825

δ = 0,850

V - образная

Сигаро-образная

V - образная

Сигаро-образная

V - образная

Сигаро-образная

0.12

0.13

0.14

0.15

0.16

0.17

0.18

0.19

0.20

0.21

0.22

0.23

0.914

0.809

0.758

0.750

0.758

0.838

0.900

0.900

0.868

0.938

0.922

0.914

1.096

1.020

0.969

0.969

1.060

0.956

0.908

0.945

0.972

0.938

1.030

1.070

0.696

0.689

0.696

0.724

0.740

0.795

0.831

0.875

0.867

0.831

0.880

0.702

0.752

0.769

0.787

0.794

0.802

0.769

0.880

0.884

0.867

0.884

0.966

0.740

0.784

0.811

0.834

0.875

0.890

0.920

0.941

0.998

0.941

0.916

0.926

0.795

0.602

0.610

0.624

0.700

0.746

0.780

0.839

0.860

0.825

0.825

0.855

0.610
