2.4. Расчет ординат сечений лопасти по относительным радиусам и построение профилей сечений на контуре спрямленной поверхности лопасти.
Построение
производится для определения формы
лопасти. Относительных радиусов
в курсовой работе должно быть не менее
5. Для расчета принимаются следующие
радиусы:
;
;
;
;
.
На всех вычерченных сечениях должны быть проставлены размеры длин сечений, величины подъема носика и хвостовика профилей, радиусы закругленных кромок и ординаты сечений по ширине лопасти. Причем радиусы закруглений для входящей и выходящей кромок лопасти на одном и том же радиусе берутся одинаковыми.

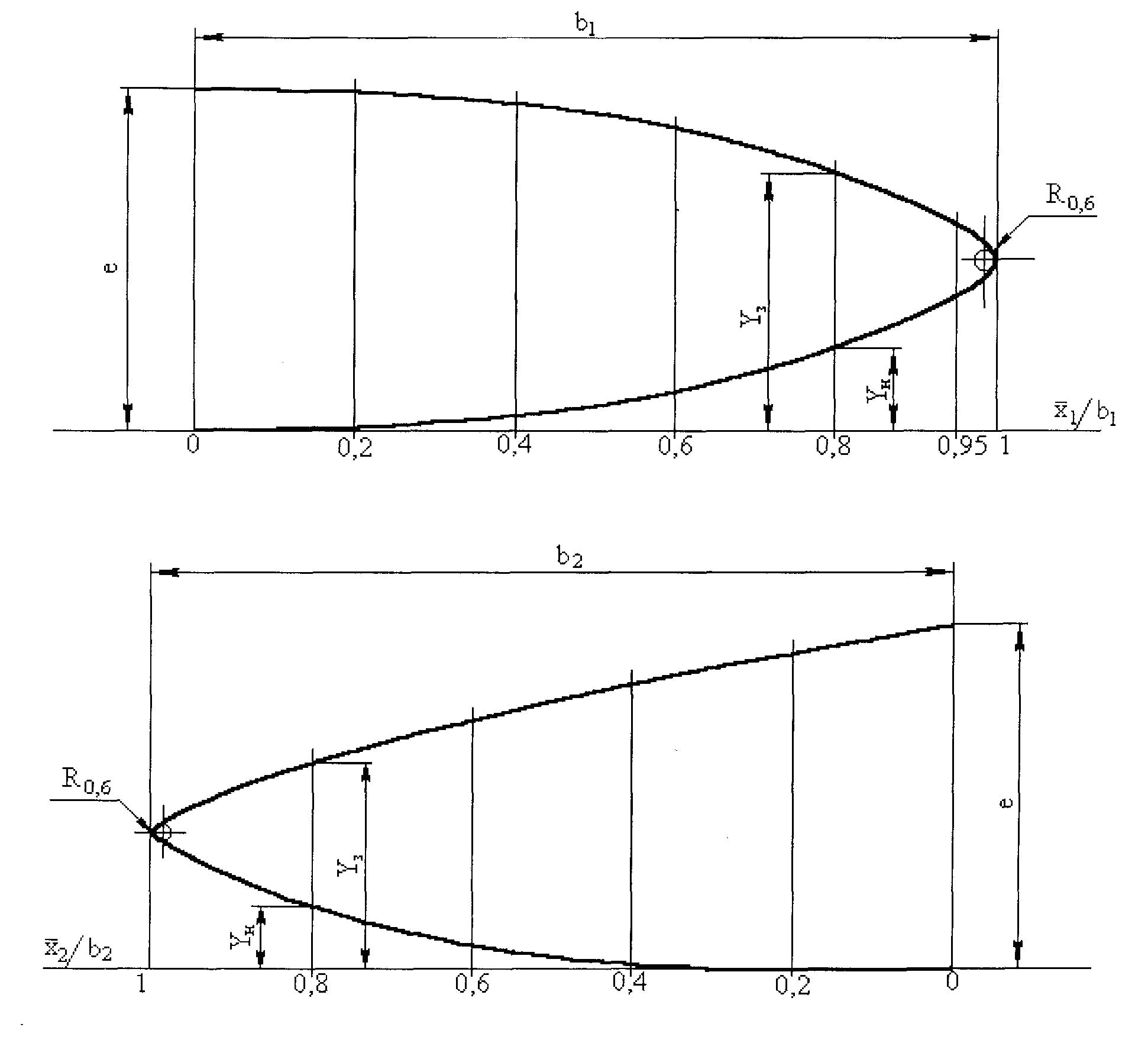

Пример сечения лопасти показан на рисунке 4.1.
Рис.4.1.
Расчет ординат профиля Y выполняется отдельно для входящей и выходящей частей профиля (считая от линии наибольших толщин) в табличной форме.
Наибольшие толщины лопасти е, входящие во второй столбец таблиц 2.4.1. и 2.4.2. снимаются с медиального сечения лопасти на выбранных относительных радиусах.
Порядок построения:
2.4.1. Рассчитать значения ординат входящей части лопасти (таблица 2.4.1). Величина е для каждого снимается с медиального сечения лопасти. Величина b1 для каждого берется из таблицы 2.3.1.
2.4.2. Рассчитать значения ординат выходящей части лопасти (таблица 2.4.2). Величина е для каждого снимается с медиального сечения лопасти. Величина b2 для каждого берется из таблицы 2.3.1.
Таблица 2.4.1.
|
е, мм |
b1, мм |
Длина входящей части от линии наибольших толщин Х1/b1. |
|||||||||||||
|
|
|
0,2 |
0,4 |
0,6 |
0,8 |
0,9 |
0,95 |
1 |
|||||||
|
|
|
Y/е. |
Y, мм |
Y/е. |
Y, мм |
Y/е. |
Y, мм |
Y/е. |
Y, мм |
Y/е. |
Y, мм |
Y/е. |
Y, мм |
Y/е. |
Y, мм |
Ординаты засасывающей поверхности Yз. |
||||||||||||||||
0,3 |
|
|
0,984 |
|
0,94 |
|
0,858 |
|
0,725 |
|
0,6265 |
|
0,549 |
|
|
|
0,5 |
|
|
0,981 |
|
0,924 |
|
0,823 |
|
0,677 |
|
0,568 |
|
0,486 |
|
|
|
0,7 |
|
|
0,976 |
|
0,889 |
|
0,749 |
|
0,57 |
|
0,442 |
|
0,35 |
|
|
|
0,8 |
|
|
97 |
|
0,853 |
|
0,687 |
|
0,4825 |
|
0,3455 |
|
0,2545 |
|
|
|
0,95 |
|
|
0,972 |
|
0,888 |
|
0,72 |
|
0,448 |
|
0,295 |
|
0,216 |
|
|
|
Ординаты нагнетательной поверхности Yн. |
||||||||||||||||
0,3 |
|
|
0,0005 |
|
0,013 |
|
0,046 |
|
0,1085 |
|
0,1655 |
|
0,222 |
|
0,3755 |
|
0,5 |
|
|
|
|
|
|
0,007 |
|
0,043 |
|
0,0845 |
|
0,133 |
|
0,304 |
|
0,7 |
|
|
|
|
|
|
|
|
|
|
0,004 |
|
0,0245 |
|
0,1605 |
|
0,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7,4 |
|
Таблица 2.4.2.
|
е, мм |
b2, мм |
Длина выходящей части от линии наибольших толщин Х2/b2.. |
|||||||||
|
|
|
1 |
0,8 |
0,6 |
0,4 |
0,2 |
|||||
|
|
|
Y/е. |
Y, мм |
Y/е. |
Y, мм |
Y/е. |
Y, мм |
Y/е. |
Y, мм |
Y/е. |
Y, мм |
Ординаты засасывающей поверхности Yз. |
||||||||||||
0,3 |
|
|
|
|
0,5095 |
|
0,716 |
|
0,868 |
|
0,968 |
|
0,5 |
|
|
|
|
0,434 |
|
0,684 |
|
0,861 |
|
0,9695 |
|
0,7 |
|
|
|
|
0,394 |
|
0,669 |
|
0,849 |
|
0,9665 |
|
0,8 |
|
|
|
|
0,4095 |
|
0,678 |
|
0,853 |
|
0,967 |
|
0,95 |
|
|
|
|
0,448 |
|
0,72 |
|
0,888 |
|
0,972 |
|
Ординаты нагнетательной поверхности Yн. |
||||||||||||
0,3 |
|
|
0,2535 |
|
0,122 |
|
0,058 |
|
0,017 |
|
– |
|
0,5 |
|
|
0,097 |
|
0,0175 |
|
– |
|
– |
|
– |
|
