Инструмент Trim

Работа инструмента Trim (Исключить) напоминает вырезание из раскатанного теста (последний выделенный объект) заготовок для выпечки печенья специальной формы (все остальные объекты).

К нопка Trim (Исключить) панели свойств, показанная на рис. 6.25, и одноименная команда меню Arrange ► Shaping (Упорядочить ► Формирование) позволяют создавать новый объект путем исключения из последнего выделенного объекта перекрывающихся частей с другими выделенными объектами. При этом удаляется объект назначения (Target Object(s) (Конечные объекты)) – последний выделенный объект – и сохраняются исходные объекты (Source Object(s) (Исходные объекты)) – все остальные объекты. Работа этого инструмента напоминает работу инструмента Eraser (Ластик), однако с помощью инструмента Trim (Исключить) можно вырезать отверстия любой формы и более того – делать это с большей точностью.

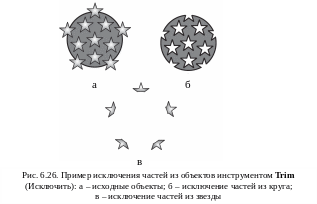

На рис. 6.26, а показан пример выполнения операции исключения из одного объекта (объекта назначения) перекрывающихся частей с группой объектов (исходными объектами).

В результате получилось «печенье», в котором вырезаны «дырки» в виде звезд (рис. 6.26, б). Если сначала выделить круг, а затем группу звезд, тогда получится изображение, показанное на рис. 6.26, в.

Примечание. Если объект назначения был геометрической фигурой, то он потеряет свои свойства и станет кривой, но сохранит свою форму. Это произойдет, даже когда объекты, участвовавшие в операции, не перекрывались.

Инструменты Simplify (Упрощение), Front Minus Back (Передние минус задние) и Back Minus Front (Задние минус передние), см. рис. 6.22, предназначены также для быстрого и более упрощенного исключения частей выделенных объектов. Общее отличие этих инструментов от инструмента Trim (Исключить) – в том, что они исключают части объектов в зависимости от расположения объектов, а не последовательности выделения этих объектов.

Инструмент Intersect

Кнопка Intersect (Пересечение) панели свойств, показанная на рис. 6.27, и одноименная команда меню Arrange ► Shaping (Упорядочить ► Формирование) позволяют быстро пересекать выделенные объекты, всегда сохраняя все объекты, участвующие в операции пересечения. Этот инструмент требует, чтобы объекты обязательно перекрывались. Область перекрытия выделенных объектов и будет определять форму будущего нового объекта.

Е сли объектов–участников пересечения два, тогда порядок выделения этих объектов влияет только на сохранение объектов-участников после выполнения операции пересечения с помощью окна настройки Shaping (Формирование), в котором сохранением объектов операции управляют флажки Target Object(s) (Конечные объекты) (объект назначения выбирается последним) и Source Object(s) (Исходные объекты) (исходный объект выбирается первым).

Если объектов–участников пересечения больше двух, тогда последовательность выделения этих объектов и их расположение очень важны. На результат пересечения влияют те объекты, которые попадают в область перекрытия.

Н а рис. 6.28 показано пересечение множества объектов с помощью окна настройки Shaping (Формирование), напомним, которое открывается с помощью команды Arrange ►Shaping ► Shaping (Упорядочить ► Формирование ► Формирование).

Так как на рис. 6.28, а объектов пересечения множество, лучше для их пересечения использовать окно настройки Shaping (Формирование). Это позволит удалить исходные объекты для пересечения, которых и так много. Для этого были сброшены оба флажка в окне настройки Shaping (Формирование). Как видите, выбирать стрелкой инструмента Intersect (Пересечение), после щелчка мышью на кнопке Intersect With (Пересекать с), нужно большую окружность.

В результате получится множество половинок маленьких окружностей, расположенных по кругу (рис. 6.28, б). Из них можно создать венок, показанный на рис. 6.28, в. Достаточно залить объекты темным цветом, а абрис, который будет имитировать ленточку, сделать светлым не тонким.
