Лабораторная работа № 7. Построение feo диаграмм и диаграмм дерева узловЛабораторна робота № 7. Побудова feo діаграм і діаграм дерева вузлів

Мета роботи :

• побудувати FEO діаграму для однієї з наявних діаграм

• побудувати діаграму дерева вузлів

FEO діаграми

FEO (For Exposition Only) діаграми (інша назва - діаграми тільки для експозиції, опису) використовуються для ілюстрації альтернативної точки зору, для відображення окремих деталей, які не підтримуються явно синтаксисом IDEF0. FEO діаграми дозволяють порушити будь-яке синтаксичне правило, посколько ці діаграми - фактично звичайні картинки - копії стандартних діаграм. Наприклад, робота на FEO діаграмі може не мати стрілок виходу або управління. AllFusion Process Modeler дозволяє також будувати FEO діаграми для діаграм в нотації DFD.

Для побудови FEO діаграми необхідно вибрати пункт меню Diagram -> Add FEO Diagram і у вікні, що з'явилося, вибрати діаграму, на базі якої будуватиметься FEO діаграма (мал. 1).

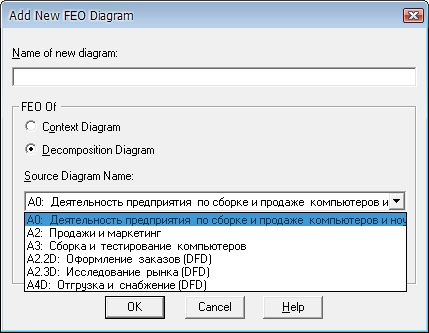

Рис. 1. Додавання FEO діаграми

Створена діаграма буде точною копією батьківської діаграми і матиме номер, рівний номеру батьківської діаграми + буква F. Після створення діаграми її можна змінювати. При цьому зміни не впливатимуть на батьківську діаграму.

Для перегляду списку наявних FEO діаграм треба вибрати в Оглядачі Моделі (Model Explorer) вкладку Diagrams (мал. 2).

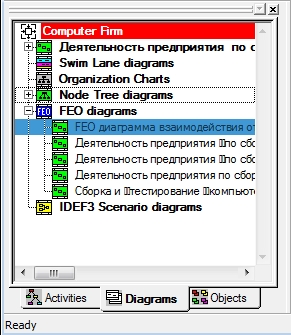

Рис. 2. Перегляд списку наявних FEO діаграм

Побудуємо FEO діаграму для діаграми декомпозиції другого рівня А0 "Діяльність підприємства по зборці і продажу комп'ютерів і ноутбуків" і покажемо на ній як дочірні роботи пов'язані між собою. Для цього створюємо діаграму, як показано вище, і видаляємо на ній усі граничні стрілки. Підсумкова FEO діаграма показана на рис.3:

Рис. 3. FEO діаграма

Діаграми дерева вузлів

Діаграма дерева вузлів показує ієрархічну залежність робіт, але не взаємозв'язки між роботами. У одній моделі діаграм дерева вузлів може бути множина, оскільки дерево може бути побудоване на довільну глибину і не обов'язково з кореня. Для побудови діаграми дерева вузлів необхідно вибрати пункт меню Diagram -> Add Node Tree. З'являється майстер, за допомогою якого діаграма буде створена. На першому кроці (мал. 4) задається ім'я діаграми дерева вузлів, вузол верхнього рівня і глибина дерева. Ім'я дерева вузлів за умовчанням співпадає з ім'ям роботи верхнього рівня, а номер діаграми генерується автоматично як номер вузла верхнього рівня буква N.

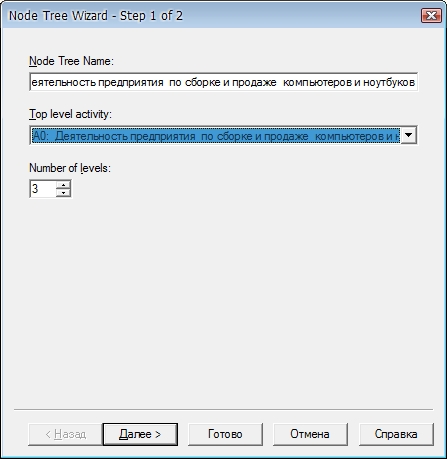

Рис. 4. Створення діаграми дерева вузлів. Крок 1

На другому кроці майстра (мал. 5) задаються властивості діаграми дерева вузлів.

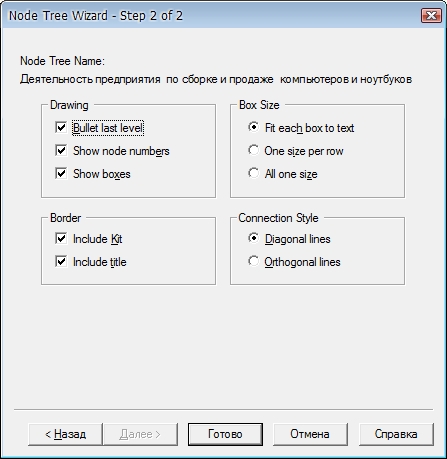

Рис. 5. Створення діаграми дерева вузлів. Крок 2

За умовчанням нижній рівень декомпозиції показується у вигляді списку, інші роботи - у вигляді прямокутників. Якщо необхідно відобразити усе дерево у вигляді прямокутників, то слід зняти галочку біля опції "Bullet last level". Список усіх створених діаграм дерева вузлів можна подивитися в Оглядачі Моделі.

Діаграма дерева вузлів для усіх вузлів моделі показана на мал. 6:

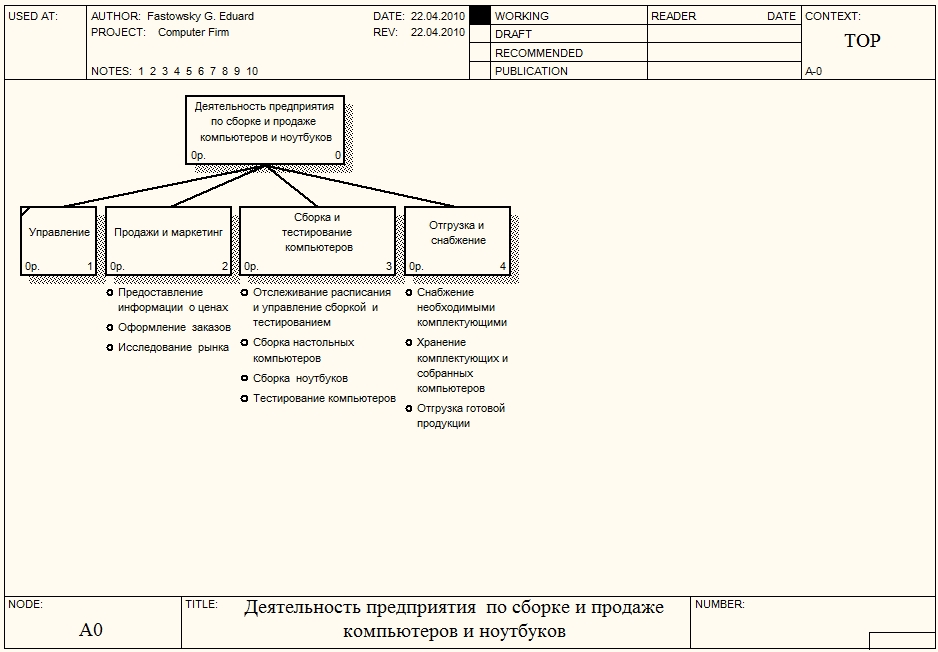

Рис. 6. Діаграми дерева вузлів

Зміст звіту :

• FEO діаграма

• діаграма дерева вузлів
